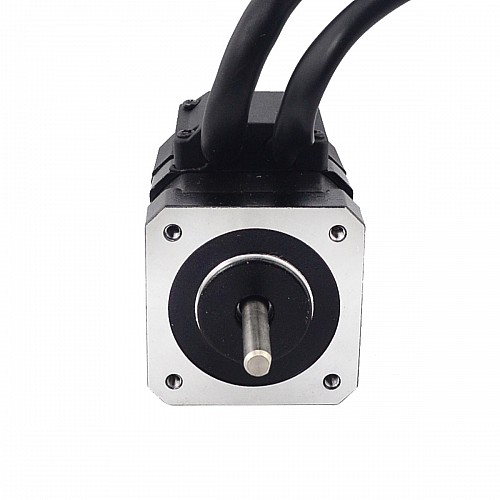

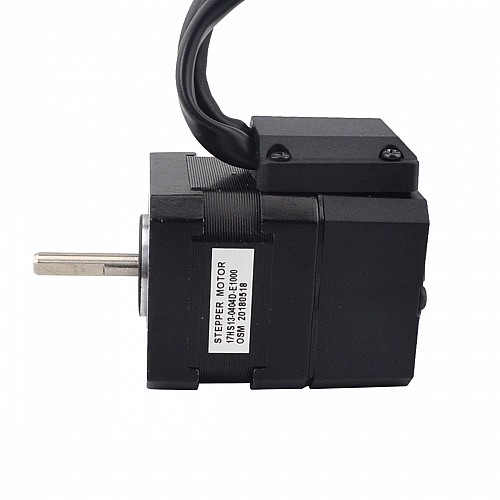

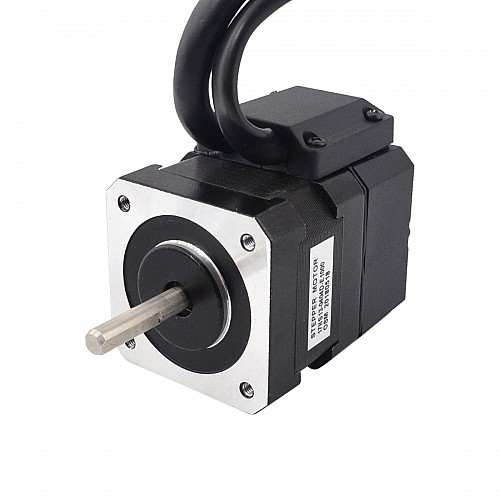

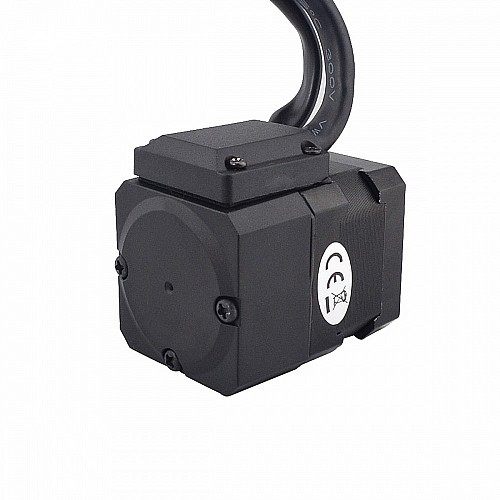

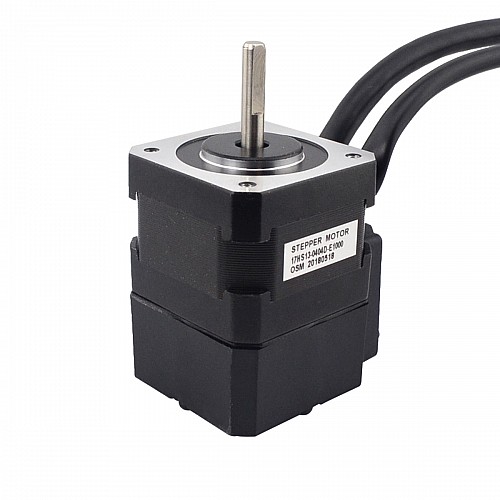

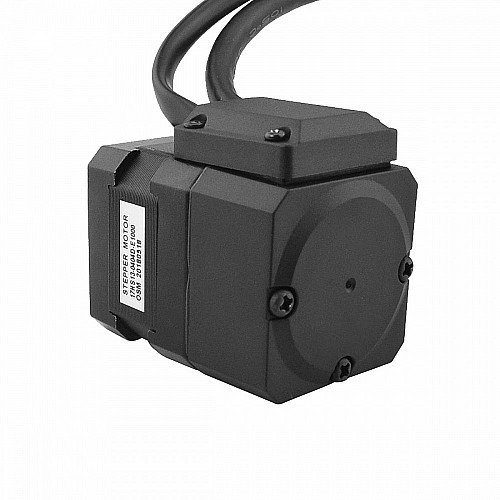

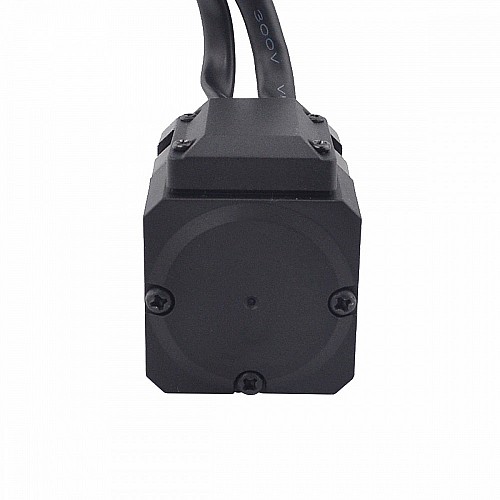

Motor paso a paso de circuito cerrado Nema 17 26Ncm(36,82oz.in) codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 17HS13-0404D-E1000
Weight: 0.41kg
Location: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 17HS13-0404D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 0,26Nm(36,82oz.in)
Corriente nominal/fase: 0.40A
Voltaje: 12.00V
Resistencia de fase: 30ohmios
Inductancia: 37,00mH ± 20%(1KHz)
Tamaño del marco: 42 x 42mm
Longitud del motor: 58mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud de corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificación del codificador

Tipo de codificador: incremental óptico
Voltaje de conducción: 4,5V a 5,5V
Corriente de salida: 20mA
Resolución: 1000PPR(4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ5mm
Frecuencia de salida: ≤60MHz
Velocidad de funcionamiento: ≤3600 rpm
Protección IP: IP20

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	GND	EB+	EB-	EA-

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 17HS15-1504D-E1K.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	0.4
Inductancia(mH)	37
Resistencia de fase(ohms)	30
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	26
Torque de sujeción(oz.in)	36.82
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	58
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 17 (42 x 42)
