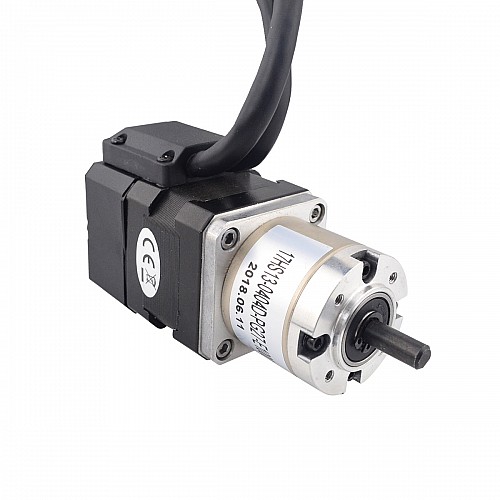

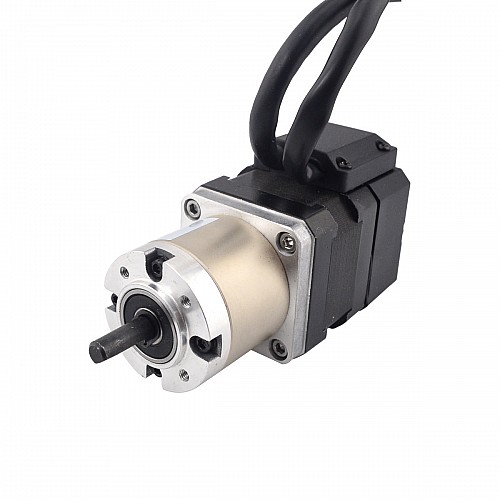

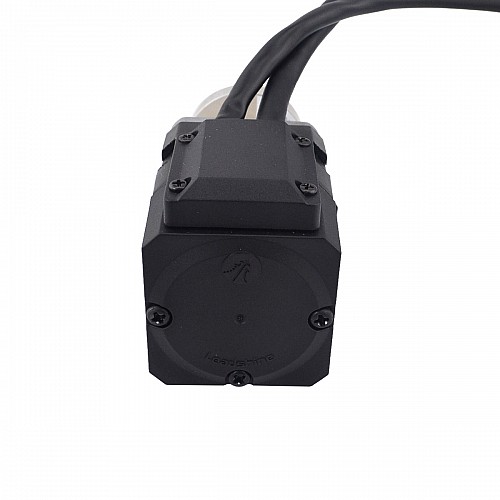

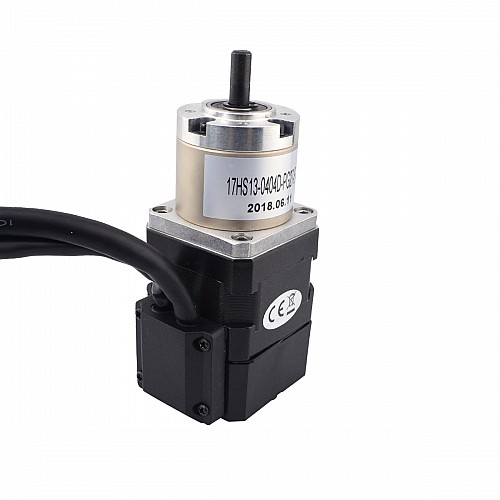

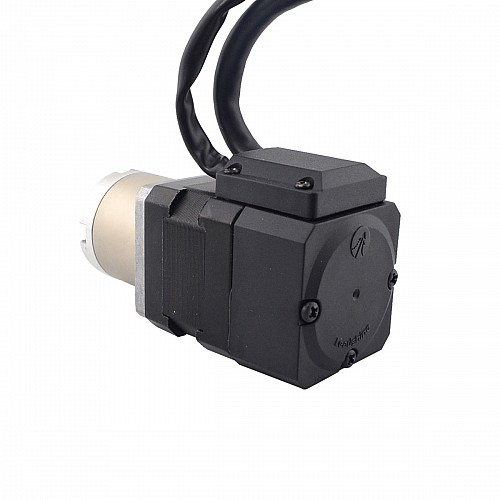

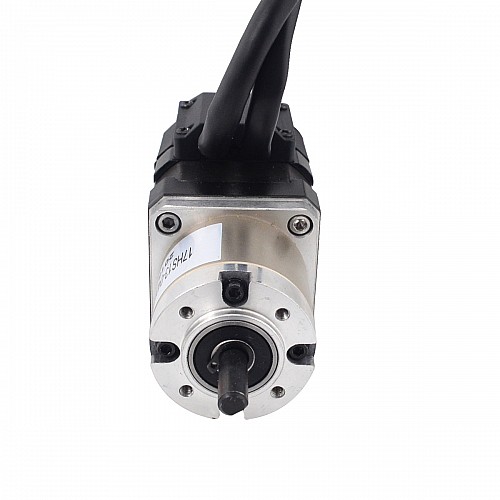

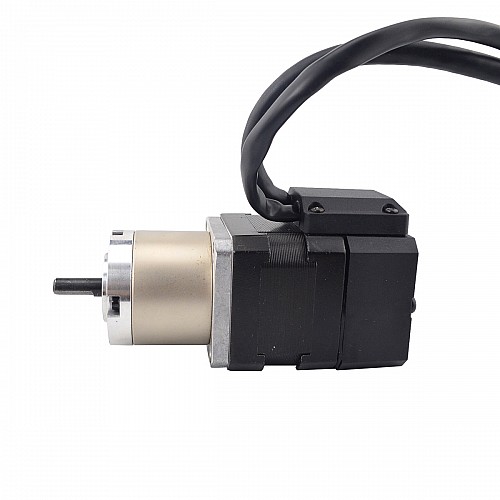

Motor con transmisión de circuito cerrado Nema 17 Gear Raio 27: 1 Codificador 1000PPR (4000CPR)

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 17HS13-0404D-PG27-E1000
Gross Weight: 0.61kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 54

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 17HS13-0404D-PG27-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso sin caja de cambios: 1,8 grados
Par motor sin caja de cambios: 0,22 Nm (31,16 oz.in)
Corriente nominal/fase: 0.40A
Resistencia de fase: 30 ohmios
Voltaje: 12.00V
Inductancia: 27mH ± 20%(1KHz)
Número de clientes potenciales: 4
Longitud del cable: 500 mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 35 mm
Relación de transmisión: 26,85
Eficiencia: 81%
Diámetro del eje: Φ6mm
Longitud del eje: 18 mm
Contragolpe sin carga: <= 1 grado
Par máximo permitido: 3 Nm (424,92 oz.in)
Momento de par admisible: 5 Nm (708,2 oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificación del codificador

Tipo de codificador: Incremental
Voltaje de conducción: 4,5 V a 5,5 V
Corriente de salida: 20mA
Resolución: 1000PPR (4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ5 mm
Frecuencia de salida: ≤60MHz
Velocidad de funcionamiento: ≤3600 rpm
Protección IP: IP20

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	TIERRA	EB+	EB-	EA-

Recursos

Hoja de datos del motor: 17HS13-0404D-PG27-E1000.pdf

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	0.4
Inductancia(mH)	27
Resistencia de fase(ohms)	30
Resolución del codificador	1000
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales
Torque de sujeción(Ncm)	22
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Longitud del cuerpo(mm)	34
Longitud del eje(mm)	18
Relación de transmisión(xx:1)	[3]:01:00
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	D

File	Size
17HS13-0404D-PG27-E1000_Full_Datasheet.pdf	160.31KB	Download
17HS13-0404D-PG27-E1000.STEP	2.03MB	Download
17HS13-0404D-PG27-E1000_Torque_Curve.pdf	150.54KB	Download
