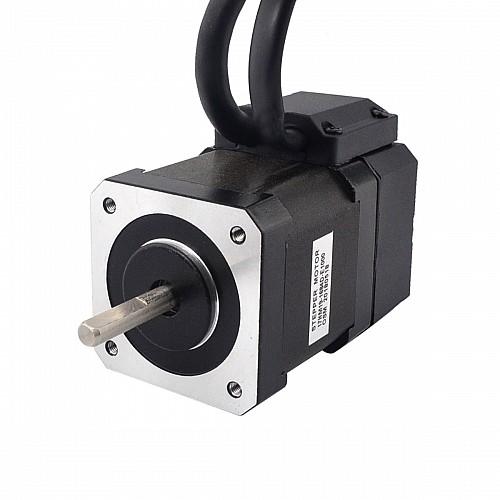

0.9deg Nema 17 Motor paso a paso de circuito cerrado 44Ncm(62.31oz.in) Codificador 1000PPR(4000CPR)

Interrumpido

0.9deg Nema 17 Motor paso a paso de circuito cerrado 44Ncm(62.31oz.in) Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: 17HM19-1684D-E1000
Peso bruto: 0.56kg
Certificado: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

Especificación del motor

Número de pieza del fabricante: 17HM19-1684D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,9grados
Par de retención: 0,44Nm(62,31oz.in)
Corriente nominal/fase: 1.68A
Voltaje: 2,80V
Resistencia de fase: 1,65ohmios
Inductancia: 4,10mH ± 20%(1KHz)
Tamaño del marco: 42 x 42mm
Longitud del motor: 72mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud de corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificación del codificador

Tipo de codificador: incremental óptico
Voltaje de conducción: 4,5V a 5,5V
Corriente de salida: 20mA
Resolución del codificador: 1000PPR(4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ5mm
Frecuencia de salida: ≤60MHz
Velocidad de funcionamiento: ≤3600 rpm
Protección IP: IP20

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	TIERRA	EB+	EB-	EA-

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	1.68
Inductancia(mH)	4.1
Resistencia de fase(ohms)	1.65
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	44
Torque de sujeción(oz.in)	62.31
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	72
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 17 (42 x 42)
