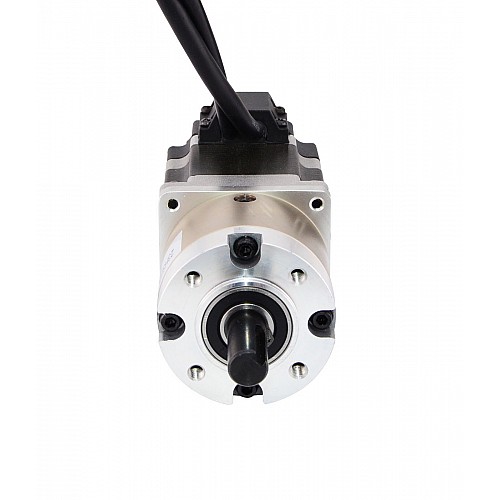

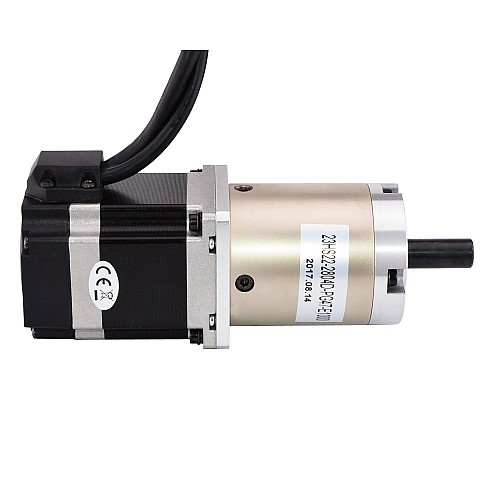

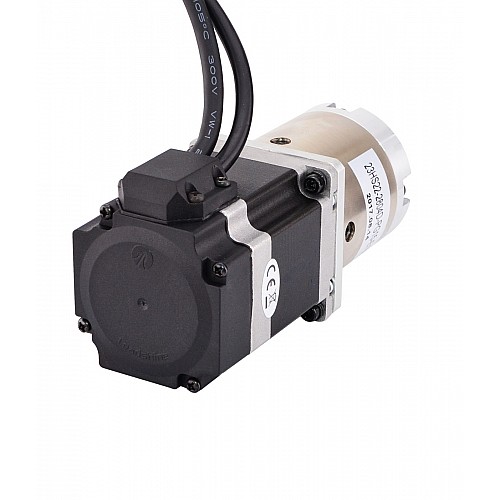

Motor con transmisión de circuito cerrado Nema 23 Relación de transmisión 47:1 Codificador 1000PPR

2 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: 23HS22-2804D-PG47-E1000
Peso bruto: 2.10kg
Certificado: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

Especificación del motor

Número de pieza del fabricante: 23HS22-2804D-PG47-E1000
Tipo de motor: paso a paso bipolar
Tamaño del marco: 57 x 57mm
Longitud del motor: 56mm
Ángulo de paso sin caja de cambios: 1,8grados
Par motor sin caja de cambios: 1,25Nm(177oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohmios
Voltaje: 2.6V
Inductancia: 2,5mH±20%(1KHz)
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Reductor Longitud: 72mm
Relación de transmisión: 46.656
Eficiencia: 70%
Diámetro del eje: Φ12mm
Longitud del eje: 30mm
Longitud de la llave: 20mm
Ancho de la llave: 4mm
Huelgo sin carga: <= 3grados
Par máximo permitido: 30Nm(4248.36oz.in)
Momento Par admisible: 50Nm(7080.6oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N

Especificación del codificador

Tipo de codificador: Incrementales ópticos
Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución: 1000PPR(4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ8mm
Frecuencia de salida: ≤1MHz
Velocidad de funcionamiento: ≤5000rpm
Protección IP: IP20

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

GND

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	GND	EB+	EB-	EA-

Recursos

Hoja de datos del motor: 23HS22-2804D-PG47-E1000.pdf

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 23HS22-HG50-E1000.

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	2.8
Inductancia(mH)	2.5
Resistencia de fase(ohms)	0.9
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	125
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	12
Longitud del cuerpo(mm)	56
Longitud del eje(mm)	30
Relación de transmisión(xx:1)	47 : 1
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

File	Size
23HS22-2804D-PG47-E1000_Full_Datasheet.pdf	166.4KB	Download
23HS22-2804D-PG47-E1000.STEP	6.36MB	Download
23HS22-2804D-PG47-E1000_Torque_Curve.pdf	149.24KB	Download
