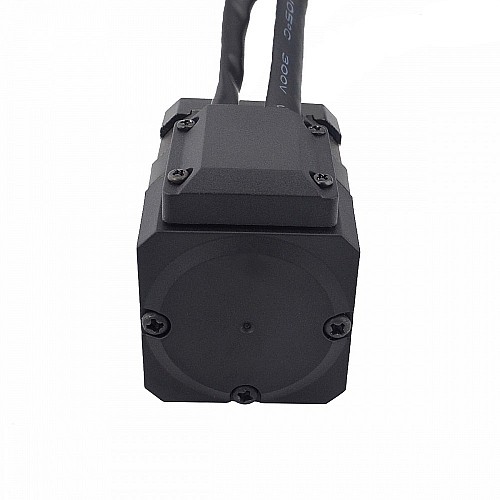

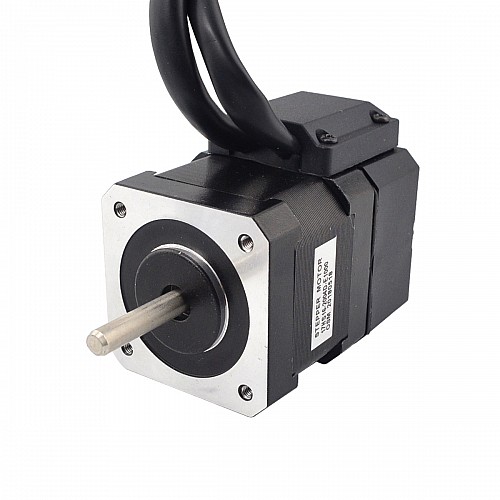

Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)

Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
Motor paso a paso de circuito cerrado Nema 17 45Ncm(63.7oz.in) Codificador 1000PPR(4000CPR)
1 Comentarios - Escribir Comentario
M$0.00
  • En stock: 1
  • Modelo: 17HS16-2004D-E1000
  • Peso bruto: 0.48kg
  • Certificado: ISO, CE, UKCA, RoHS
   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
Este producto tiene una cantidad mínima de 999
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

Especificación del motor

  • Número de pieza del fabricante: 17HS16-2004D-E1000
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de retención: 0,45Nm(63,7oz.in)
  • Corriente nominal/fase: 2.00A
  • Voltaje: 2,20V
  • Resistencia de fase: 1,1ohmios
  • Inductancia: 2,60mH ± 20%(1KHz)
  • Tamaño del marco: 42 x 42mm
  • Longitud del motor: 64mm
  • Diámetro del eje: Φ5mm
  • Longitud del eje: 24mm
  • Longitud de corte en D: 15mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm

Especificación del codificador

  • Tipo de codificador: incremental óptico
  • Voltaje de conducción: 4,5V a 5,5V
  • Corriente de salida: 20mA
  • Resolución: 1000PPR(4000CPR)
  • Señal de salida: 2 canales
  • Diámetro interior: Φ5mm
  • Frecuencia de salida: ≤60MHz
  • Velocidad de funcionamiento: ≤3600 rpm
  • Protección IP: IP20

Conexión

ALFILER
1
2
3
4
Motor
A+
A-
B+
B-

ALFILER
1
2
3
11
12
13
codificador
EA+
CCV
TIERRA
EB+
EB-
EA-

Recursos

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 17E1K-05.
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 2.0
Inductancia(mH) 2.6
Resistencia de fase(ohms) 1.1
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 45
Torque de sujeción(oz.in) 63.7
¿Tiene curva de par/empuje? Sí
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 5
Longitud del cuerpo(mm) 64
Longitud del eje(mm) 24
Tamaño(mm) Nema 17 (42 x 42)
File Size
17HS16-2004D-E1000_Full_Datasheet.pdf 152.09KB Download
17HS16-2004D-E1000.STEP 1.56MB Download
17HS16-2004D-E1000_Torque_Curve.pdf 162.34KB Download
