Motor paso a paso de bucle cerrado Nema 17 42Ncm(59,48oz.in) con codificador 1000PPR(4000CPR)

8 Comentarios - Escribir Comentario

M$355.00

5 o más M$340.40

10 o más M$327.00

50 o más M$314.40

100 o más M$303.00

En stock: 10000
Modelo: 17HS15-1504D-E1K
Peso bruto: 0.41kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

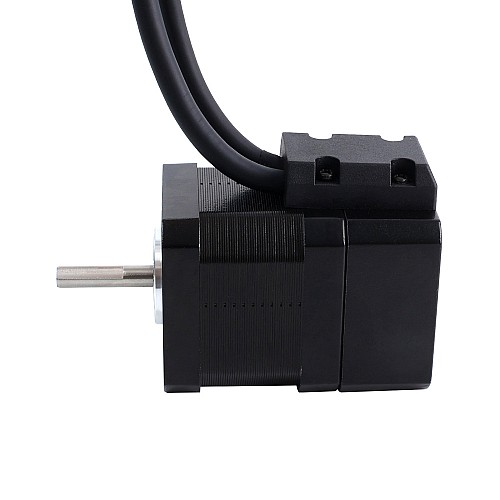

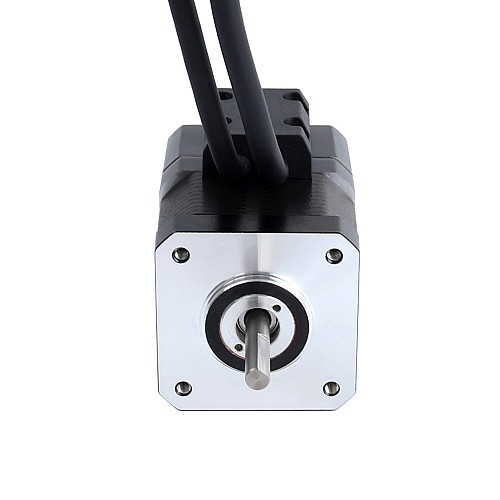

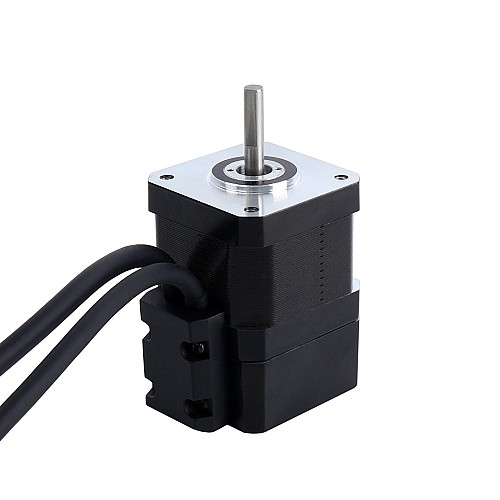

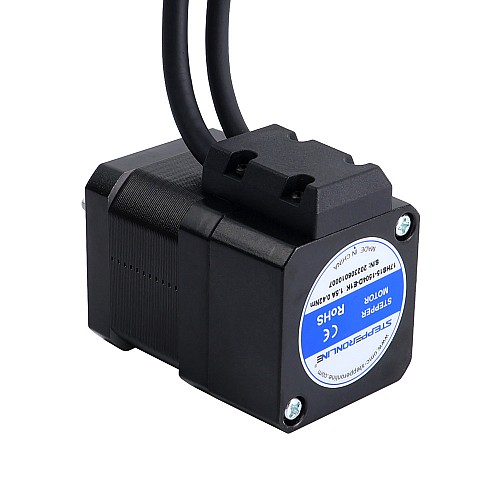

Este es un motor paso a paso de bucle cerrado Nema 17 con un codificador óptico incremental de 1000ppr(4000cpr), una corriente nominal de 1,5A y un par de retención de 42Ncm(59,48oz.in). En comparación con los motores paso a paso de circuito abierto, tiene mayor precisión, mayor par, menos calor del motor, menor consumo de energía y mejor respuesta a factores externos.

Especificaciones eléctricas

Número de pieza del fabricante: 17HS15-1504D-E1K
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 42Ncm(59,48oz.in)
Corriente nominal/fase: 1,5A
Resistencia de fase: 1,65ohms
Inductancia: 2,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 60mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud del eje de corte en D: 15mm
Longitud del cable: 500mm
Peso: 0,4kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de alimentación máx.: 5V
Alto voltaje de salida: >4V
Bajo voltaje de salida: <1V

Conexión

Pin	A+	A-	B+	B-
Color	Negro	Verde	Rojo	Azul

Codificador	VCC	GND	EA+	EA-	EB+	EB-
Color de plomo	Rojo	Blanco	Negro	Azul	Amarillo	Verde

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	1.5
Inductancia(mH)	2.5
Resistencia de fase(ohms)	1.65
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	42
Torque de sujeción(oz.in)	59.48
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	60
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 17 (42 x 42)
