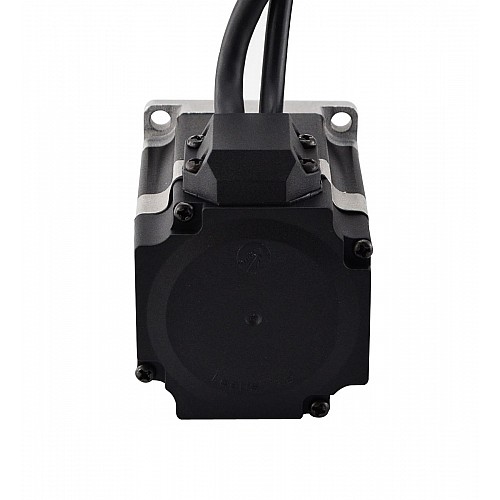

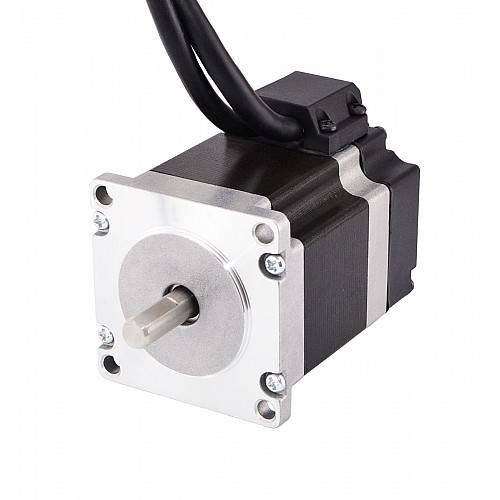

Motor paso a paso de circuito cerrado Nema 23 1.26Nm/178.4oz.in Codificador 1000CPR

>Especificación del codificador

• Número de pieza del fabricante: 23HS22-2804D-E1000
• Tipo de motor: Bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 1,26 Nm (178,4 oz.in)
• Corriente nominal por fase: 2,8 A
• Resistencia de fase: 0,9 ohmios
• Inductancia: 2,5 mH ± 20% (1 kHz)
• Tamaño del bastidor: 57 x 57 mm
• Longitud del cuerpo: 56 mm
• Diámetro del eje: Φ8 mm
• Longitud del eje: 21 mm
• Longitud del corte en D: 15 mm
• Número de conductores: 4
• Longitud del cable: 500 mm

Especificaciones del codificador

• Tensión de alimentación: 5 V
• Corriente de salida: 55 mA
• Resolución: 1000 ppr
• Señal de salida: 2 canales
• Diámetro del orificio: Φ8 mm
• Frecuencia de salida: ≤1 MHz
• Velocidad de funcionamiento: ≤5000 rpm
• Protección IP: IP20

Conexión
