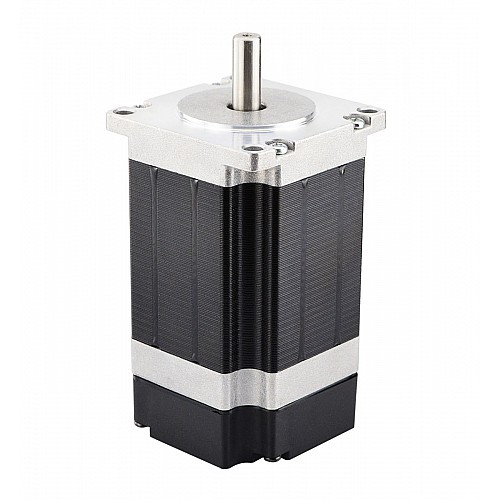

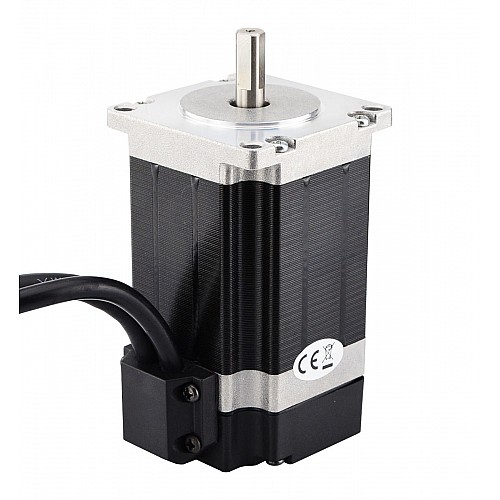

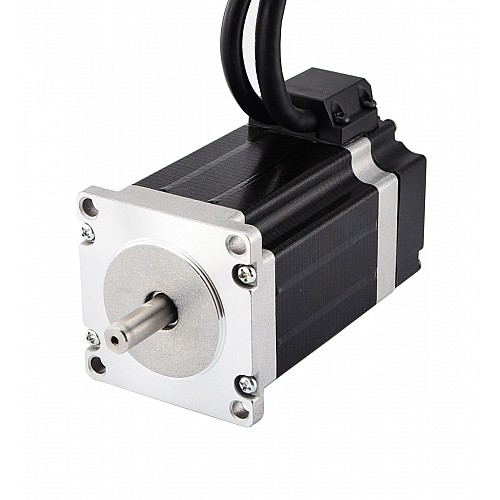

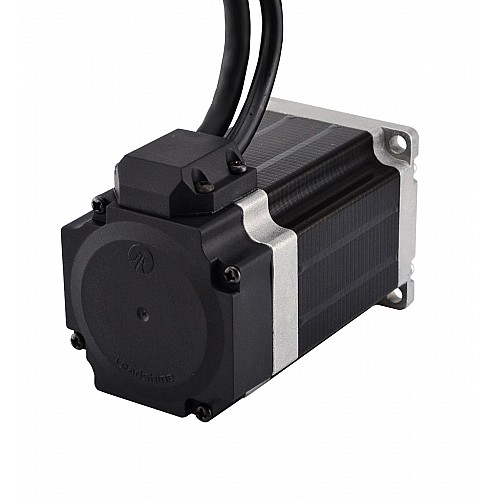

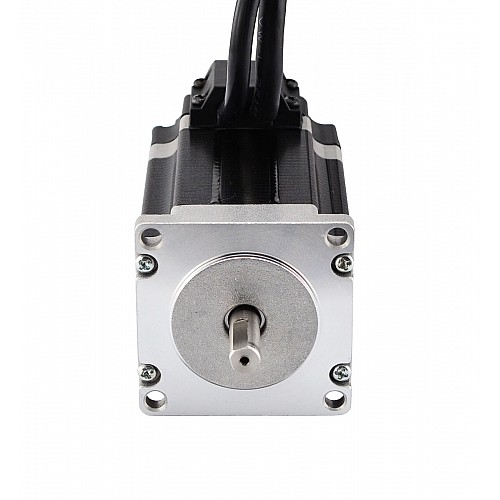

Motor paso a paso de bucle cerrado Nema 23 1.9Nm/269oz.in Codificador 1000CPR

Especificación del motor

• Número de pieza del fabricante: 23HS30-2804D-E1000
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 1,89 Nm (267,6 oz.in)
• Corriente nominal/fase: 2.8A
• Voltaje: 3,2 V
• Resistencia de fase: 1,13 ohmios
• Inductancia: 5,4 mH ± 20 % (1 KHz)
• Tamaño del marco: 57 x 57 mm
• Longitud del cuerpo: 76 mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21 mm
• Longitud de corte en D: 15 mm
• Número de clientes potenciales: 4
• Longitud del cable: 500 mm

Especificación del codificador

• Voltaje de conducción: 5V
• Corriente de salida: 55mA
• Resolución : 1000ppr
• Señal de salida: 2 canales
• Diámetro interior: Φ8mm
• Frecuencia de salida: ≤1MHz
• Velocidad de funcionamiento: ≤5000 rpm
• Protección IP: IP20

Conexión

Recursos

• Hoja de datos del motor: 23HS30-2804D-E1000.pdf
