Drivers para motores paso a paso digital 1.8-5.6A 20-50VDC para motor paso a paso Nema 23, 24, 34

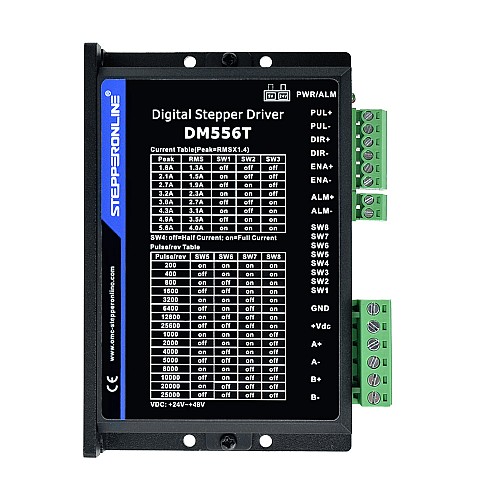

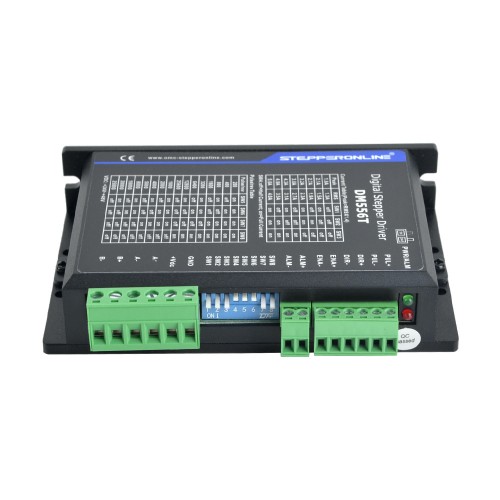

El DM556T es un Driver paso a paso digital con un diseño simple y fácil configuración. Al implementar tecnología avanzada de control paso a paso, este Driver paso a paso puede alimentar motores paso a paso de 2 y 4 fases sin problemas con un par óptimo y bajo calentamiento y ruido del motor. Su voltaje de funcionamiento es de 20 - 50 V CC y puede generar una corriente de hasta 5,6A. Todos los micropasos y la corriente de salida se realizan a través de interruptores DIP. Por lo tanto, los DM556T son opciones ideales para aplicaciones que requieren un control simple de paso y dirección de motores paso a paso NEMA 23, 24 y 34.

Características clave

• Control de paso y dirección(PUL/DIR)
• Arranque suave sin "salto" cuando se enciende
• Frecuencia de entrada de pulsos hasta 200KHz
• Reducción automática de corriente inactiva
• Protecciones por sobretensión y sobrecorriente
• Pasos múltiples para un movimiento suave del motor
• Entradas compatibles con TTL y aisladas ópticamente a 5.6A

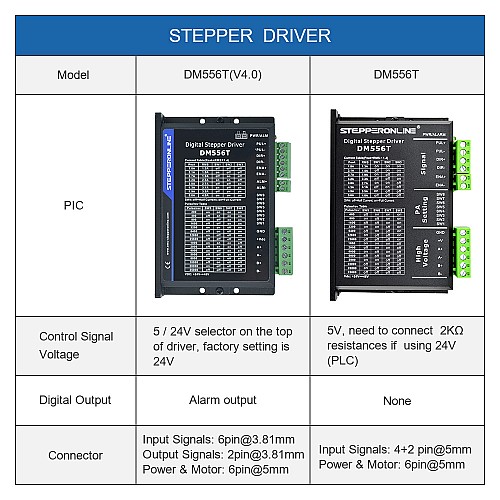

• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• 16 resoluciones de micropasos seleccionables de 200-25,600 a través de interruptores DIP
• Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
• 8 configuraciones de corriente de salida seleccionables de 1.8A a 5.6A a través de interruptores DIP
• Identificación automática del motor y configuración automática de parámetros para un par óptimo de motores de amplio rango

Especificaciones electricas

• Corriente máxima de salida: 1,8 ~ 5,6A(4,0RMS)
• Voltaje de entrada: +20~50VCC(típico 24-48VCC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 0℃ - 50℃
• Vibración: 10-50Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aproximadamente 300g(10,6oz)
