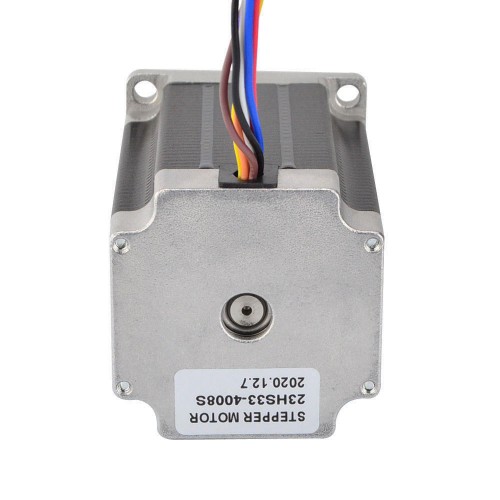

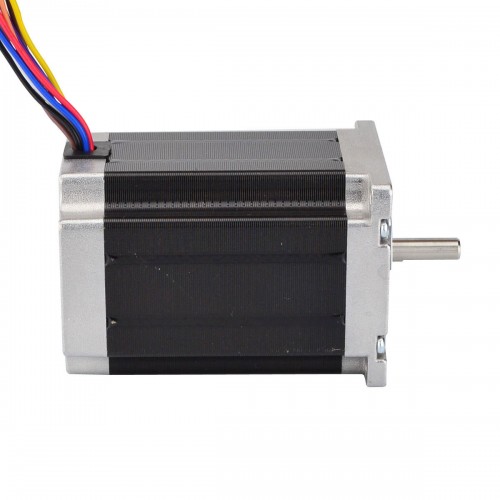

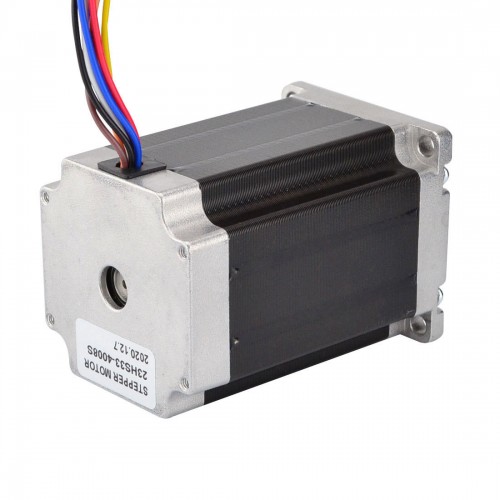

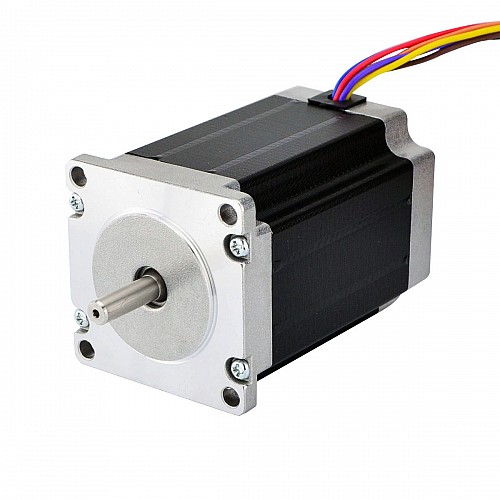

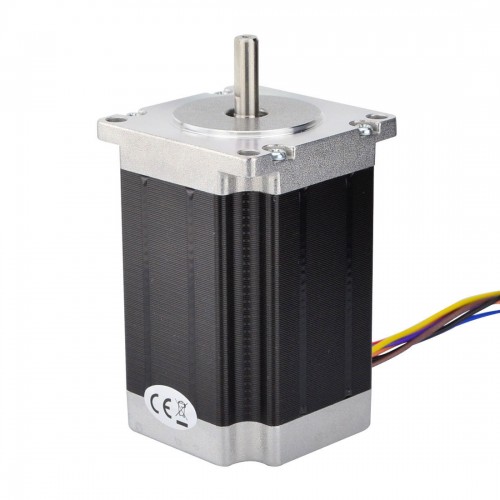

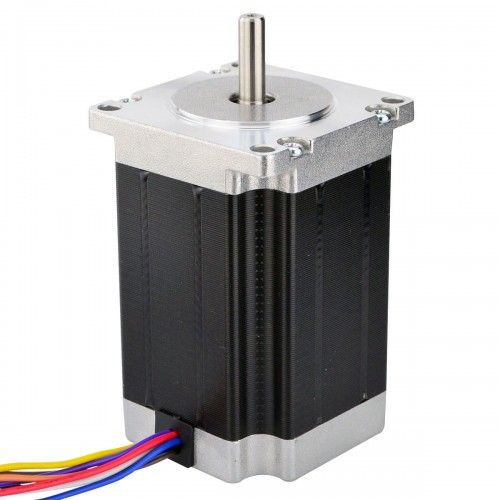

Nema 23 Bipolar 1,8 grados 2,83Nm(400oz.in) 4A 57x57x84mm 8 hilos

Caliente

Nema 23 Bipolar 1,8 grados 2,83Nm(400oz.in) 4A 57x57x84mm 8 hilos

3 Comentarios - Escribir Comentario

M$564.20

5 o más M$537.80

10 o más M$513.60

50 o más M$491.40

100 o más M$471.20

Stock: 10000
Model: 23HS33-4008S
Weight: 1.36kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso nema 23 con ángulo de paso de 1,8 grados, una longitud de cable de 500mm y un tamaño de 57x57x84mm. Tiene 8 cables, que tienen tres opciones de conexión: Unipolar o Bipolar (Serie) o Bipolar (Paralelo), puede elegir cualquier tipo. que desee. Se espera que el par alcance 2,0 Nm (283 oz.in) con conexión unipolar y 2,83Nm(400oz.in) con conexión bipolar.

Especificación eléctrica

Número de pieza del fabricante: 23HS33-4008S
Tipo de motor: Unipolar/Bipolar
Ángulo de paso: 1,8grados
Par de retención(bipolar): 2,83Nm(400oz.in)
Par de retención(unipolar): 2,0Nm(283oz.in)
Corriente nominal(serie bipolar): 2.83A
Corriente nominal(paralelo bipolar): 5.66A
Corriente nominal(unipolar): 4.0A
Resistencia de fase(serie bipolar): 1,6ohmios
Resistencia de fase(paralelo bipolar): 0,4ohmios
Resistencia de fase(unipolar): 0,8ohmios
Inductancia(serie bipolar): 7,2mH±20 %(1KHz)
Inductancia(Bipolar Paralelo): 1.8mH±20%(1KHz)
Inductancia(Unipolar): 1.8mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 84mm
Diámetro del eje: Φ6.35mm
Longitud del eje: 21mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 8
Longitud del cable: 500mm
Peso: 1,13kg

Conexión

A+	A-	B+	B-
negro/marrón	Blanco/Naranja	Rojo/Azul	Púrpura/Amarillo

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar/Unipolar
Corriente nominal(A)	5.66
Inductancia(mH)	1.8
Resistencia de fase(ohms)	0.4
Torque de sujeción(Ncm)	283
Torque de sujeción(oz.in)	400
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6.35
Eje simple/eje doble	Eje único
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	84
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	8
Peso(gramos)	1130
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D
