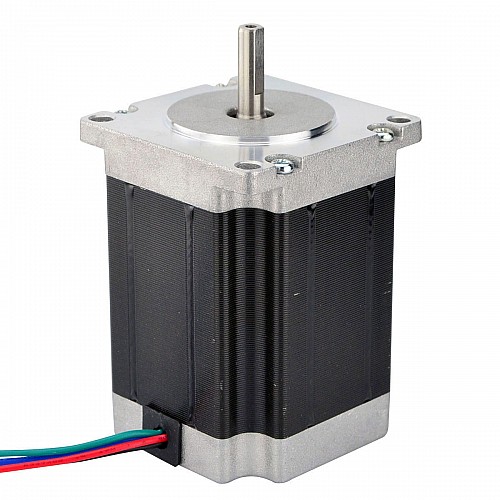

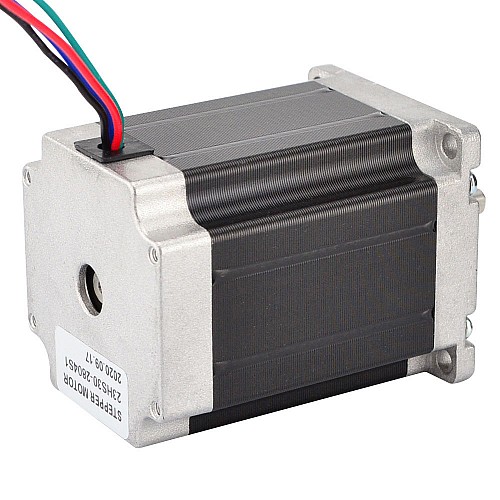

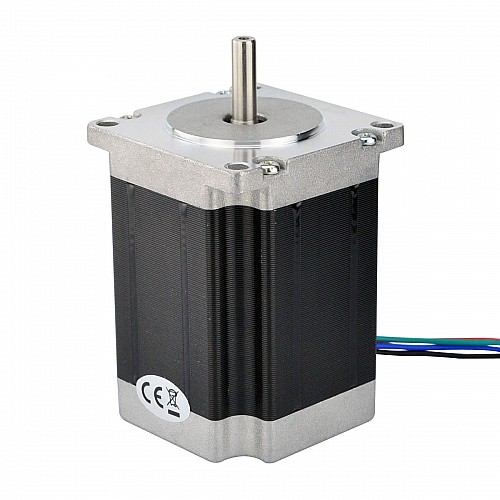

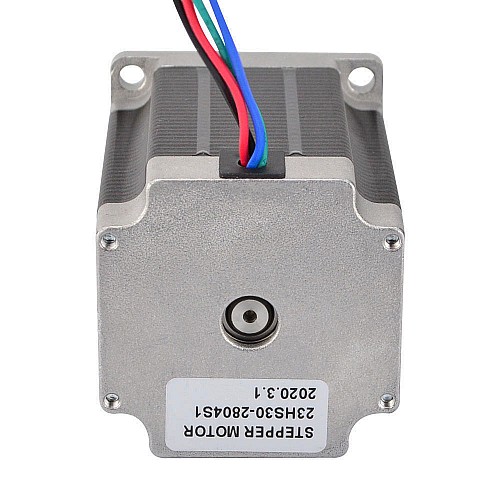

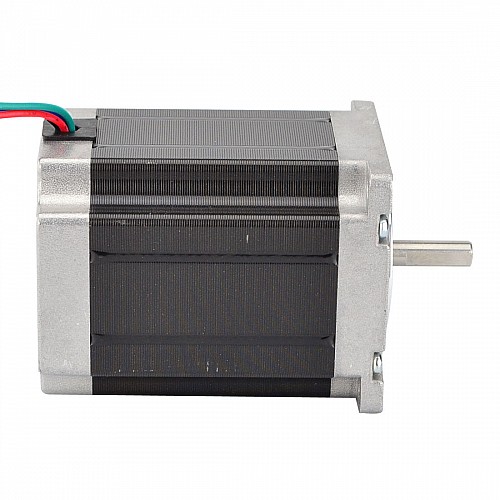

Nema 23 Bipolar 1.85Nm(261.98oz.in)2.8A 57x57x76mm 4 Hilos Φ6mm Eje

Caliente

Nema 23 Bipolar 1.85Nm(261.98oz.in)2.8A 57x57x76mm 4 Hilos Φ6mm Eje

4 Comentarios - Escribir Comentario

M$443.60

5 o más M$422.60

10 o más M$403.60

50 o más M$386.40

100 o más M$370.40

En stock: 10000
Modelo: 23HS30-2804S1
Peso bruto: 1.20kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este es uno de los motores paso a paso Nema 23 más populares, con un ángulo de paso de 1,8grados y un tamaño de 57x57x76mm. Tiene 4 cables, cada fase consume 2,8A, con un par de retención de 1.85Nm(261.98oz.in).

Especificación eléctrica

Número de pieza del fabricante: 23HS30-2804S1
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8°
Par de retención: 1.85Nm(261.98oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 1,13ohms
Inductancia: 4,8mH±20 %(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 76mm
Diámetro del eje: Φ6mm
Longitud del eje: 21mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tenga en cuenta: este eje tiene un diámetro de 6mm.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	2.8
Inductancia(mH)	4.8
Resistencia de fase(ohms)	1.13
Torque de sujeción(Ncm)	185
Torque de sujeción(oz.in)	261.98
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	76
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	4
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
23HS30-2804S1_Full_Datasheet.pdf	143.8KB	Download
23HS30-2804S1.STEP	1.92MB	Download
23HS30-2804S1_Torque_Curve.pdf	177.52KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 6, Longitud del eje (mm): 21, No. de cables: 4, Longitud del cable (mm): 500, Eje simple/eje doble: Eje único, Torque de sujeción (Ncm): 185, Corriente nominal (A): 2.8, Torque de sujeción (oz.in): 261.98, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 1.13, Inductancia (mH): 4.8, Longitud del cuerpo (mm): 76, Tamaño (mm): Nema 23 (57 x 57), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
