Doble eje Nema 23 Uni/Bipolar 1,8 grados 2,83Nm(400oz.in) 4A 57x57x84 mm 8 cables

Doble eje Nema 23 Uni/Bipolar 1,8 grados 2,83Nm(400oz.in) 4A 57x84 mm 8 cables

Caliente

Doble eje Nema 23 Uni/Bipolar 1,8 grados 2,83Nm(400oz.in) 4A 57x57x84 mm 8 cables

1 Comentarios - Escribir Comentario

M$535.60

5 o más M$510.40

10 o más M$487.40

50 o más M$466.40

100 o más M$447.20

En stock: 10000
Modelo: 23HS33-4008D
Peso bruto: 1.36kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

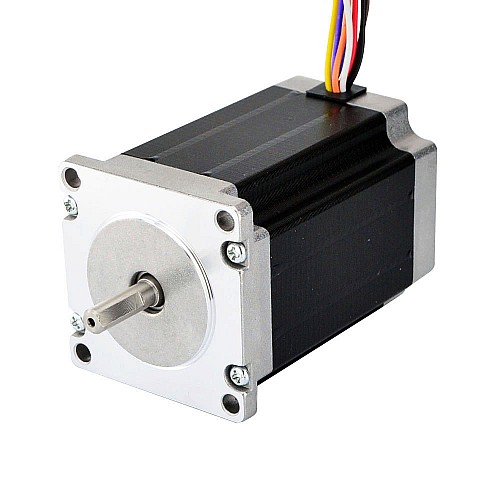

Este motor paso a paso nema 23 con ángulo de paso de 1,8 grados, un par de retención (bipolar) de 2,83 Nm (400 oz.in), un par de retención (unipolar) de 2,0 Nm (283 oz.in) y un tamaño de 57x57x84 mm. Tiene 8 cables, que. Tiene tres opciones de conexión: Unipolar o Bipolar (Serie) o Bipolar (Paralelo), puede elegir cualquier tipo que desee. El par debe alcanzar 2,0 Nm (283 oz.in) con conexión unipolar y 2,83 Nm (400 oz.in) con conexión bipolar. Conexión en un eje trasero que puede montar codificador, volante o equivalente.

Especificación eléctrica

Número de pieza del fabricante: 23HS33-4008D
Tipo de motor: Unipolar/Bipolar
Ángulo de paso: 1,8grados
Par de retención(bipolar): 2,83Nm(400oz.in)
Par de retención(unipolar): 2,0Nm(283oz.in)
Corriente nominal(serie bipolar): 2.83A
Corriente nominal(paralelo bipolar): 5.66A
Corriente nominal(unipolar): 4.0A
Resistencia de fase(serie bipolar): 1,6ohmios
Resistencia de fase(paralelo bipolar): 0,4ohmios
Resistencia de fase(unipolar): 0,8ohmios
Inductancia(serie bipolar): 7,2mH±20 %(1KHz)
Inductancia(Bipolar Paralelo): 1.8mH±20%(1KHz)
Inductancia(Unipolar): 1.8mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 84mm
Diámetro del eje: Φ6.35mm
Longitud del eje delantero: 21mm
Longitud del corte en D: 15mm
Longitud del eje trasero: 15mm
Número de clientes potenciales: 8
Longitud del cable: 300mm
Peso: 1,13kg

Conexión

A+	A-	B+	B-
negro/marrón	Blanco/Naranja	Rojo/Azul	Púrpura/Amarillo

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar/Unipolar
Corriente nominal(A)	5.66
Inductancia(mH)	1.8
Resistencia de fase(ohms)	0.4
Torque de sujeción(Ncm)	283
Torque de sujeción(oz.in)	400
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6.35
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	84
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	8
Peso(gramos)	1130
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
23HS33-4008D_Full_Datasheet.pdf	162.45KB	Download
23HS33-4008D.STEP	1.85MB	Download
23HS33-4008D_Torque_Curve.pdf	163.7KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 6.35, Longitud del eje (mm): 21, No. de cables: 8, Longitud del cable (mm): 300, Peso (gramos): 1130, Eje simple/eje doble: Eje doble, Torque de sujeción (Ncm): 283, Corriente nominal (A): 5.66, Torque de sujeción (oz.in): 400, Bipolar/Unipolar: Bipolar / Unipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 0.4, Inductancia (mH): 1.8, Longitud del cuerpo (mm): 84, Tamaño (mm): Nema 23 (57 x 57), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
