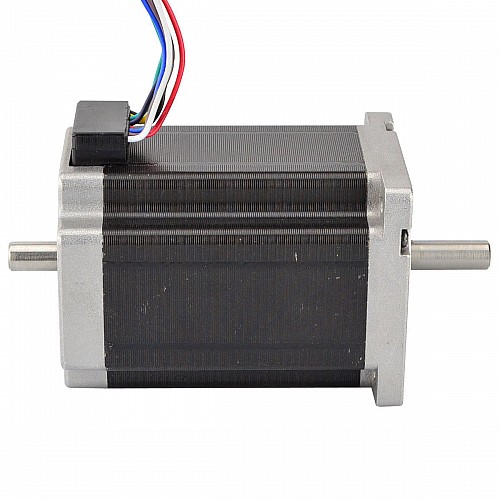

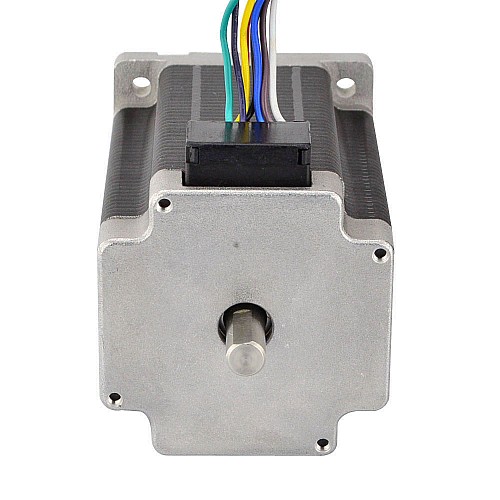

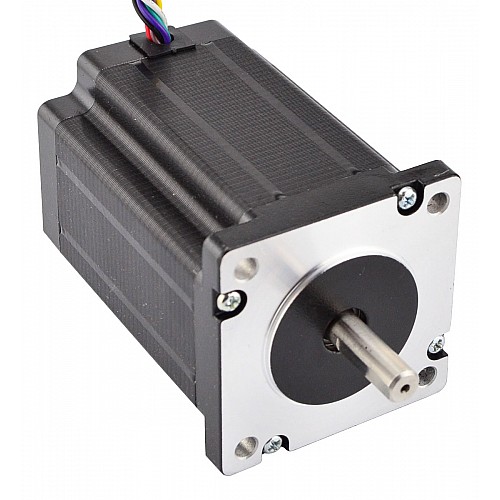

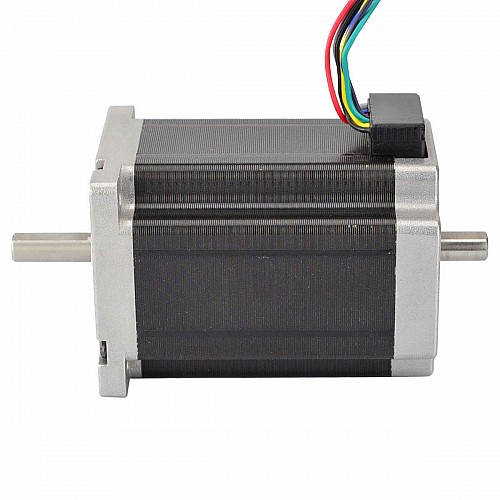

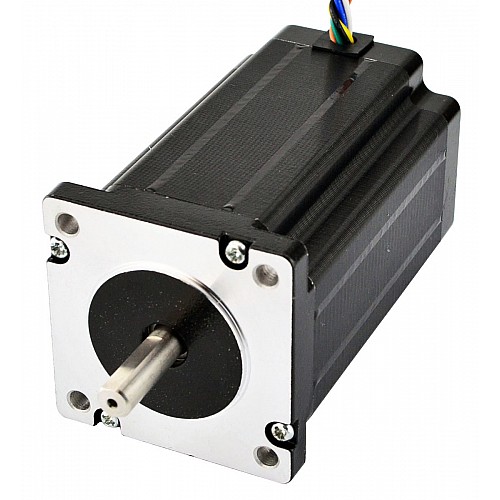

Eje doble Nema 23 CNC paso A paso 3,1Nm(439oz.in) 60x60x88mm 8 cables

1 Comentarios - Escribir Comentario

M$665.40

5 o más M$634.20

10 o más M$605.60

50 o más M$579.60

100 o más M$555.60

In Stock: 10000
Model: 24HS34-3008D
Gross Weight: 1.50kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 276

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso nema 23 con ángulo de paso de 1,8grados y tamaño 60x60x88mm. Tiene 8 hilos, los cuales tienen tres opciones de conexión: Unipolar o Bipolar(Serie) o Bipolar(Paralelo), puedes elegir el tipo que desees. El par de retenciónAlcanza los 2,2Nm(312oz.in) con conexión unipolar y los 3,1Nm(439oz.in) con conexión bipolar. Un eje trasero puede montar encoder,Volante o equivalentes.

Especificación eléctrica

Número de pieza del fabricante: 24HS34-3008D
Tipo de motor: Unipolar/Bipolar
Ángulo de paso: 1,8grados
Par de retención(bipolar): 3,1Nm(439oz.in)
Par de retención(unipolar): 2,2Nm(312oz.in)
Corriente nominal(serie bipolar): 2.1A
Corriente nominal(paralelo bipolar): 4.2A
Corriente nominal(unipolar): 3.0A
Resistencia de fase(serie bipolar): 2,6ohmios
Resistencia de fase(paralelo bipolar): 0,65ohmios
Resistencia de fase(unipolar): 1,3ohmios
Inductancia(serie bipolar): 12,8mH±20 %(1KHz)
Inductancia(Bipolar Paralelo): 3.2mH±20%(1KHz)
Inductancia(Unipolar): 3.2mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 88mm
Diámetro del eje: Φ8mm
Longitud del eje delantero: 24mm
Longitud del eje trasero: 15mm
Longitud del corte en D: 20mm
Número de clientes potenciales: 8
Longitud del cable: 600mm
Peso: 1,34kg

Conexión

A+	A-	B+	B-
rojo/azul	Amarillo/Negro	Blanco/Marrón	Púrpura/Verde

El soporte aplicable para este motor es ST-M2.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar/Unipolar
Corriente nominal(A)	4.2
Inductancia(mH)	3.2
Resistencia de fase(ohms)	0.65
Torque de sujeción(Ncm)	310
Torque de sujeción(oz.in)	439
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	600
Longitud del cuerpo(mm)	88
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
No. de cables	8
Peso(gramos)	1340
Producción en serie	S
Tamaño(mm)	Nema 23 (60 x 60)
Tipo de eje de salida	D
