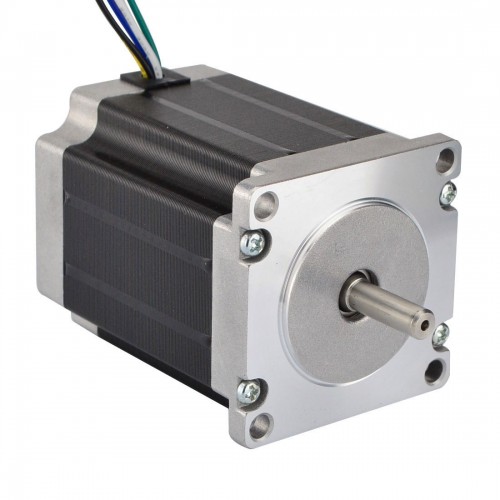

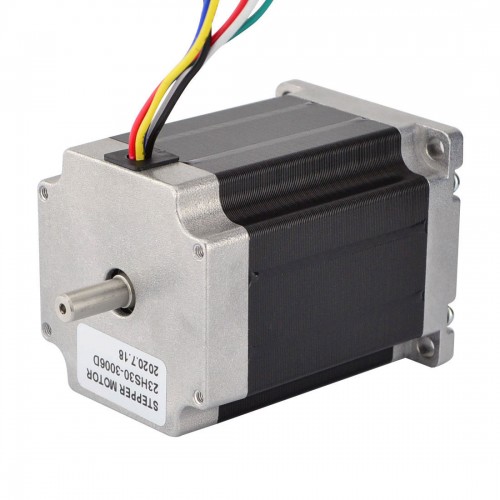

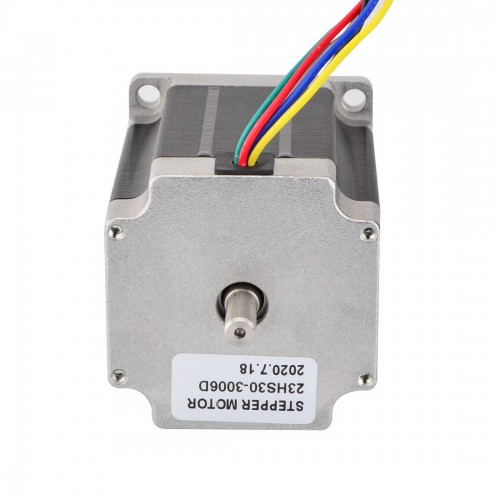

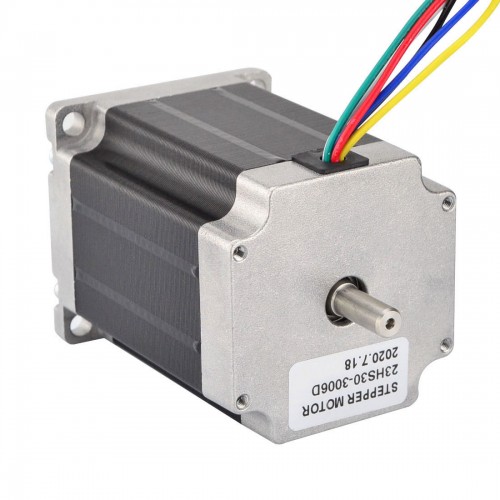

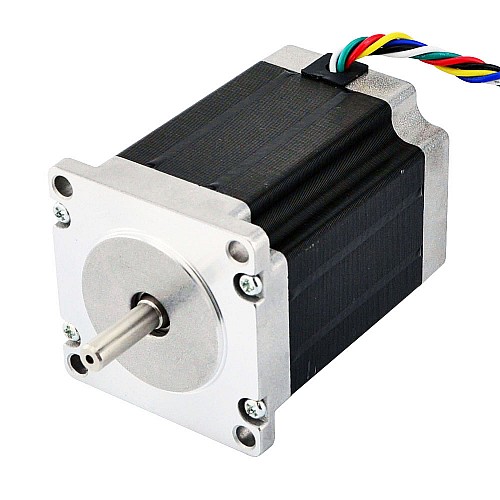

Doble eje Nema 23 unipolar 1,8 grados 1,35Nm(191,2oz.in) 3A 57x57x76mm 6 hilos

1 Comentarios - Escribir Comentario

M$443.60

5 o más M$422.60

10 o más M$403.60

50 o más M$386.40

100 o más M$370.40

Stock: Preordenar
Model: 23HS30-3006D
Weight: 1.13kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

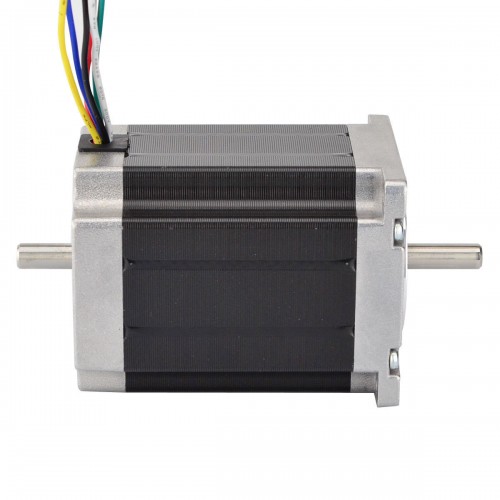

Este motor paso a paso Nema 23 unipolar con ángulo de paso de 1,8grados y tamaño 57x57x76mm. Tiene 6 cables, cada fase consume 3,0A, con un par de retención de 1,35Nm(191,2oz.in). Un eje trasero puede montar encoder,Volante o equivalentes.

Especificación eléctrica

Número de pieza del fabricante: 23HS30-3006D
Tipo de motor: paso a paso unipolar/bipolar
Ángulo de paso: 1,8grados
Par de retención(unipolar): 1,35Nm(191,2oz.in)
Par de retención(bipolar): 1,9Nm(269oz.in)
Corriente nominal/fase(Unipolar): 3.0A
Corriente nominal/fase(Bipolar): 2.12A
Resistencia de fase(unipolar): 1,0ohmios
Resistencia de fase(Bipolar): 2,0ohmios
Inductancia(Unipolar): 1.6mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]
Inductancia(Bipolar): 6.4mH±20%(1KHz)

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 76mm
Diámetro del eje: Φ6.35mm
Longitud del eje delantero: 21mm
Longitud del eje trasero: 15mm
Número de clientes potenciales: 6
Longitud del cable: 500mm
Peso: 1kg

Conexión

Bipolar

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Unipolar

A+	O+	A-	B+	O-	B-
Negro	Amarillo	Verde	Rojo	Blanco	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Unipolar
Corriente nominal(A)	3
Inductancia(mH)	1.6
Resistencia de fase(ohms)	1
Torque de sujeción(Ncm)	135
Torque de sujeción(oz.in)	191.2
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6.35
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	76
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
No. de cables	6
Peso(gramos)	1000
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	O
