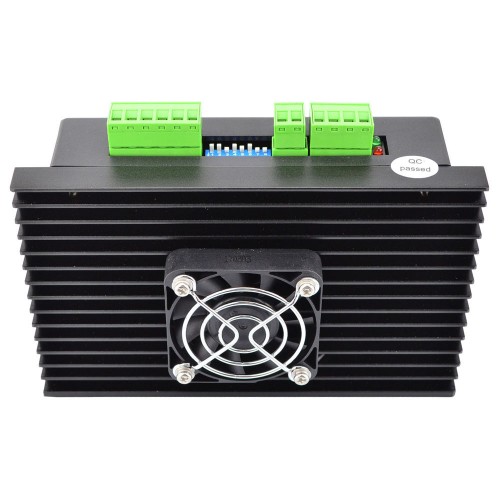

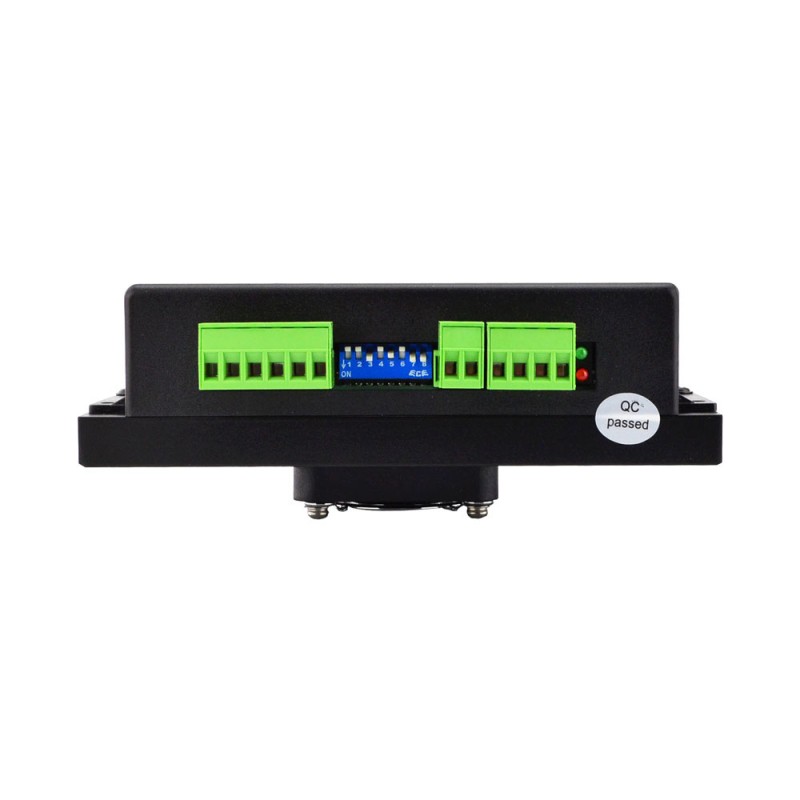

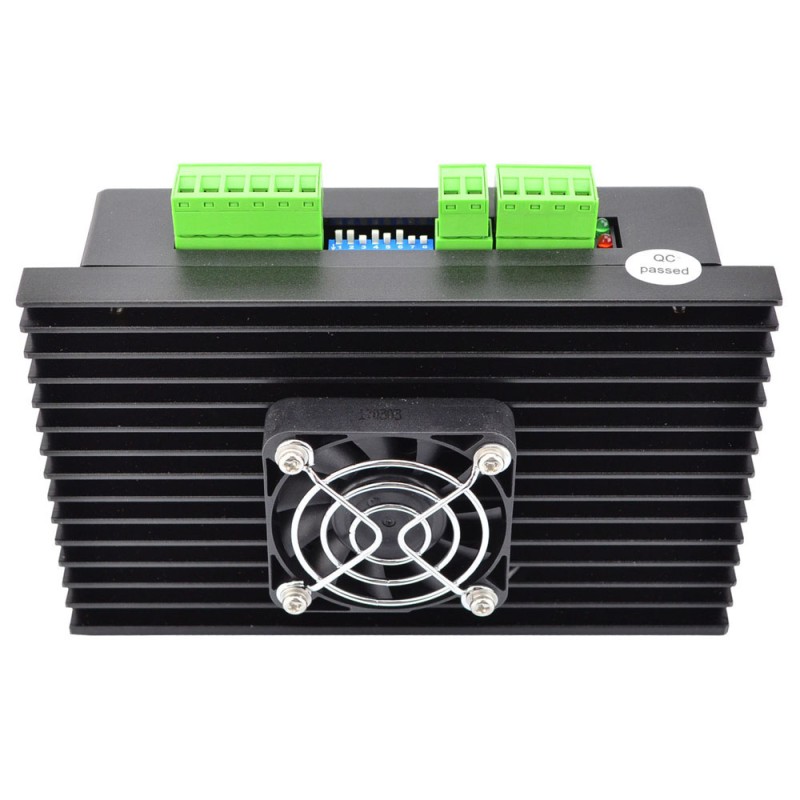

Drivers para motores paso a paso digital 2.4-7.2A 18-80VAC o 24-110VDC para motor Nema 34

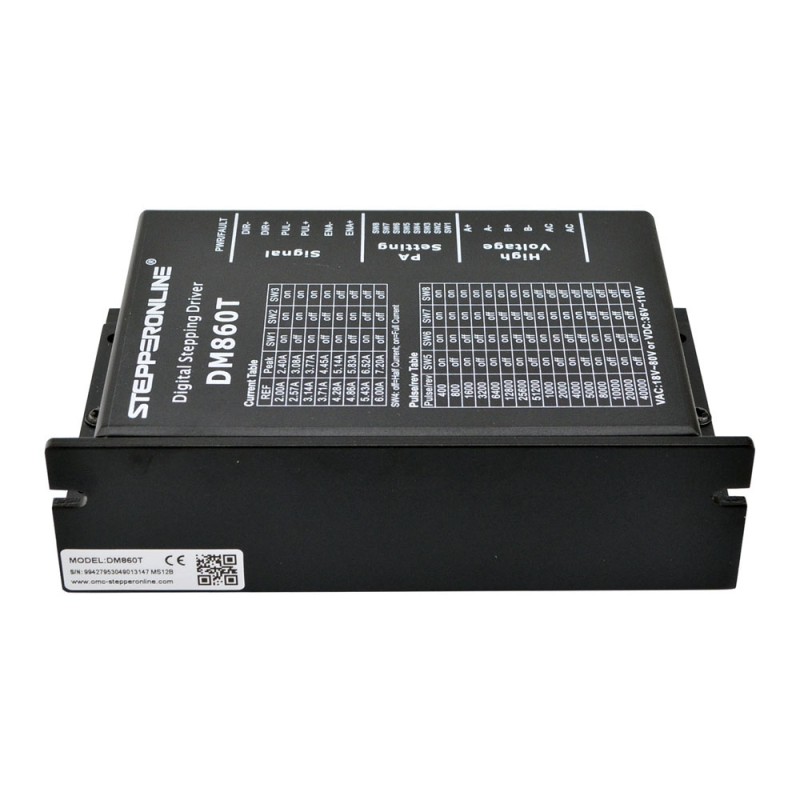

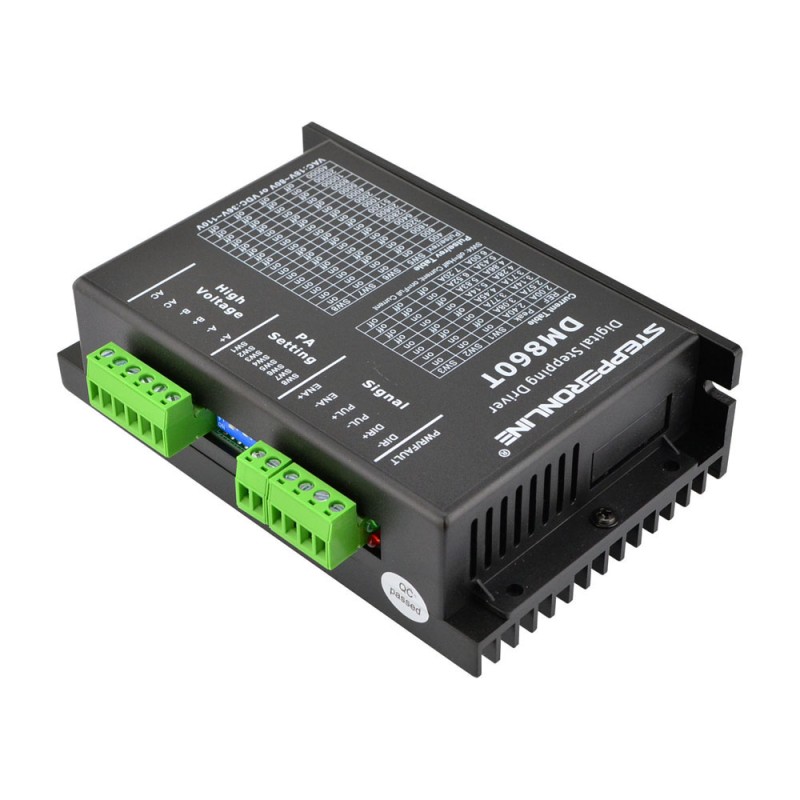

El DM860T es un Driver paso a paso completamente digital desarrollado con un algoritmo de control DSP avanzado basado en la última tecnología de control de movimiento. Ha logrado un nivel único de suavidad del sistema, proporcionando un par óptimo y anulando la inestabilidad de rango medio. Su función de autoidentificación del motor y autoconfiguración de parámetros ofrece una configuración rápida a modos óptimos con diferentes motores. En comparación con las unidades analógicas tradicionales, el DM860T puede impulsar un motor paso a paso con mucho menos ruido, menor calentamiento y un movimiento más suave. Sus características únicas hacen del DM860T una opción ideal para aplicaciones de alto requerimiento.

Características clave

• Soporta modos PUL/DIR y CW/CCW
• Adecuado para motores de 2 y 4 fases
• Reducción automática de corriente inactiva
• Arranque suave sin "salto" cuando se enciende
• Protección contra sobretensión y sobrecorriente

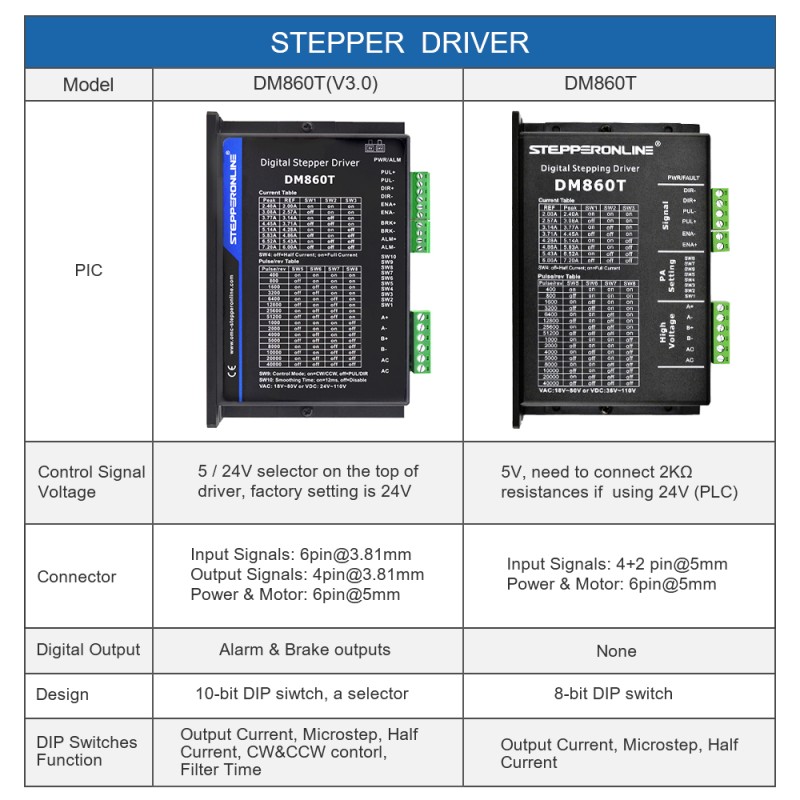

• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• Anti-Resonance proporciona un par óptimo y anula la inestabilidad de rango medio

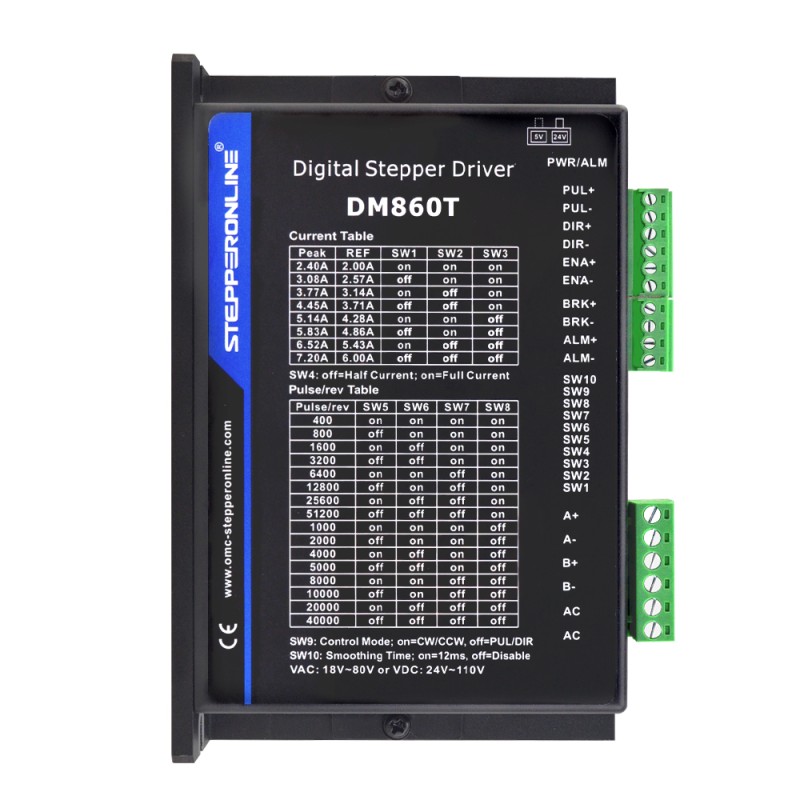

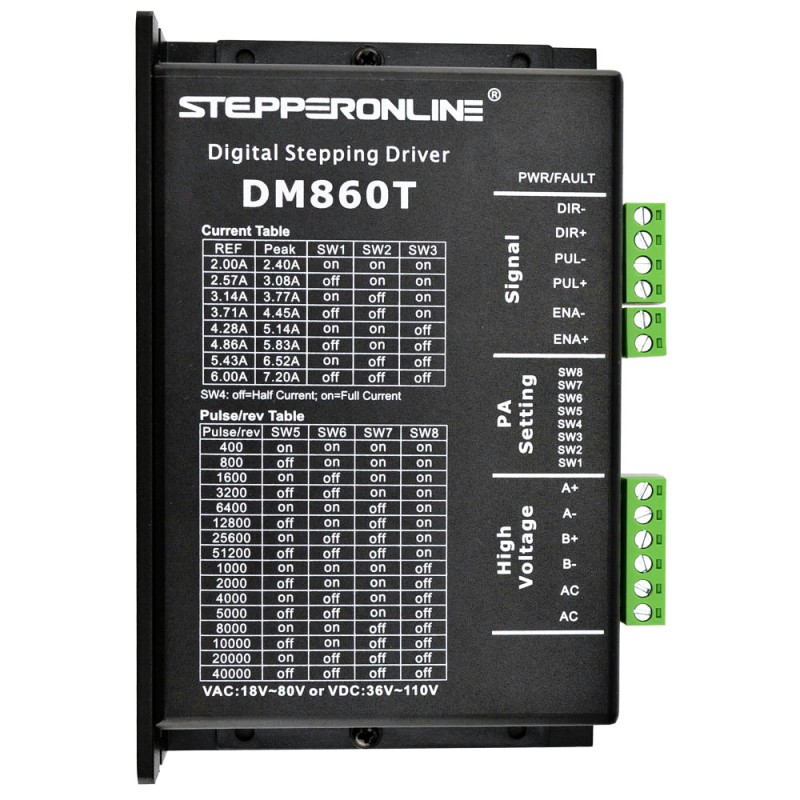

• 8 picos de corriente seleccionables, incluidos 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamente aislada
• Tecnología de autoidentificación de motores y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
• Multi-Stepping permite una entrada de paso de baja resolución para producir una salida de micropaso más alta, por lo que ofrece un movimiento del motor más suave
• 16 resoluciones de micropasos seleccionables, incluidas 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Especificaciones electricas

• Corriente máxima de salida: 2,4 ~ 7,2A(6,0RMS)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 100MΩ
• Voltaje de entrada: +18~80 VCA o 24~110 VCC(la alimentación CC +/- se puede conectar en cualquier orden)

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: -10℃ - 45℃
• Vibración: 10-55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 580g(20,46oz)
