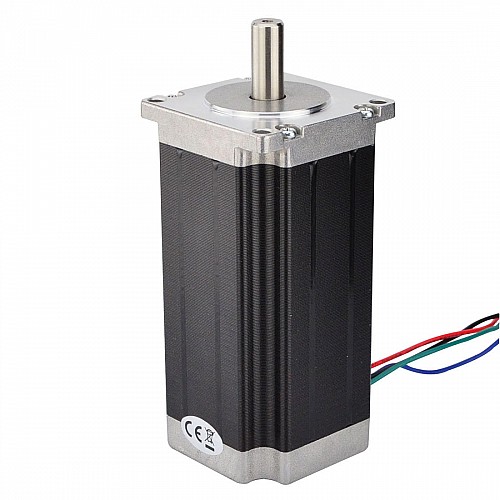

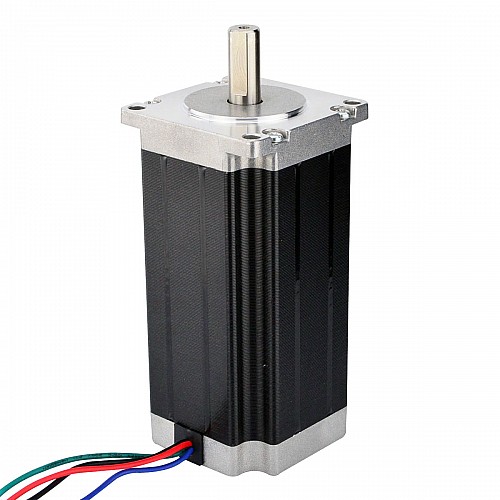

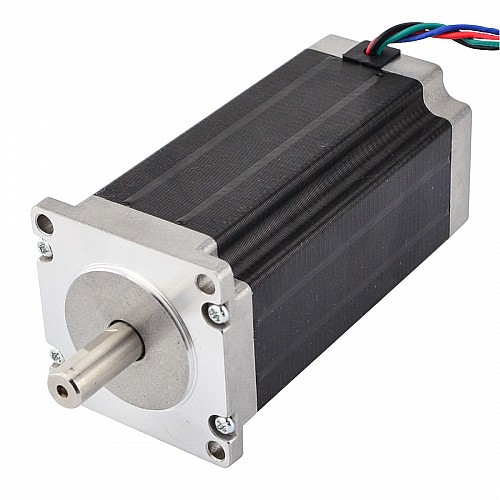

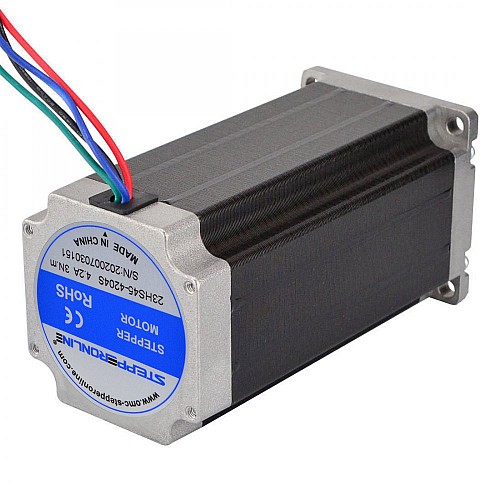

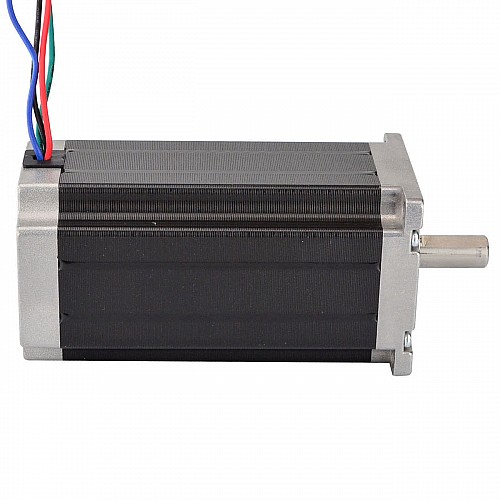

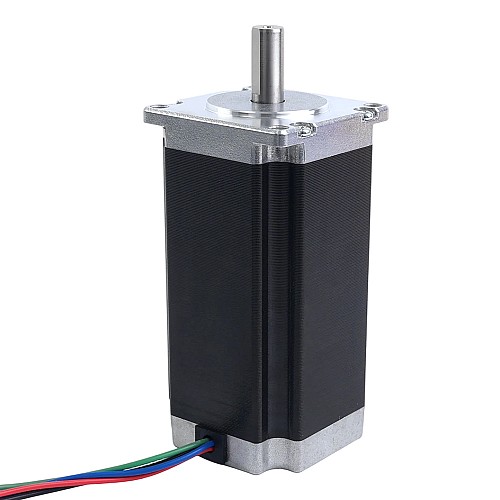

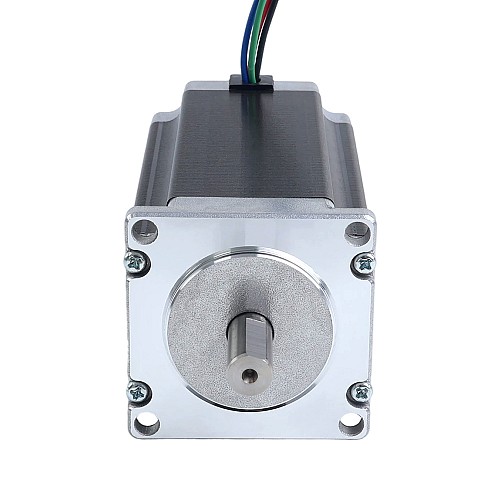

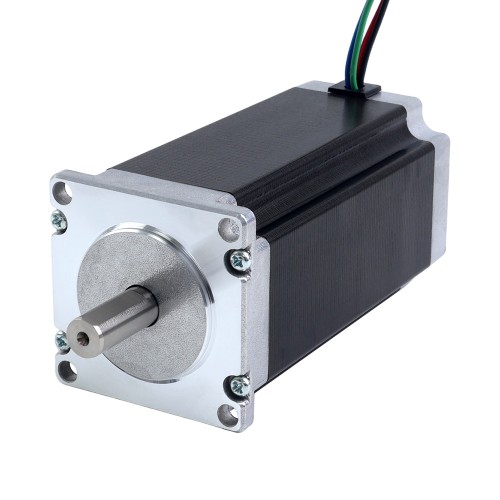

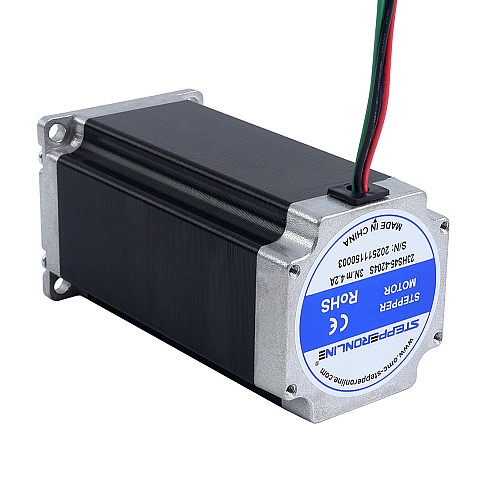

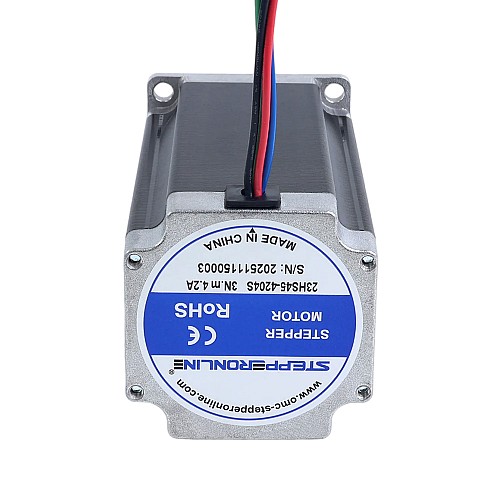

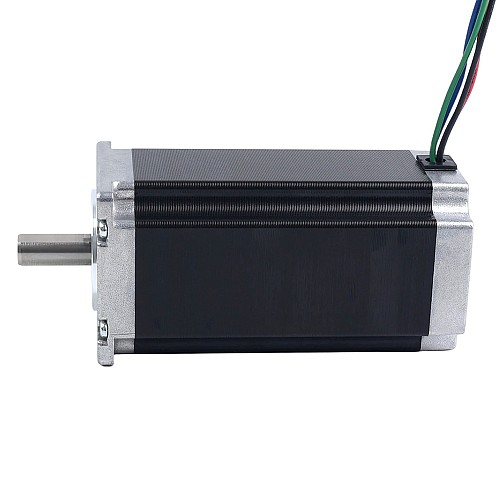

Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A Paso CNC

Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x114mm 4 Cables Motor PasoA Paso CNC

Caliente

Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso A Paso CNC

22 Comentarios - Escribir Comentario

M$574.00

5 o más M$547.00

10 o más M$522.40

50 o más M$500.00

100 o más M$479.40

En stock: 10000
Modelo: 23HS45-4204S
Peso bruto: 1.83kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este es el motor cnc paso a paso Nema 23 más fuerte, con un ángulo de paso de 1,8grados y un tamaño de 57x57x113mm. Tiene 4 cables, cada fase consume 4,2A, con un par de retención de 3,0Nm(425oz.in).

Especificación eléctrica

Número de pieza del fabricante: 23HS45-4204S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 3,0Nm(425oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,88ohmios
Inductancia: 3,4mH±20 %(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 113mm
Diámetro del eje: Φ10mm
Longitud del eje: 24mm
Longitud del corte en D: 20mm
Número de clientes potenciales: 4
Longitud del cable: 400mm
Peso: 1,6kg

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	4.2
Inductancia(mH)	3.4
Resistencia de fase(ohms)	0.88
Torque de sujeción(Ncm)	300
Torque de sujeción(oz.in)	425
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	10
Eje simple/eje doble	Eje único
Longitud del cable(mm)	400
Longitud del cuerpo(mm)	113
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1600
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D

Eje del motor
Cable
Conector
Encoder
Freno
Caja de cambios

File	Size
23HS45-4204S_Full_Datasheet.pdf	150.68KB	Download
23HS45-4204S.STEP	1.93MB	Download
23HS45-4204S_Torque_curve.pdf	214.04KB	Download

Etiquetas: Tipo de eje de salida: D, Diámetro del eje (mm): 10, Longitud del eje (mm): 24, No. de cables: 4, Longitud del cable (mm): 400, Peso (gramos): 1600, Eje simple/eje doble: Eje único, Torque de sujeción (Ncm): 300, Corriente nominal (A): 4.2, Torque de sujeción (oz.in): 425, Bipolar/Unipolar: Bipolar, Ángulo de paso(deg.): 1.8, Resistencia de fase (ohms): 0.88, Inductancia (mH): 3.4, Longitud del cuerpo (mm): 113, Tamaño (mm): Nema 23 (57 x 57), Tipo de producto: Motor paso a paso híbrido, Producción en serie: S, Clasificación del IP: 40, ¿Tiene curva de par/empuje?: Sí, Método de inventario: Inventario dedicado
