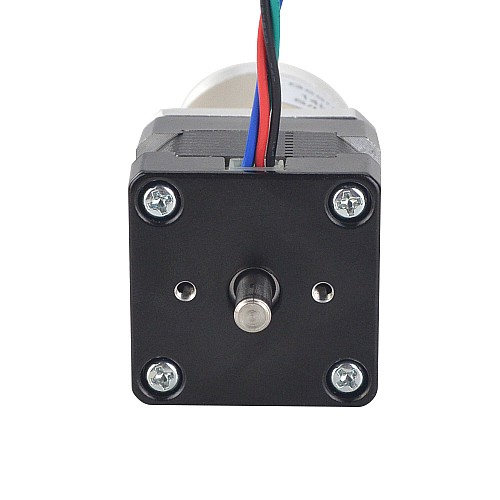

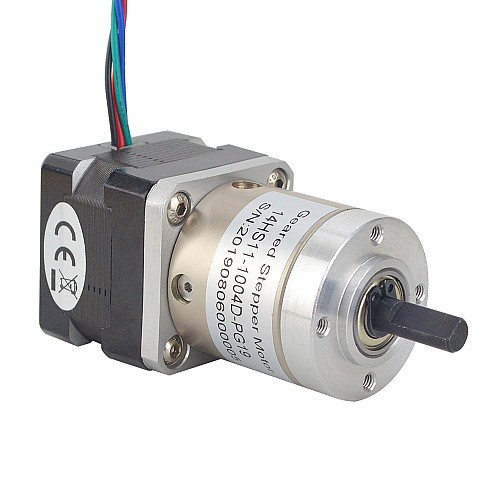

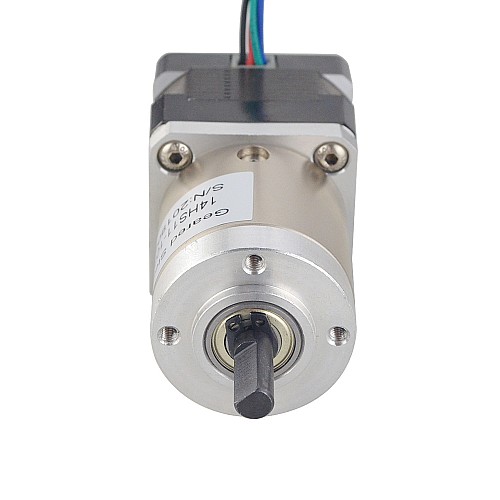

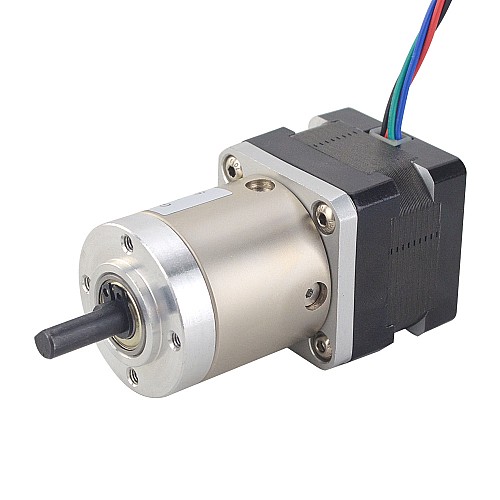

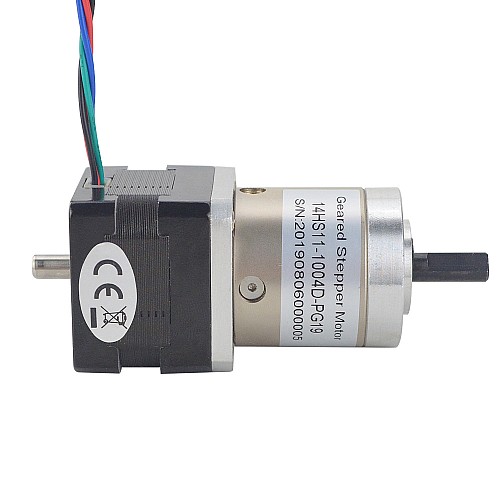

Motor paso a paso Nema 14 Bipolar L = 28 mm con relación de engranaje 19: 1 Reductor planetario

Especificación eléctrica

• Número de pieza del fabricante: 14HS11-1004D-PG19
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par motor sin caja de cambios: 0,125 Ncm (17,7 oz.in)
• Corriente nominal/fase: 1,0 A
• Resistencia de fase: 3,5 ohmios
• Inductancia: 3,5 mH ± 20 % (1 KHz)

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Planetario
• Relación de engranajes: 19: 1
• Eficiencia: 81%
• Juego sin carga: <= 1 grado
• Par máximo permitido: 3 Nm (424,92 oz.in)
• Momento de par admisible: 5 Nm (708,2 oz.in)
• Carga axial máxima del eje: 50 N
• Carga radial máxima del eje: 100 N

Especificaciones físicas

• Tipo de caja de cambios: Planetario
• Tamaño del marco: 35 x 35 mm
• Longitud del motor: 28 mm
• Longitud de la caja de cambios: 35,8 mm
• Diámetro del eje: Φ6 mm
• Longitud del eje: 18 mm
• Longitud del corte en D: 12 mm
• Número de clientes potenciales: 4
• Longitud del cable: 500 mm
• Peso: 86g

Conexión
