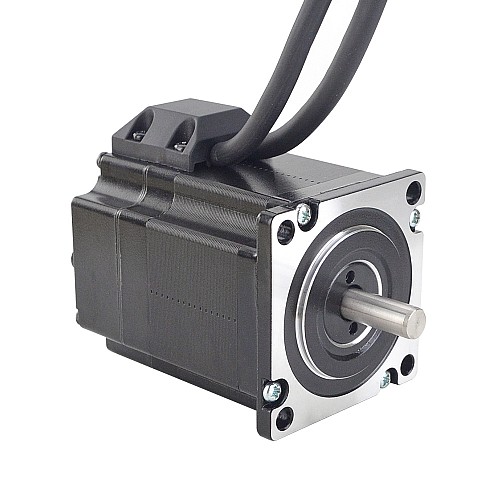

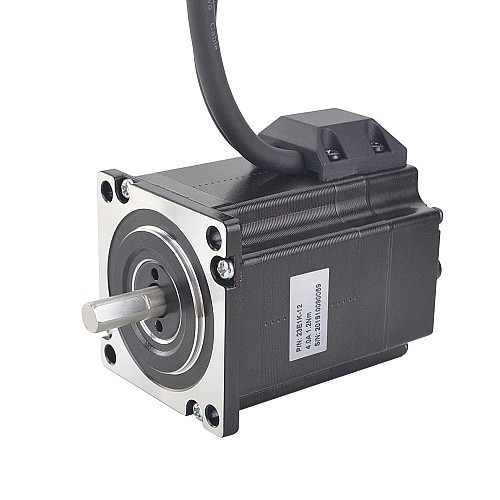

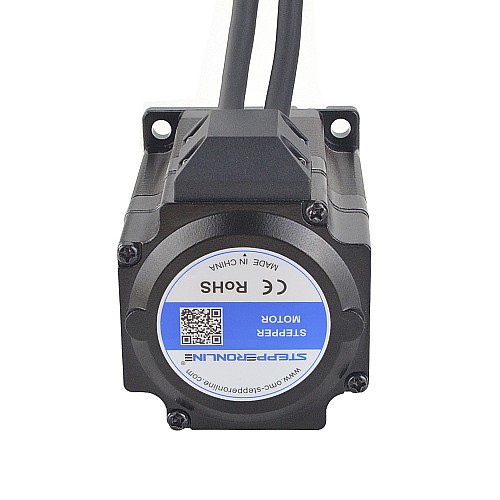

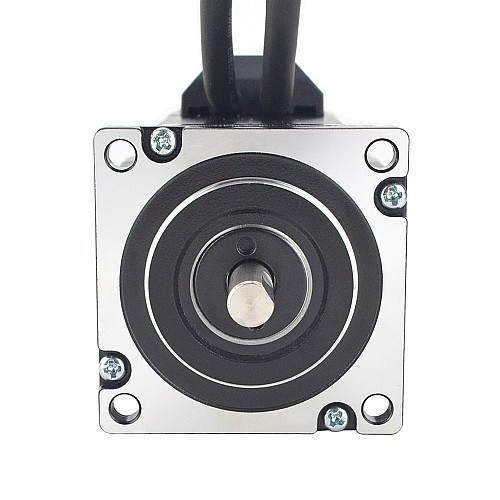

Motor de circuito cerrado Nema 23 serie P 1.2Nm(169.93oz.in) con codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$710.20

5 o más M$680.80

10 o más M$653.80

50 o más M$629.00

100 o más M$605.80

En stock: 10000
Modelo: 23E1K-12
Peso bruto: 0.91kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación eléctrica

Número de pieza del fabricante: 23E1K-12
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 1,2Nm(169,93oz.in)
Corriente nominal/fase: 4.0A
Resistencia de fase: 0,45ohms
Inductancia: 1,4mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 77,3mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud del eje de corte en D: 15mm
Longitud del cable: 270mm
Peso: 0,72kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

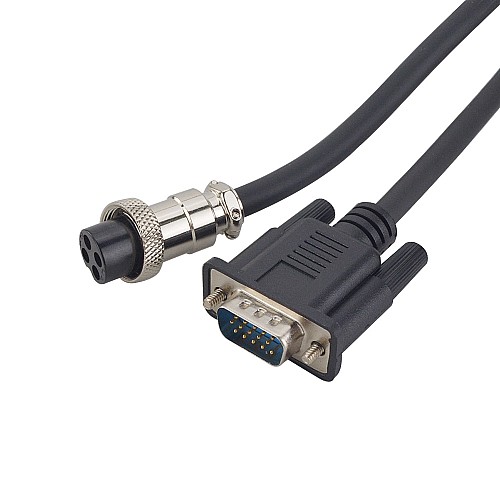

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	4.0
Inductancia(mH)	1.4
Resistencia de fase(ohms)	0.45
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	120
Torque de sujeción(oz.in)	169.93
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Longitud del cuerpo(mm)	77.3
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	P
Tamaño(mm)	Nema 23 (57 x 57)
