Motor Nema 23 L=55mm Relación de transmisión 50:1 Reductor planetario de alta precisión

Motor Nema 23 L=56mm Relación de transmisión 50:1 Reductor planetario de alta precisión

Caliente

Motor Nema 23 L=55mm Relación de transmisión 50:1 Reductor planetario de alta precisión

1 Comentarios - Escribir Comentario

M$1,836.80

5 o más M$1,746.20

10 o más M$1,664.00

50 o más M$1,589.20

100 o más M$1,520.80

En stock: 10000
Modelo: 23HS22-2804S-HG50
Peso bruto: 1.65kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

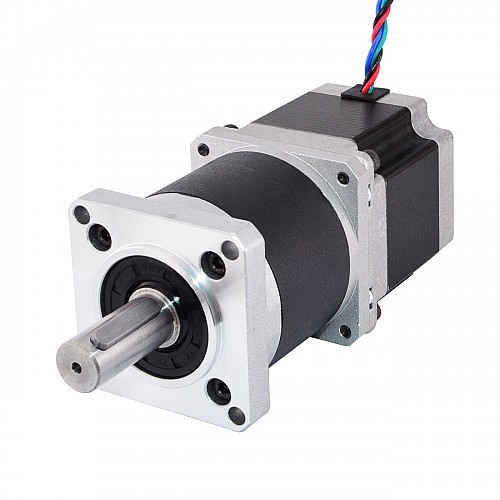

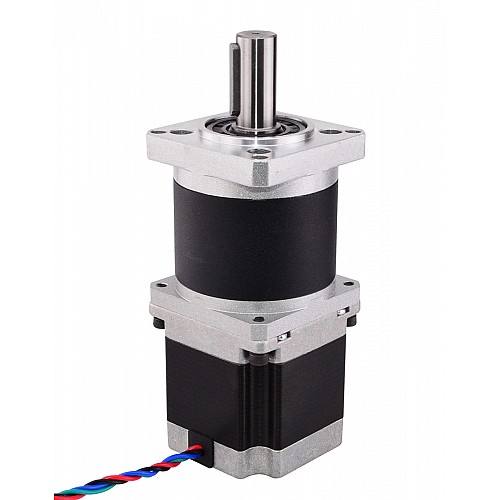

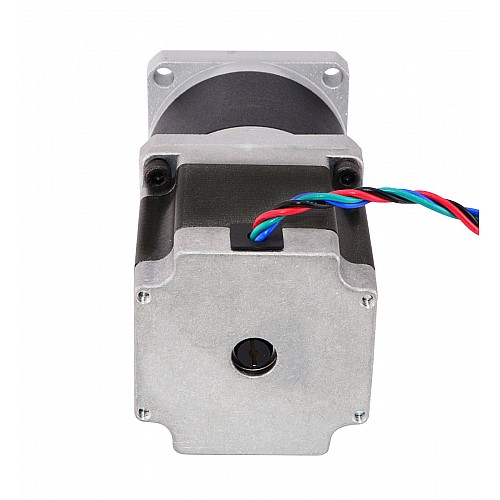

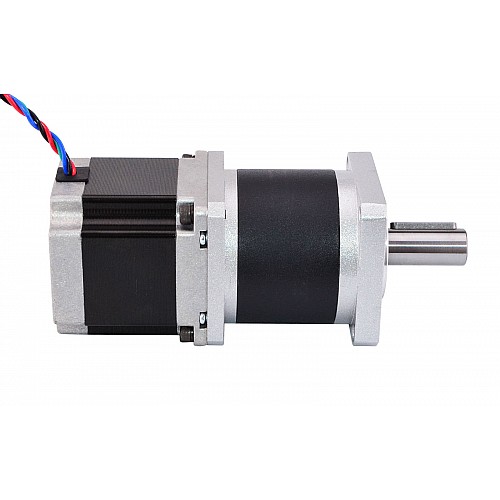

Este motor paso a paso Nema 23 con cuerpo de 55mm y corriente nominal de 2,8A, integrado con una Reductor planetario de 61,65mm con una relación de transmisión de 50:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 23HS22-2804S-HG50
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,036grados
Par motor sin caja de cambios: 103Ncm(146oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohms
Inductancia: 2,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 50:1
Eficiencia: 85%
Juego en vacío: <=50arcmin
máx. Par admisible: 20Nm(2832,8oz.in)
Par admisible de momento: 40Nm(5664oz.in)
máx. Carga Radial: 250N
Temperatura ambiente: -10 - 90 ℃
Ruido: <=50dB

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del motor: 55mm
Reductor Longitud: 61,65mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 320mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.8
Inductancia(mH)	2.8
Resistencia de fase(ohms)	0.9
Torque de sujeción sin caja de cambios(N.m)	1.03
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje único
Juego	<=50arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	116.65
Longitud del eje(mm)	34
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero

File	Size
23HS22-2804S-HG50.STEP	4.16MB	Download
23HS22-2804S-HG50_Torque_Curve.pdf	188.61KB	Download
23HS22-2804S-HG50 Full Datasheet	126.9KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
