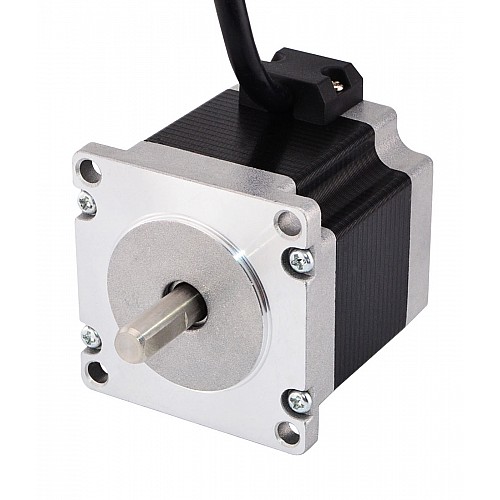

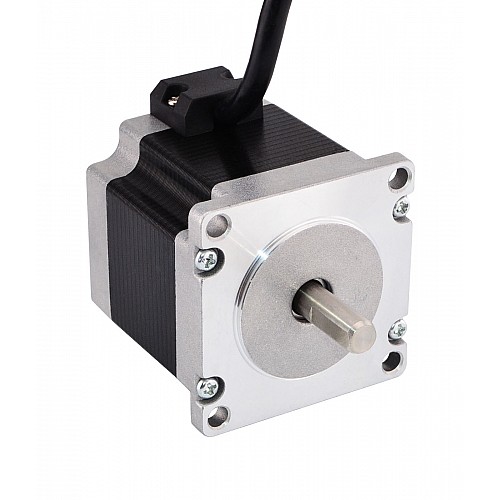

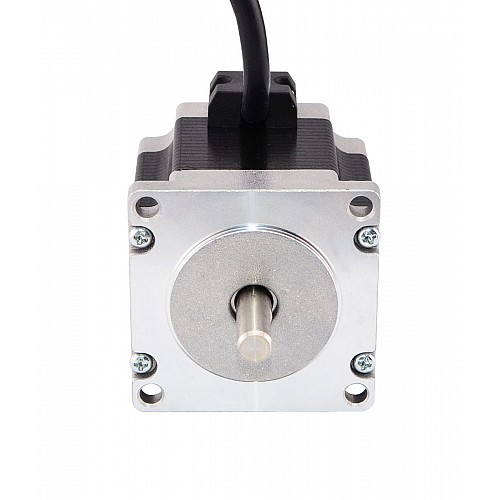

Doble Eje Nema 23 Bipolar 0.9deg 0.9Nm (127.5oz.in) 0.38A 57x57x51mm 4 Cables

Interrumpido

Doble Eje Nema 23 Bipolar 0.9deg 0.9Nm (127.5oz.in) 0.38A 57x57x51mm 4 Cables

1 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 23HM20-0384D
Weight: 0.72kg
Location: ISO, CE, UKCA, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

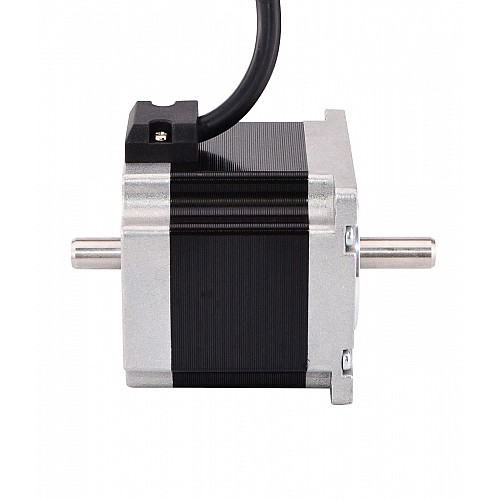

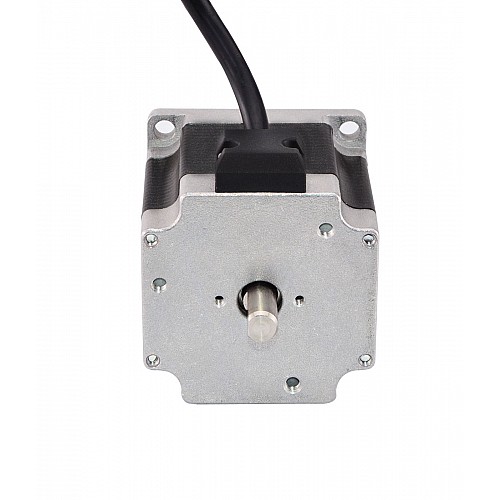

Este es un motor de doble eje y baja velocidad con un eje trasero de 13,5 mm de largo y el diámetro del eje es de 8 mm. Los orificios roscados están disponibles en la tapa del extremo trasero que se pueden usar para frenos, codificador para volantes.

Especificación eléctrica

Número de pieza del fabricante: 23HM20-0384D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,9 grados
Par de retención: 0,9 Nm (127,5 oz.in)
Corriente nominal/fase: 0.38A
Voltaje: 12,1 V
Resistencia de fase: 32 ohmios
Velocidad máxima: 90 RPM
Inductancia: 110mH ± 20%(1KHz)

Especificación física

Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 52 mm
Diámetro del eje: Φ8mm
Longitud del eje: 21 mm
Longitud de corte en D: 15 mm
Longitud del eje trasero: 13,5 mm
Diámetro del eje trasero: Φ8mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm

Conexión

A+	A-	B+	B-
Rojo	Verde	Amarillo	Azul

Recursos

Hoja de datos del motor: 23HM20-0384D.pdf

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 23HM22-2804S.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	0.9
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.38
Inductancia(mH)	110
Resistencia de fase(ohms)	32
Torque de sujeción(Ncm)	90
Torque de sujeción(oz.in)	127.5
Especificación Física
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	52
Longitud del eje(mm)	21
No. de cables	4
Peso(gramos)	750
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de eje de salida	D
