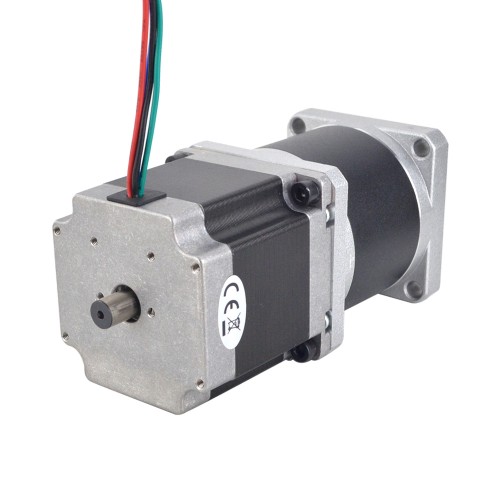

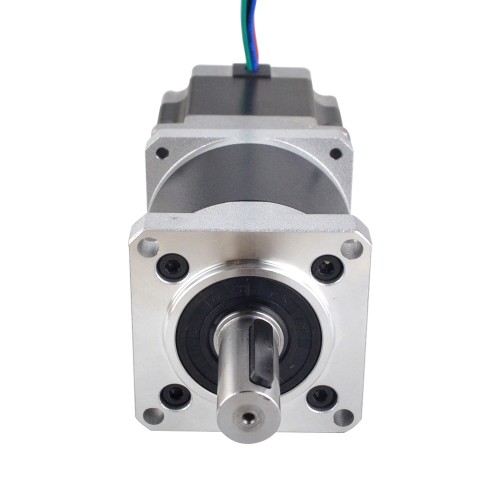

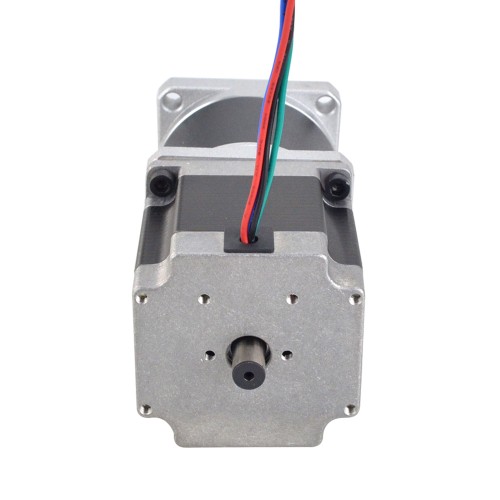

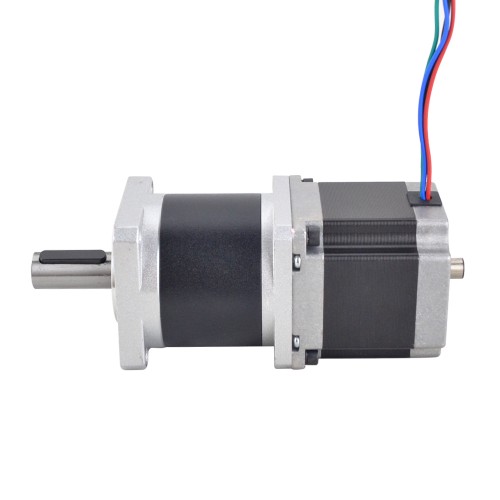

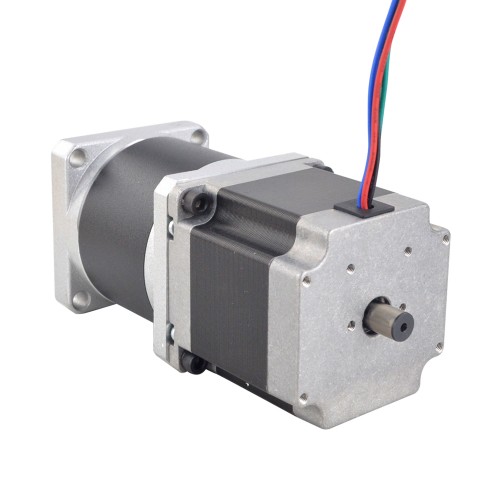

Motor de doble eje Nema 23 L=55mm Relación de transmisión 50:1 Reductor planetario de alta precisión

0 Comentarios - Escribir Comentario

M$1,960.08

5 o más M$1,846.49

10 o más M$1,745.29

50 o más M$1,654.64

100 o más M$1,572.87

Stock: Preordenar
Model: 23HS22-2804D-HG50-AR3
Weight: 1.61kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 30

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Especificación eléctrica

Número de pieza: 23HS22-2804D-HG50-AR3
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,036grados
Par motor sin caja de cambios: 102Ncm(144,44oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohms
Inductancia: 2,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 50:1
Eficiencia: 85%
Juego en vacío: <=50arcmin
máx. Par admisible: 20Nm(2832,8oz.in)
Par admisible de momento: 40Nm(5664oz.in)
máx. Carga Radial: 250N
Temperatura ambiente: -10 - 90 ℃
Ruido: <=50dB
Vida: 20000h

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del motor: 55mm
Reductor Longitud: 61,65mm
Diámetro del eje delantero: Φ14mm
Longitud del eje delantero: 34mm
Diámetro del eje trasero: Φ8mm
Longitud del eje trasero: 9,5mm
Longitud del chavetero: 25mm
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 1502g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Si espera quitar la llave del eje del motor, déjenos un mensaje al realizar el pedido.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.8
Inductancia(mH)	2.8
Resistencia de fase(ohms)	0.9
Torque de sujeción sin caja de cambios(N.m)	1.02
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje doble
Juego	<=50 arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	116.65
Longitud del eje(mm)	34
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1502
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
