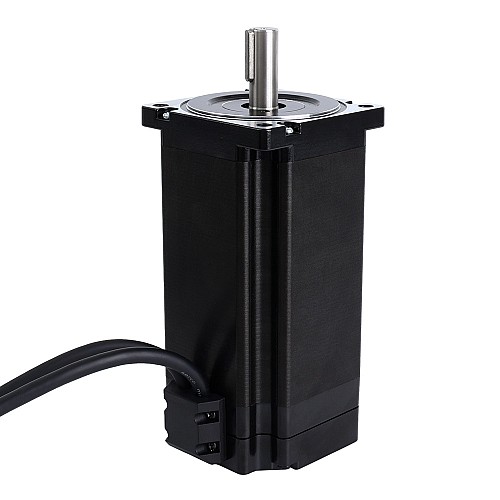

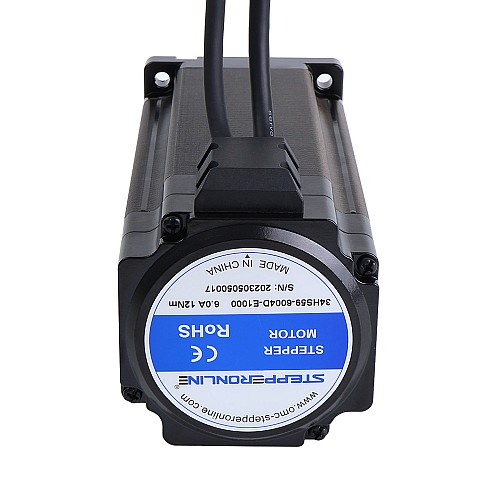

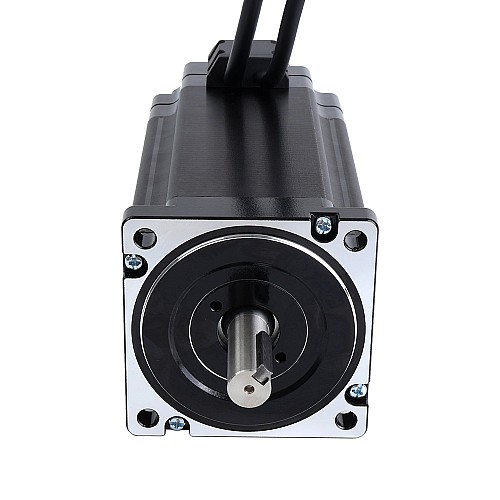

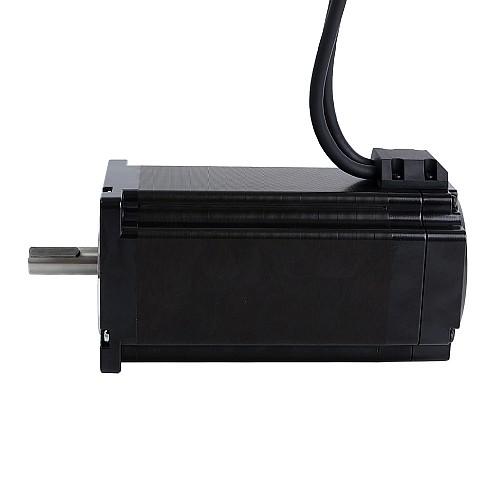

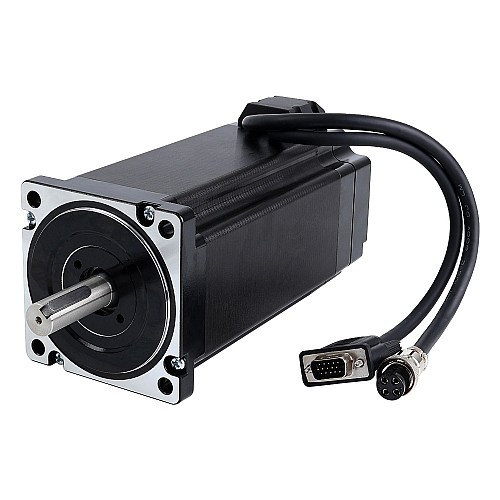

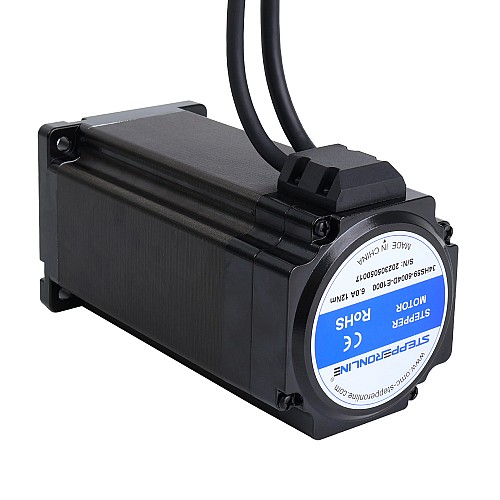

Motor de circuito cerrado Nema 34 serie S 12,0Nm(1699,34oz.in) Codificador 1000PPR(4000CPR)

3 Comentarios - Escribir Comentario

M$1,251.60

5 o más M$1,200.00

10 o más M$1,152.40

50 o más M$1,108.40

100 o más M$1,067.80

En stock: 10000
Modelo: 34HS59-6004D-E1000
Peso bruto: 5.90kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación eléctrica

Número de pieza del fabricante: 34HS59-6004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 12,0Nm(1699,34oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,53ohmios ± 10%
Inductancia: 4,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 175mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 300mm
Peso: 5,5kg

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 4.2-4.3V
Frecuencia máxima de salida: 60kHz

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	6.0
Inductancia(mH)	4.8
Resistencia de fase(ohms)	0.53
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
¿Tiene curva de par/empuje?	Sì
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Longitud del cuerpo(mm)	169
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	S
Tamaño(mm)	Nema 34 (86 x 86)
