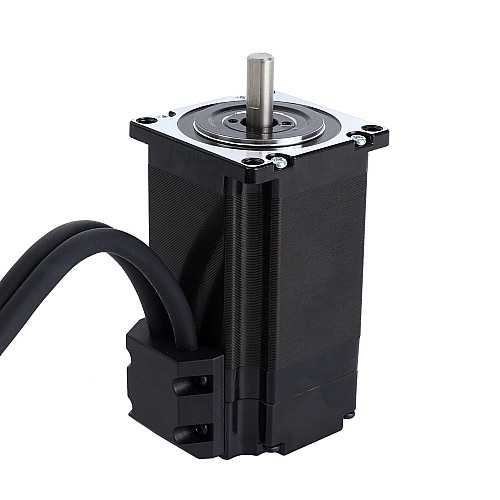

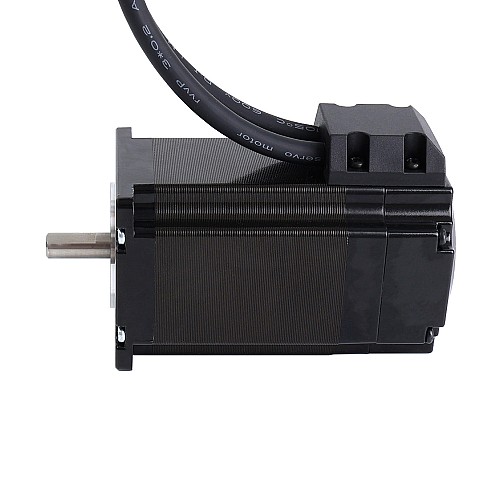

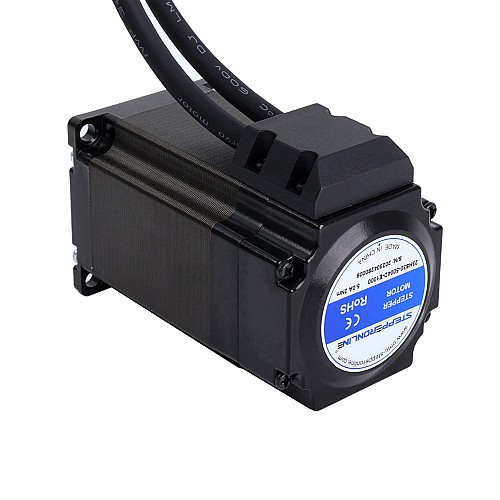

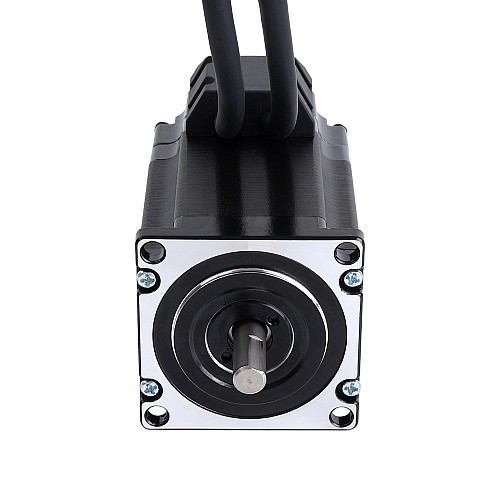

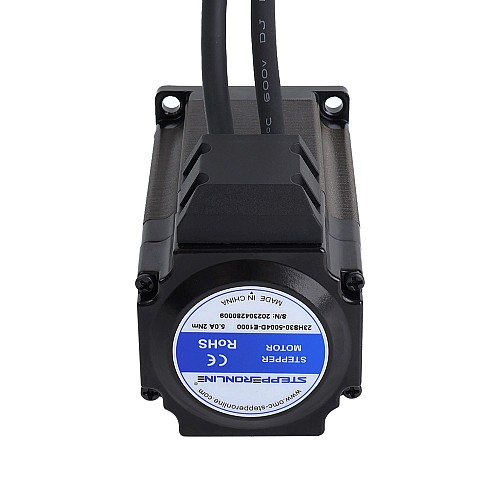

Motor de circuito cerrado Nema 23 serie S 2,0Nm(283,22oz.in) codificador 1000PPR(4000CPR)

Caliente

Motor de circuito cerrado Nema 23 serie S 2,0Nm(283,22oz.in) codificador 1000PPR(4000CPR)

7 Comentarios - Escribir Comentario

M$572.60

5 o más M$549.00

10 o más M$527.20

50 o más M$507.20

100 o más M$488.60

In Stock: 10000
Model: 23HS30-5004D-E1000
Gross Weight: 1.33kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 989

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 23HS30-5004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 2,0Nm(283,22oz.in)
Corriente nominal/fase: 5,0A
Resistencia de fase: 0,42ohmios ± 10%
Inductancia: 1,7mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 98mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Longitud del eje D-CUT: 15mm
Longitud del cable: 300mm
Peso: 1,22kg

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 4.2-4.3V
Frecuencia máxima de salida: 60kHz

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5
Inductancia(mH)	1.7
Resistencia de fase(ohms)	0.42
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	200
Torque de sujeción(oz.in)	283.22
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Longitud del cuerpo(mm)	101
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	S
Tamaño(mm)	Nema 23 (57 x 57)
