Kit de Motor de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación

Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación - 1-CLYS30 | StepperOnline
Kit de Motor de Bucle Cerrado YS Series de 1 Eje 3.00Nm(424.83oz.in) Nema 23 con Cables de 2.0m y Fuente de Alimentación
0 Comentarios - Escribir Comentario
M$1,644.80
5 o más M$1,588.60
10 o más M$1,536.00
50 o más M$1,487.00
100 o más M$1,440.80
  • En stock: 10000
  • Modelo: 1-CLYS30
  • Peso bruto: 3.17kg
  • Certificado: ISO, CE

Opciones Disponibles

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
¿Qué significa «producto usado»?
Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

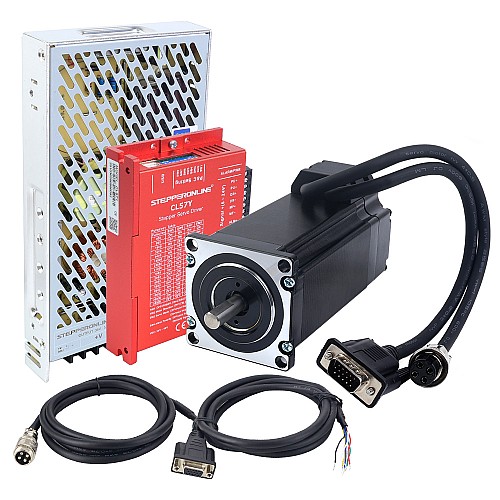

Este kit CNC incluye:

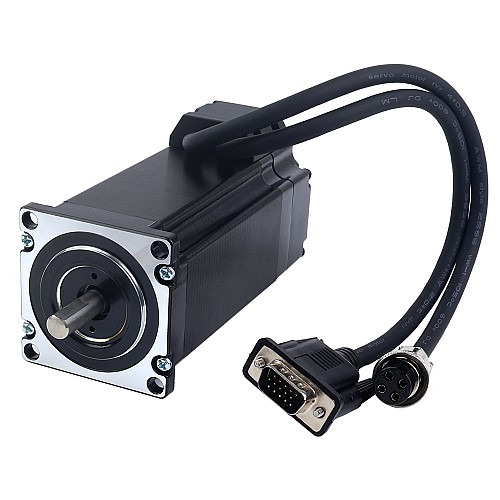

  • 1 x 23HS40-5004D-E1000: Motor paso a paso de bucle cerrado Nema 23 de la serie S, 3,00Nm(424,83oz.in), codificador 1000PPR(4000CPR)

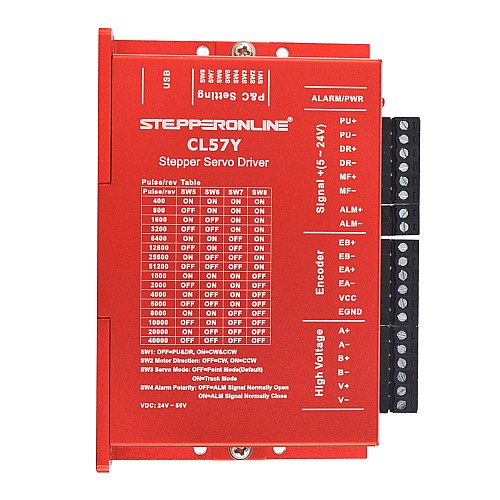

  • 1 x CL57Y: Controlador de paso a paso de bucle cerrado de la serie Y, 0-7,0A, 24-50V CC para motor paso a paso Nema 17, 23, 24

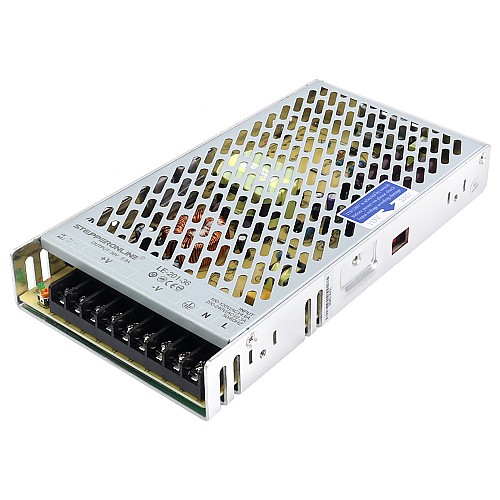

  • 1 x LE-201-36: Fuente de alimentación conmutada de 201W, 36V, 5,9A, 115/230V

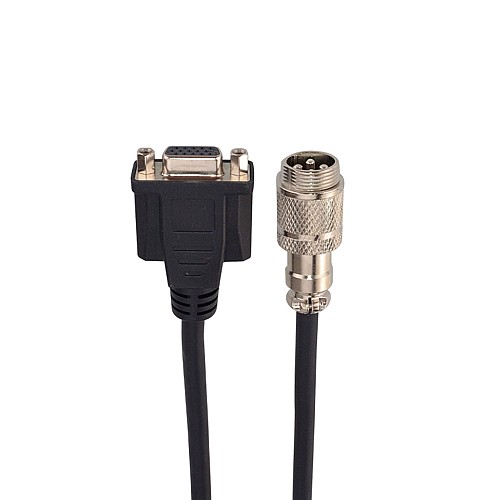

  • 1 x CE2-M2-20: Cables de extensión de motor y codificador de 1,7m(67") de largo

Especificación del motor

  • Número de pieza del fabricante: 23HS40-5004D-E1000
  • Tipo de motor: Motor paso a paso bipolar
  • Ángulo de paso: 1,8 grados
  • Par de retención: 3,00Nm(424,83oz.in)
  • Corriente nominal/fase: 5,0A
  • Resistencia de fase: 0,6ohms ± 10%
  • Inductancia: 2,3mH ± 20%(1KHz)
  • Clase de aislamiento: B 130°C [266°F]
  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 122mm
  • Diámetro del eje: Φ8mm
  • Longitud del eje: 22mm
  • Longitud de corte en D: 15mm
  • Longitud del cable: 300mm

Especificación del codificador

  • Tipo de circuito de salida: tipo diferencial
  • Tipo de codificador: incremental óptico
  • Resolución del codificador: 1000PPR(4000CPR)
  • Canales de señal de salida: 2 canales
  • Voltaje de alimentación mínimo: 4V
  • Voltaje de alimentación máximo: 5V
  • Corriente de salida: 100 mA
  • Alto voltaje de salida: 5V
  • Bajo voltaje de salida: 4,5V
  • Frecuencia de salida máxima: 60kHz

Controlador Especificación

  • Corriente pico de salida: 0~7A(0~5RMS)
  • Voltaje de entrada: +24~50VCC(típico 36VCC)
  • Corriente de señal lógica: 7~16mA(típico 10mA)
  • Frecuencia de entrada de pulso: 0~200kHz
  • Ancho de pulso: 2,5μS
  • Resistencia de aislamiento: 500MΩ

Especificación de la fuente de alimentación

  • Número de pieza: LE-201-36
  • Voltaje de entrada: 115/230V CA ± 20%
  • Frecuencia de entrada: 47-63Hz
  • Corriente de entrada: 40A/230V CA
  • Voltaje de salida: 36V
  • Corriente de salida: 5,9A
  • Potencia de salida nominal: 201W
  • Corriente de fuga: <0,5mA/230V CA
  • Dimensiones: 215 x 115 x 30mm(largo x ancho x alto)
  • Filtro EMI interno
  • Alta eficiencia a bajo costo
  • Enfriamiento por aire forzado mediante ventilador de CC incorporado
  • Protección contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión del motor y el codificador

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-

Las funciones comunes de los controladores de la serie Y se han configurado y se pueden utilizar sin necesidad de depuración. Si se requiere más depuración, haga clic aquí para comprar el cable de depuración necesario.
El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.
Tipo de producto
Tipo de producto Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 5.0
Inductancia(mH) 2.3
Número de ejes 1
Referencia de voltaje de entrada(V) 24 - 48DC
Resistencia de fase(ohms) 0.6
Resolución del codificador 1000PPR
Tipo de circuito de salida Tipo diferencial
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 300
Torque de sujeción(oz.in) 424.83
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 8
Fuente de alimentación Fuente de alimentación
Longitud del eje(mm) 22
Método de inventario Inventario dedicado
Producción en serie Serie YS
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D



File Size
23HS40-5004D-E1000_Torque_Curve.pdf 166.14KB Download
LE-201-36.pdf 262.13KB Download
23HS40-5004D-E1000.STEP 6.59MB Download
CL57Y_MANUAL.pdf 790.19KB Download
CL57Y.STEP 3.03MB Download
23HS40-5004D-E1000_Full_Datasheet.pdf 107.98KB Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip 31.1MB Download
