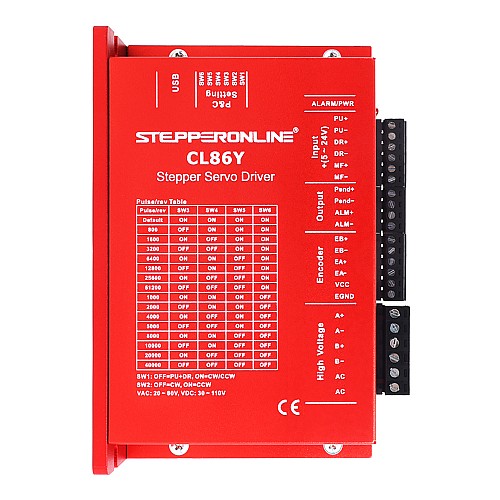

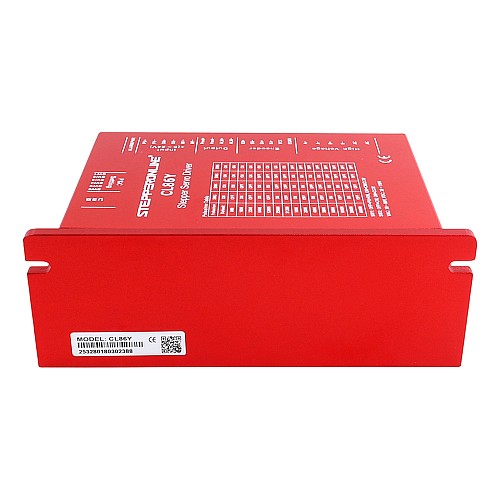

Drivers para motores de circuito cerrado serie Y 0-8.5A 20-80VAC/30-110VDC para motor Nema 34

Este es un controlador paso a paso de circuito cerrado de la serie Y de 0-8,5 A, 20-80 V CA/30-110 V CC para motor paso a paso Nema 34. Utilizando una nueva generación de tecnología de control DSP de 32 bits y ángulo de potencia, tecnología de control vectorial, la velocidad máxima puede alcanzar más de 3000 rpm. Y la atenuación del par de alta velocidad es mucho menor que la del Driver de circuito abierto ordinario, lo que puede mejorar en gran medida el rendimiento de alta velocidad y la tasa de utilización del par del motor paso a paso, mejorando así la eficiencia y precisión del procesamiento de la máquina. La tecnología de control de corriente basada en la carga puede reducir efectivamente el calentamiento del motor y prolongar la vida útil del motor. La señal de salida de alarma incorporada del Driver es conveniente para el monitoreo y control por parte de la computadora host. La función de alarma de error de posición garantiza el funcionamiento seguro del equipo de procesamiento.

Características clave

• Una nueva generación de tecnología de control DSP de 32 bits, rendimiento de vibración rentable, estable y excelente
• Rango de entrada de voltaje: AC20V-80V/DC30~110V, un total de 16 subdivisiones
• La frecuencia de respuesta de impulso más alta es de hasta 200 KHz
• La atenuación del par es pequeña y la velocidad puede alcanzar las 3000 rpm
• Incorporado en el lugar y salida de alarma para una fácil detección y control
• Regula de forma inteligente la corriente, reduce la vibración, el ruido y el calor, y aumenta la eficiencia en un 35%
• Con la función de selección de pulso simple y doble, el valor predeterminado de fábrica es: pulso + control de dirección
• Excelente rendimiento y rigidez a alta velocidad, la combinación perfecta de servo y ventajas de paso

Especificaciones electricas

• Corriente máxima de salida: 0~8.5A(0~6RMS)
• Voltaje de entrada: 20~80 VCA/30~110VCC(típico 48/60VCC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 0℃ - 50℃
• Vibración: 10-50Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 280g(9,9oz)
