Kit paso a paso de circuito cerrado Nema 34 de 12,0Nm(1699,34oz.in) de 3 ejes serie TS con fuente de alimentación

Kit paso a paso de circuito cerrado Nema 34 de 12,0Nm(1699,34oz.in) de 3 ejes serie TS con fuente de alimentación

0 Comentarios - Escribir Comentario

M$6,624.60

5 o más M$6,412.60

10 o más M$6,213.80

50 o más M$6,027.00

100 o más M$5,851.00

En stock: 10000
Modelo: 3-CLTS120-V41
Peso bruto: 23.70kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

EE. UU.

Alemania

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

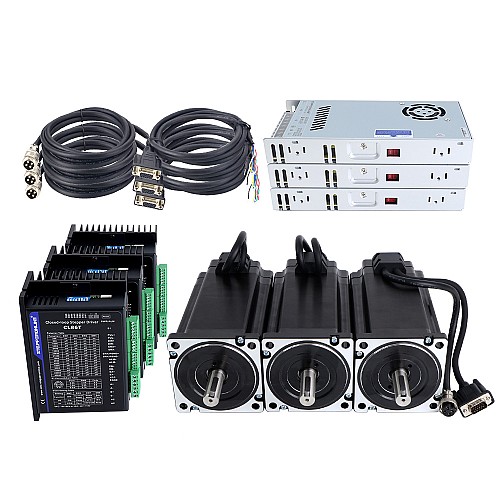

Este kit CNC incluye:

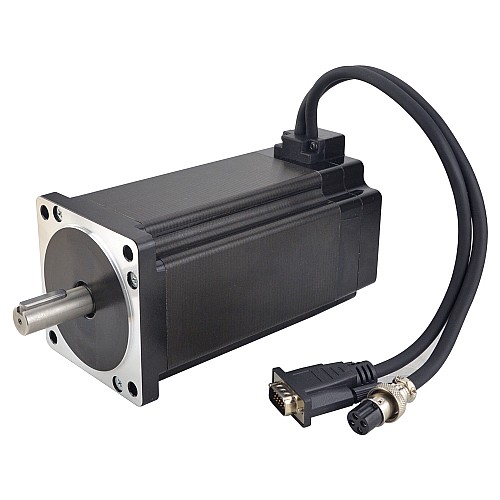

3 x 34HS59-6004D-E1000: motores paso a paso de bucle cerrado Nema 34 12,0Nm/1699,34 oz.in con codificador 1000PPR
3 x CL86T-V41: Driverses paso a paso de circuito cerradoV4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
3 x LE-350-60: 350W 60V 5.8A 115/230V Fuente de alimentación conmutada Kits de enrutador CNC de motor paso a paso
3 x CE2M: Cable de extensión de codificador de 1,7m(67") de largo para motor paso a paso de circuito cerrado
3 x CM2M-18: cables de extensión de motor AWG18 de 1,7m(67") de largo con enchufe de aviación GX16
1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 34HS59-6004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 12,0Nm(1699,34oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,53ohmios ± 10%
Inductancia: 4,8mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 175mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5V.
Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

Corriente máxima de salida: 0~8.0A
Voltaje de entrada: +18~80VAC/24~110VDC
Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
Frecuencia de entrada de pulso: 0~200kHz
Respuesta rápida, sin retrasos y casi sin tiempo de liquidación
Alto par de arranque y baja velocidad, alta rigidez en parada
Ofrezca un rendimiento similar al de un servo a un costo mucho más bajo

Especificación de fuente de alimentación

Número de pieza: LE-350-60
Voltaje de entrada: 115/230VCA±20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A/230VAC
Voltaje de salida: 60V
Corriente de salida: 5,8A
Potencia de salida nominal: 350W
Corriente de fuga: <0,5mA/230VCA
Dimensiones: 215*115*30mm (largoxanchoxalto)
Filtro EMI interno
Alta eficiencia y bajo coste
Enfriamiento por aire forzado mediante ventilador CC incorporado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

TENGA EN CUENTA: el cable negro grueso se puede usar para proteger, pero no es necesario, por lo que puede dejarlo desconectado.

Poco a poco iremos sustituyendo las fuentes de alimentación de este kit por el último modelo: LE-350-60. La nueva fuente de alimentación es una fuente de alimentación ultrafina optimizada para la automatización industrial. Durante el proceso de reemplazo, cada almacén puede enviar aleatoriamente versiones nuevas y antiguas.

El CL86T de este kit es la última versión 4.1 que, en comparación con la versión 4.0, abre la interfaz RS232 y proporciona un cable de depuración de forma gratuita, lo que facilita la configuración de parámetros.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Número de ejes	3
Referencia de voltaje de entrada(V)	18 - 80AC / 24 - 110DC
Resolución del codificador	1000PPR
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
¿Tiene curva de par/empuje?	No
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	Fuente de alimentación
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie TS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
34HS59-6004D-E1000_Full_Datasheet.pdf	164.64KB	Download
CL86T-V41.STEP	6.95MB	Download
LE-350-60.pdf	229.51KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
