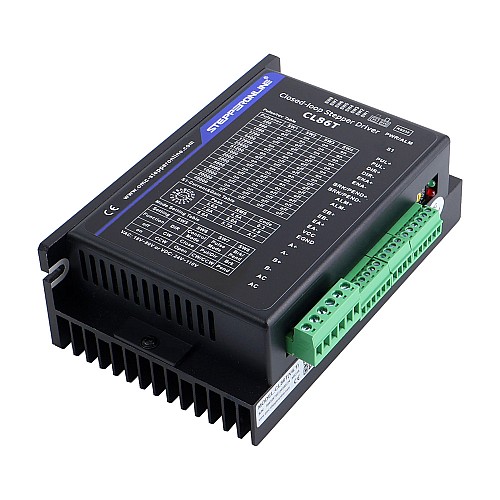

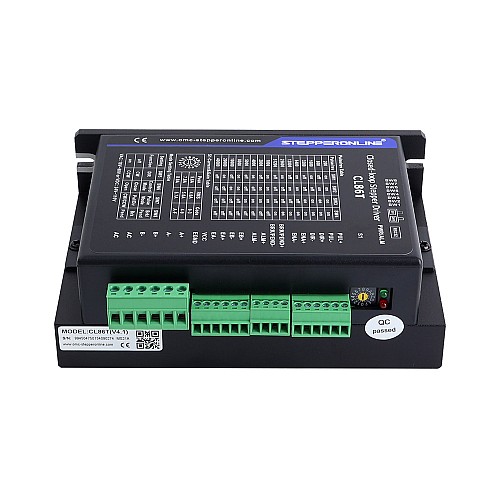

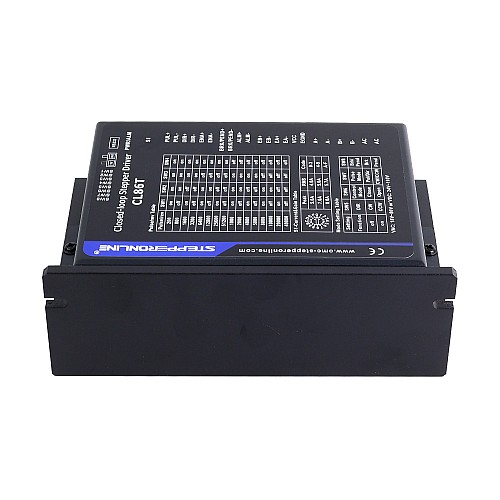

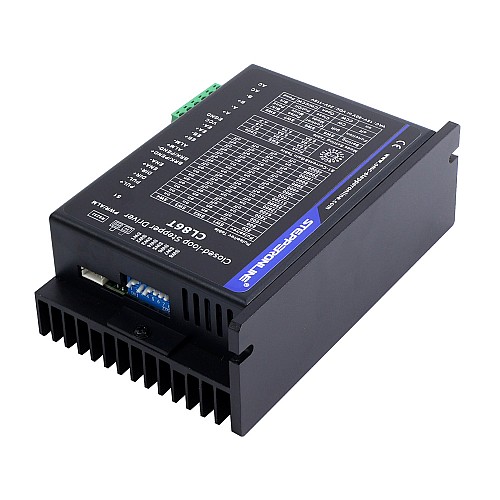

Drivers para motores paso a paso de circuito cerrado V4.1 0-8.0A 18-80VAC/24-110VDC para motor paso a paso Nema 34

Este motor paso a paso de circuito cerrado ofrece una alternativa para aplicaciones que requieren un alto rendimiento y una alta confiabilidad cuando el servo era la única opción, mientras sigue siendo rentable. El sistema incluye un motor paso a paso de 2 fases combinado con un Driver de alto rendimiento totalmente digital y un codificador interno que se utiliza para cerrar los bucles de posición, velocidad y corriente en tiempo real, al igual que los servosistemas. Combina lo mejor de las tecnologías de motores paso a paso y servo, y ofrece capacidades y mejoras únicas sobre ambos, a una fracción del costo de un sistema servo.

Características clave

• Interfaz de depuración RS232
• No necesita un margen de par alto
• Movimiento suave y ruido de motor súper bajo
• Calentamiento del motor reducido y más eficiente
• Bucle cerrado, elimina la pérdida de sincronización
• Rango operativo más amplio: mayor par y mayor velocidad
• Respuesta rápida, sin retrasos y casi sin tiempo de liquidación
• Alto par de arranque y baja velocidad, alta rigidez en parada
• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• Ofrezca un rendimiento similar al de un servo a un costo mucho más bajo
• De forma predeterminada, admite un codificador con una resolución de 1000PPR y también puede personalizar cualquier resolución entre 0-5000PPR

Especificaciones electricas

• Corriente máxima de salida: 0~8.0A
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Voltaje de la señal de control: 5V(Agregue una resistencia de 2KΩ para aplicar 24V)
• Frecuencia de entrada de pulso: 0~200kHz
• Resistencia de aislamiento: 500MΩ
• Voltaje de entrada: +18~80 VCA/24~110 VCC(la alimentación CC +/- se puede conectar en cualquier orden)

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

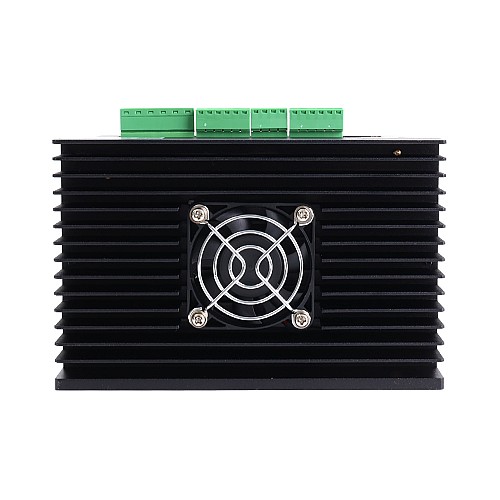

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 50℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 70℃ MÁX.
• Vibración: 5,9m/s2 máx.
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 580g(20,5oz)

Lista de equipaje

• 1 x CL86T-V41: Drivers para motores paso a paso de circuito cerrado V4.1 0-8.0A 18-80VAC/24-110VDC para motor paso a paso Nema 34
• 1 x CABLE-PC-1: Cable RS232 para controlador

Voltajes de conducción recomendados para motores paso a paso
