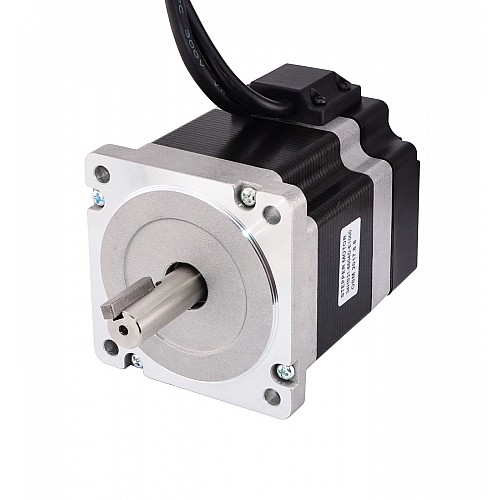

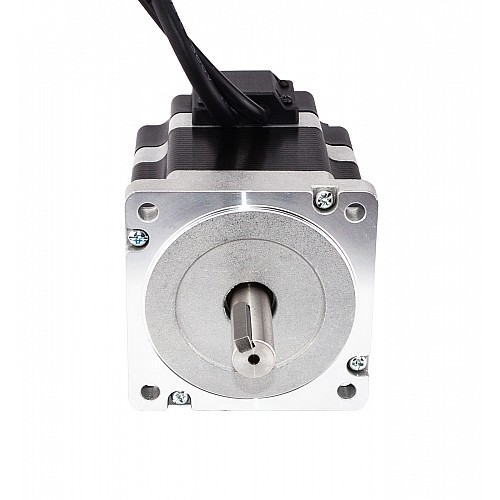

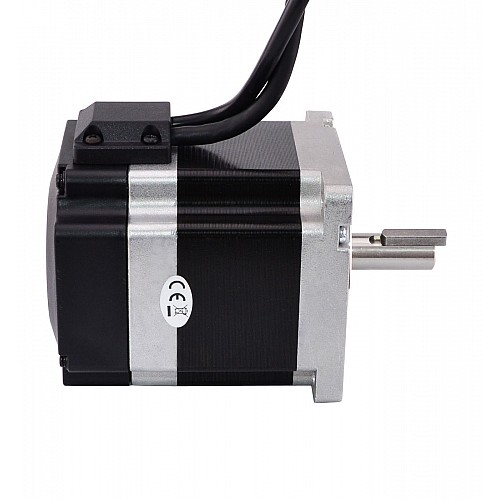

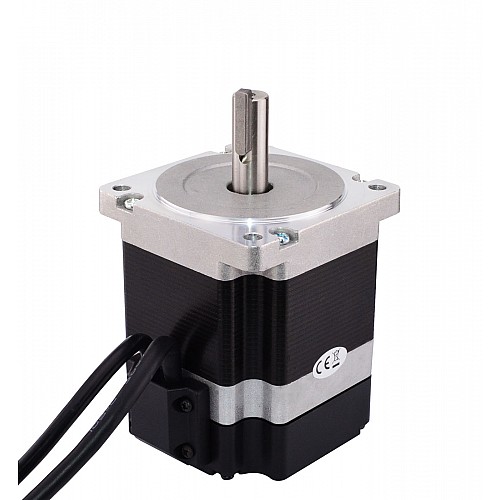

Motor paso a paso de circuito cerrado Nema 34 serie S 4,5Nm(637.25oz.in) codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$0.00

In Stock: 1
Model: 34HS31-5504D-E1000
Gross Weight: 2.80kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 54

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación del motor

Número de pieza del fabricante: 34HS31-5504D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 4,5Nm(637.25oz.in)
Corriente nominal/fase: 5.5A
Voltaje: 2.2V
Resistencia de fase: 0,4ohmios
Inductancia: 3,5mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 108,5mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud de la llave: 25mm
Número de clientes potenciales: 4
Longitud del cable: 500mm

Especificación del codificador

Tipo de codificador: incremental óptico
Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución: 1000PPR(4000CPR)
Señal de salida: 2 canales
Diámetro interior: Φ8mm
Frecuencia de salida: ≤1MHz
Velocidad de funcionamiento: ≤5000 rpm
Protección IP: IP20

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

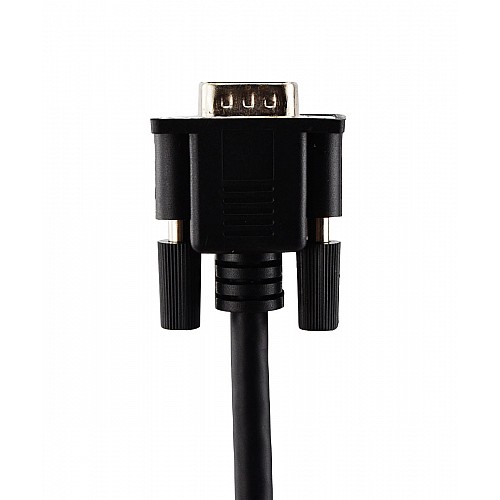

ALFILER	1	2	3	11	12	13
codificador	EA+	CCV	TIERRA	EB+	EB-	EA-

Recursos

Hoja de datos del motor: 34HS31-5504D-E1000.pdf

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 34HS31-6004D-E1000.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5.5
Inductancia(mH)	3.5
Resistencia de fase(ohms)	0.4
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	450
Torque de sujeción(oz.in)	637.25
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Longitud del cuerpo(mm)	108.5
Longitud del eje(mm)	37
Producción en serie	S
Tamaño(mm)	Nema 34 (86 x 86)
