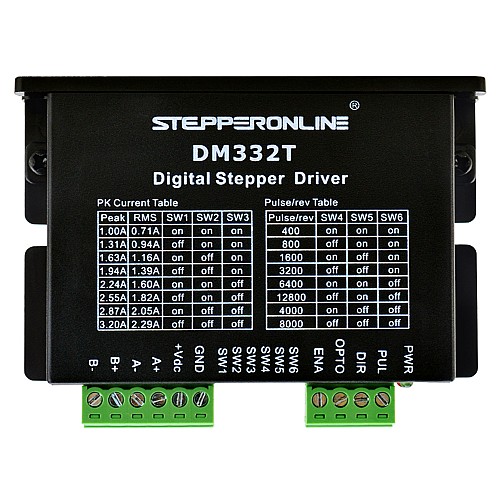

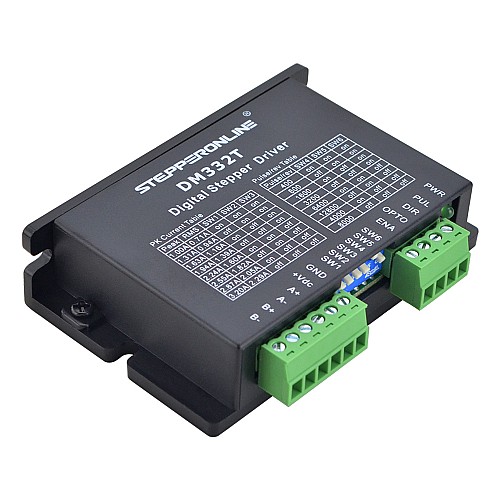

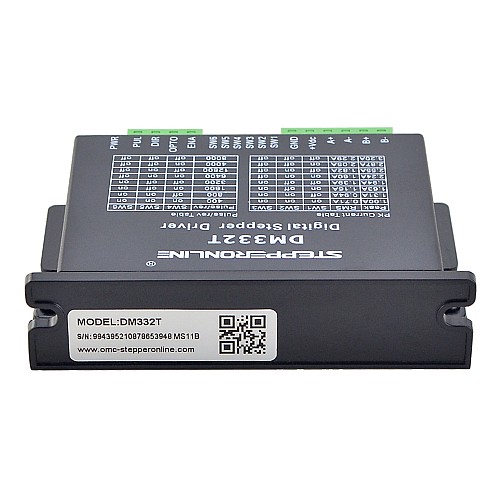

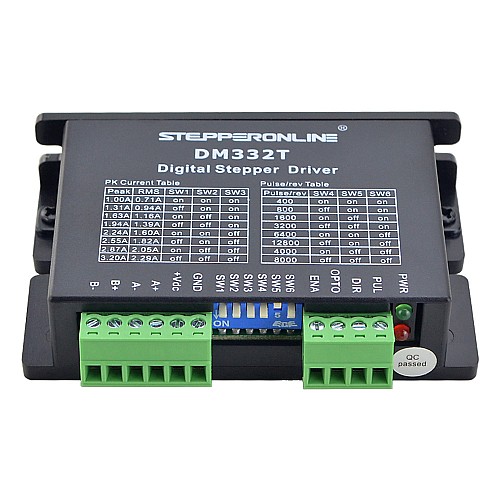

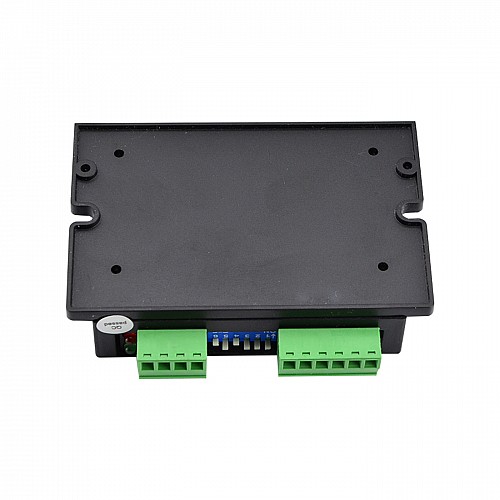

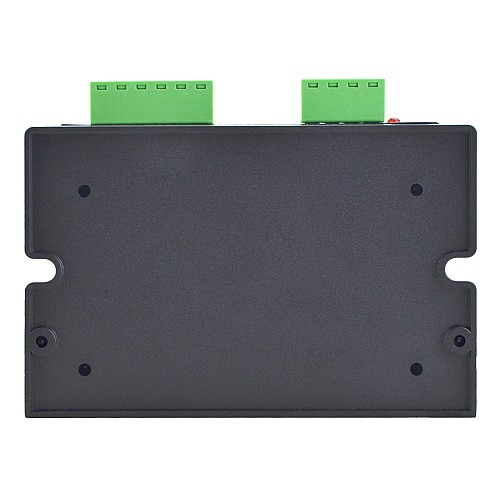

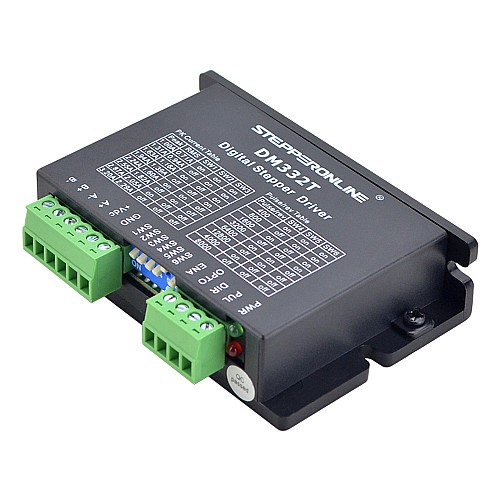

Unidad paso a paso digital 1.0-3.2A 10-30VDC para motor paso a paso Nema 17, 23

Este es un Driver paso a paso digital implementado con tecnología avanzada de control paso a paso. Es fácil de usar y se puede usar para accionar motores de 2 y 4 fases(de tamaño Nema 17 a Nema 23) sin problemas con menos calor y ruido. Funciona con un voltaje de 10 - 30 V CC y puede proporcionar una corriente máxima máxima de 3,2A. Puede configurar los interruptores DIP para obtener la corriente y los micropasos que necesita.

Características clave

• Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
• Identificación automática del motor y configuración automática de parámetros para un par óptimo de motores de amplio rango
• Control de paso y dirección(PUL/DIR)
• Pasos múltiples para un movimiento suave del motor
• Entradas aisladas ópticamente
• Voltaje de entrada 10 - 30VCC
• 8 resoluciones de micropaso seleccionables de 400-12800 a través de interruptores DIP
• 8 ajustes de corriente de salida seleccionables de 1 a 3,2A a través de interruptores DIP
• Arranque suave sin "salto" cuando se enciende
• Frecuencia de entrada de pulsos hasta 60KHz
• Reducción automática de corriente inactiva
• Protecciones por sobretensión y sobrecorriente

Especificaciones electricas

• Corriente máxima de salida: 1~3,2A(2,3RMS)
• Voltaje de entrada: +10~30VCC
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~60kHz
• Resistencia de aislamiento: 100MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 50℃ MÁX.
• Vibración: 10-50Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: Approx.90g(3.5oz)
