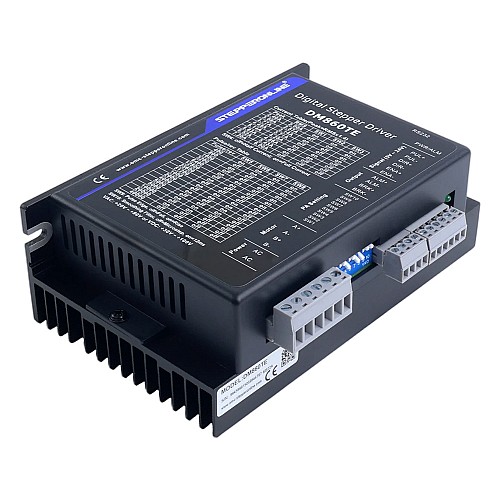

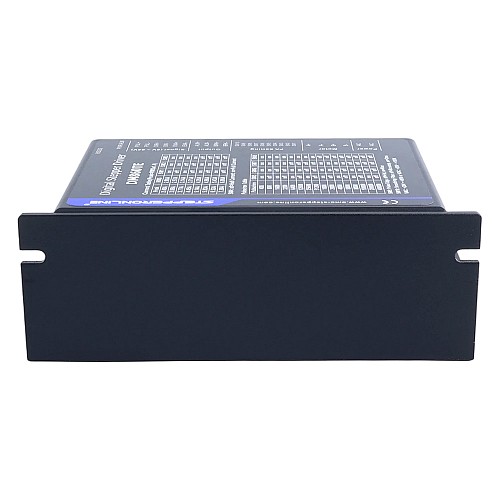

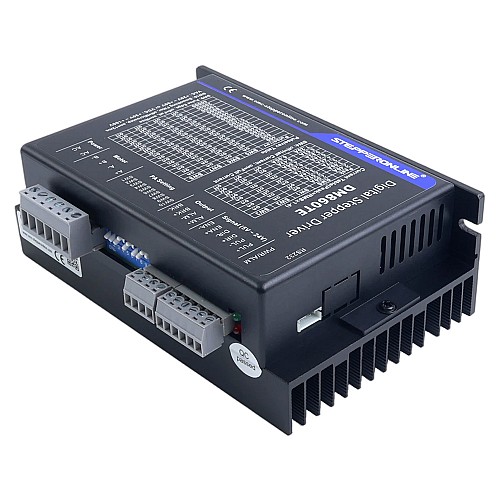

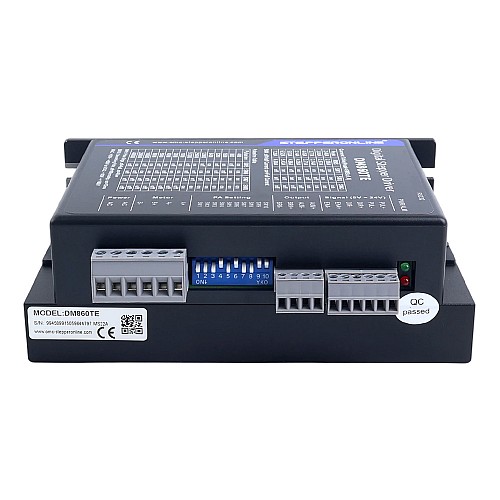

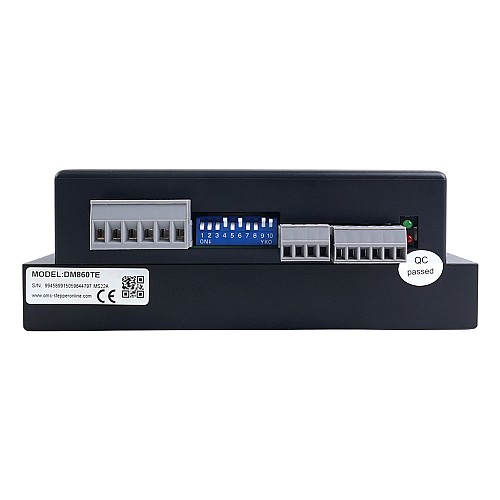

Controlador paso a paso digital serie TE 2,4-7,2A 20-80VAC/30-100VDC para motor Nema 34

Los drivers de pasos de la serie TE son versiones actualizadas basadas en la serie T, que ofrecen una excepcional relación costo-eficacia. Si bien conservan una funcionalidad y un rendimiento casi idénticos a la serie T, hemos reducido significativamente el umbral de entrada del producto mediante la optimización de costos, haciendo que los drivers de pasos de alta calidad sean más accesibles.
Este es un driver de pasos digital de la serie TE con una corriente pico de salida de 2,4~7,2A y un voltaje de entrada de 20~80V CA/30~100V CC. Está diseñado para motores de pasos Nema 23, 24, 34 con un precio más competitivo que el DM860T.
Funcionalmente, el TE tiene una exclusiva "Detección de circuito abierto en el devanado del motor". Este monitoreo en tiempo real advierte sobre riesgos de circuito abierto, reduciendo daños en los equipos y tiempo de inactividad, y aumentando la confiabilidad. Las entradas ópticamente aisladas con 5V a 24V permiten una fácil integración con más sistemas de control y simplifican la configuración. Tenga en cuenta que los drivers de la serie TE solo admiten entrada de pulso único.

Características principales

• Detección de circuito abierto en el devanado del motor
• Entradas ópticamente aisladas con 5V a 24V
• Solo admite pulso único
• Reducción automática de corriente en reposo
• Adecuado para motores de 2 fases y 4 fases
• Admite modos PUL/DIR y CW/CCW
• Protección contra sobretensión y sobrecorriente
• Arranque suave sin "saltos" al encender
• La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200 kHz, compatible con TTL y entrada ópticamente aislada

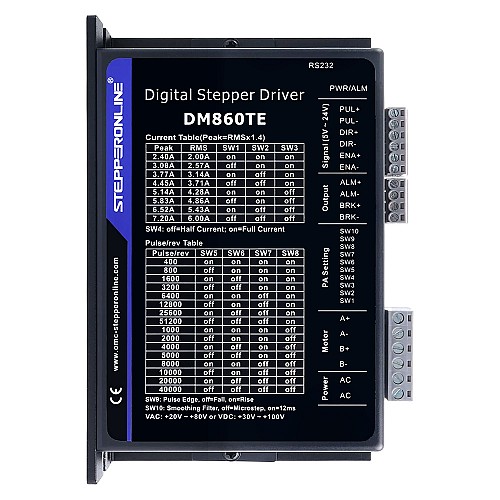

• 8 corrientes pico seleccionables: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Tecnología de autoidentificación del motor y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
• La multi-microstepping permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, lo que ofrece un movimiento del motor más suave
• 16 resoluciones de micropaso seleccionables: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Especificaciones eléctricas

• Corriente pico de salida: 2,4~7,2A(2,0~6,0 RMS)
• Voltaje de entrada: 20~80V CA / 30~100V CC
• Voltaje de entrada lógica: 5~24VCC
• Corriente de entrada lógica: 7~20mA
• Frecuencia de entrada de pulsos: 0~200kHz
• Ancho de pulso: 2,5µs
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77℉)

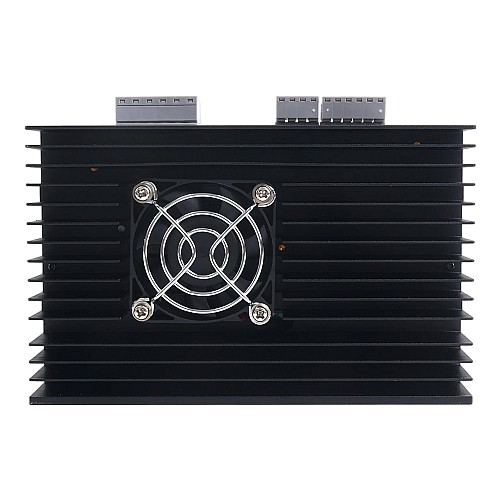

• Enfriamiento: Enfriamiento natural o forzado
• Ambiente: Evitar polvo, niebla de aceite y gases corrosivos
• Humedad: 40% HR – 90% HR
• Temperatura de funcionamiento: 0℃ – 40℃
• Vibración: 10-55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ – 65℃

Lista de equipaje

• 1 x DM860TE: Controlador paso a paso digital serie TE 2,4-7,2A 20-80VAC/30-100VDC para motor Nema 34

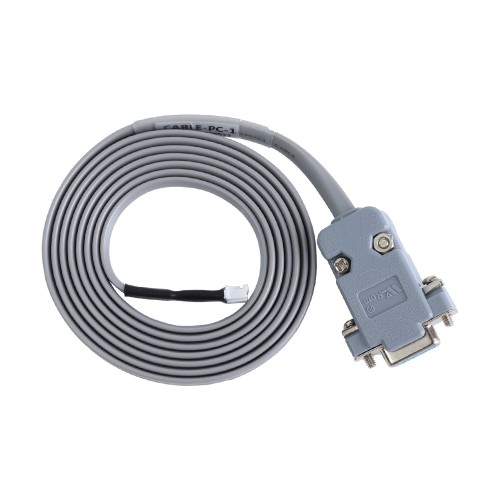

• 1 x CABLE-PC-1: Cable RS232 para controlador
