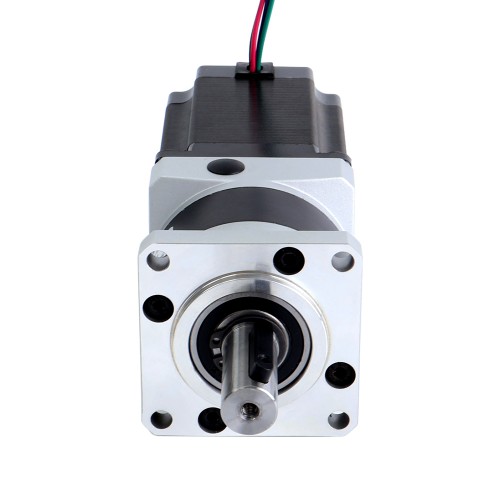

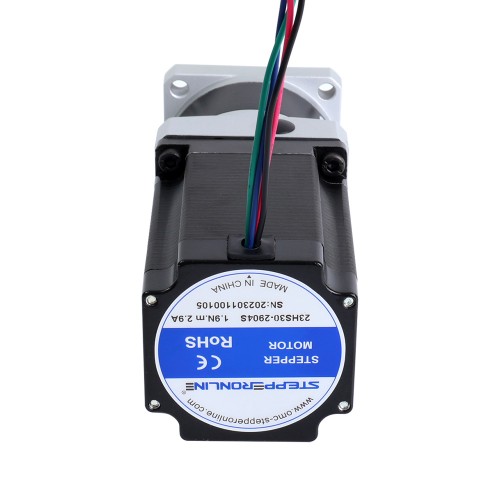

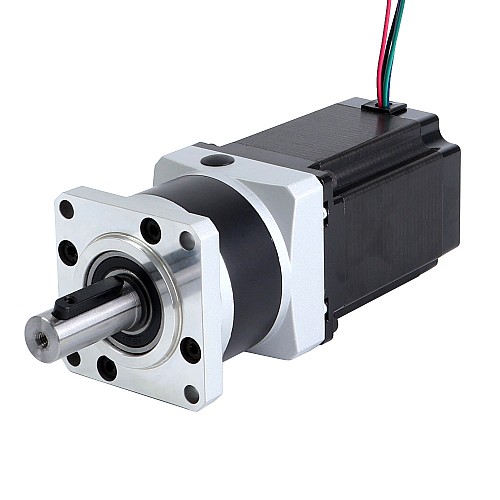

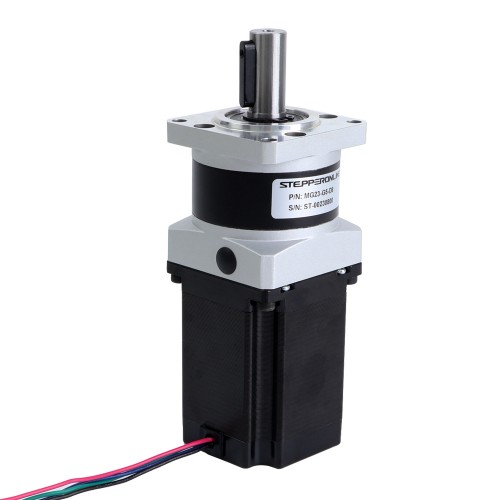

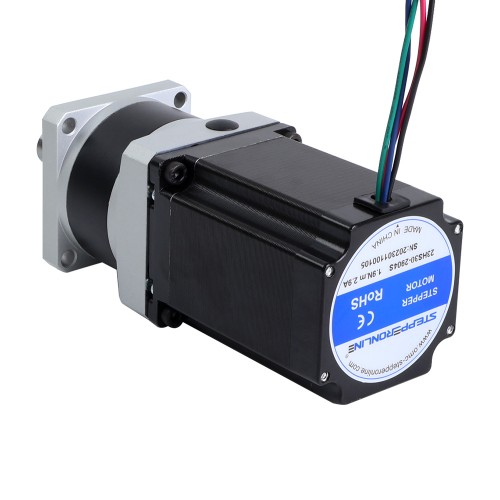

Motor paso a paso Nema 23 L=76.5mm Relación de transmisión 5:1 Reductor planetario de la serie MG

0 Comentarios - Escribir Comentario

M$801.00

5 o más M$768.00

10 o más M$737.60

50 o más M$709.40

100 o más M$683.40

En stock: 10000
Modelo: 23HS30-2904S-MG5
Peso bruto: 1.85kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de (Haga clic en país para stock en directo)

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 23 está equipado con una caja de engranajes de alta precisión de la serie MG. La relación de transmisión es 5:1 y el máx. la reacción es de 30arcmin. Es una excelente opción para aplicaciones que requieren buena precisión pero bajo costo.
Como acoplamiento de eje incorporado en la caja de cambios de la serie MG, puede cambiar el motor o la caja de cambios fácilmente.

Especificaciones eléctricas

Número de pieza: 23HS30-2904S-MG5
Tipo de motor: paso a paso bipolar
Par de retención sin caja de cambios: 1,89Nm(267,65oz.in)
Corriente nominal/fase: 2,9A
Resistencia de fase: 1,13ohms
Inductancia: 4,8mH±20 %(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Metalurgia de polvos
Relación de engranajes: 5:1
Eficiencia: 90%
Juego en vacío: <=30arcmin
Torsión máxima permitida: 25Nm(221,27lb-in)
Momento. Par permitido: 50Nm(442,54lb-in)
Ruido: <=55dB
Clasificación de impermeabilidad: IP54
Vida útil: 20000h

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del motor: 76,5mm
Longitud de la caja de cambios: 55,5mm
Tipo de eje de salida: chavetero
Diámetro del eje de salida: Φ14mm
Longitud del eje de salida: 34mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	2.9
Inductancia(mH)	4.8
Resistencia de fase(ohms)	1.13
Torque de sujeción sin caja de cambios(N.m)	1.89
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje único
Juego	<=30arcmin
Longitud del cuerpo(mm)	132
Material del engranaje	Metalurgia de polvos
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	5
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
