Drivers para motores paso a paso integrado 3-8A 10-40VDC para motor paso a paso NEMA 23

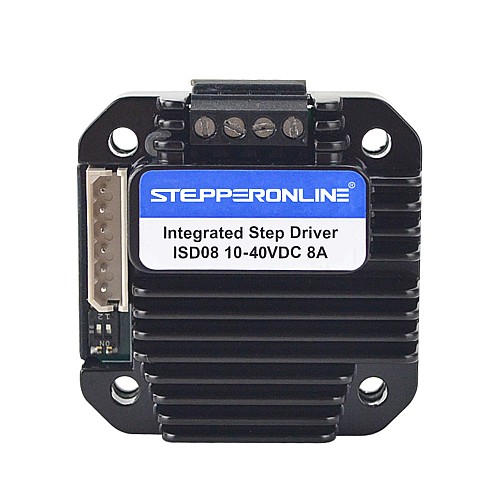

El ISD08 es una serie de control de puerto paralelo de Driveres de motor paso a paso en miniatura de alto rendimiento. Su mayor característica es su pequeño tamaño y gran capacidad de conducción. Su espesor es inferior a 14mm. Se pueden montar directamente en motores paso a paso de la serie NEMA 23 con la brida correspondiente. ISD08 puede proporcionar una corriente máxima ajustable de 3-8A. Su función de compensación de corriente de alta velocidad puede compensar los efectos de la fuerza contraelectromotriz cuando el motor gira a alta velocidad.

Características clave

• Tamaño miniatura 42,3 x 42,3 x 16,5mm
• Integrado con el motor, también puede funcionar por separado
• Carcasa de fundición de precisión de aluminio, resistente y duradera, buena disipación de calor
• Voltaje de entrada de amplio rango
• Corriente de salida ajustable de 3 - 8A
• 5 resoluciones de micropasos seleccionables que incluyen 200, 400, 800, 1600, 3200
• Corriente constante bipolar de puente H, controlable en línea fuera de línea / habilitado
• Entradas con aislamiento óptico
• Reducción de corriente automática
• Frecuencia máxima de paso completo 12KHz; frecuencia máxima de 3200 micropasos 200KHz

Especificaciones electricas

• Corriente máxima de salida: 3 - 8A
• Voltaje de entrada: 10 - 40VCC
• Frecuencia de entrada de pulso: 5 - 12KHz(paso completo)
• Resistencia de aislamiento: más de 100MΩ
• Rigidez dieléctrica: 500VAC por 1MIN.

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Enfriamiento: enfriamiento natural
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Humedad: Menos del 80% HR
• Temperatura de operacion: -40℃ - 85℃
• Vibración: 3G máx.
• Temperatura de almacenamiento: -50℃ - 150℃
• Tamaño: 42,3 x 42,3 x 16,5mm
• Peso: 52,9 g(1,866oz)
