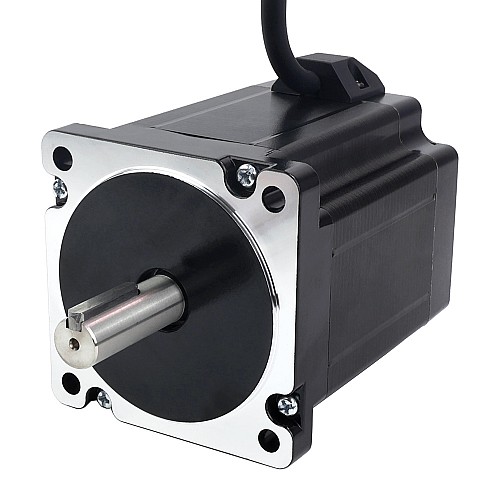

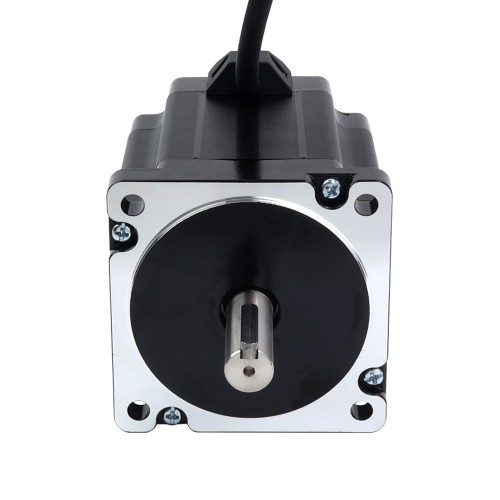

Motor paso A paso Nema 34 de doble eje con chavetero 6,8Nm(962,96oz.in) 86x86x98mm 4 cables

1 Comentarios - Escribir Comentario

M$687.80

5 o más M$661.60

10 o más M$637.40

50 o más M$614.80

100 o más M$593.80

Stock: 10000
Model: 34HS38-4204D
Weight: 3.40kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

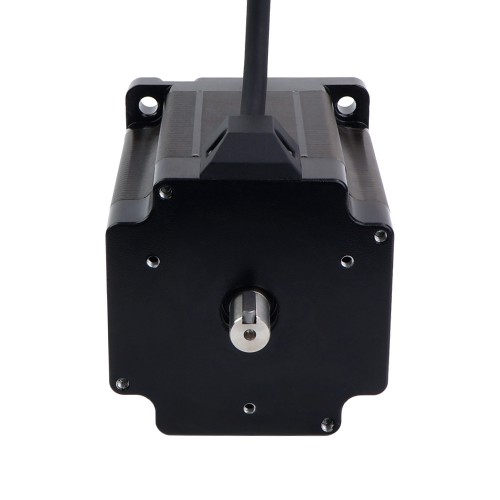

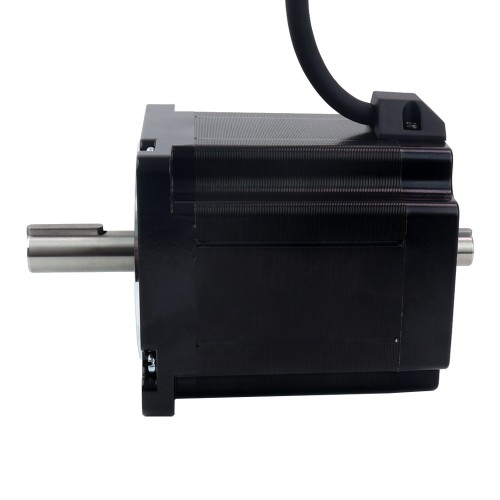

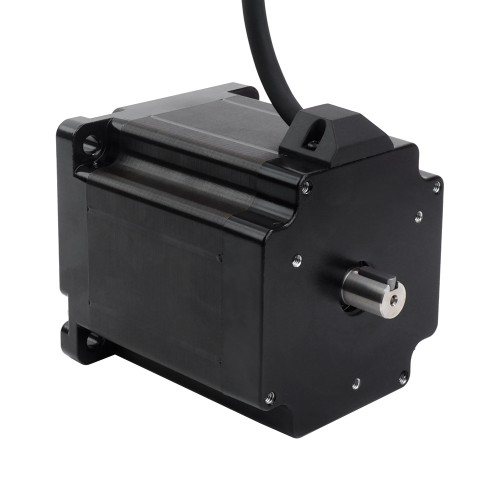

Este es un motor de doble eje con un eje trasero de 15 mm de largo y un par de retención de 6,8Nm(962,96oz.in), y el diámetro del eje es de 12 mm. Hay orificios roscados disponibles en la tapa del extremo trasero que se pueden usar para frenos, codificador para volantes.

Especificación eléctrica

Número de pieza del fabricante: 34HS38-4204D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 6,8Nm(962,96oz.in)
Corriente nominal/fase: 4.20A
Resistencia de fase: 0,95ohms
Inductancia: 8,5mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 98mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud de la llave: 25mm
Longitud del eje trasero: 15mm
Diámetro del eje trasero: 12mm
Número de clientes potenciales: 4
Longitud del cable: 550±50mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	4.20
Inductancia(mH)	8.5
Resistencia de fase(ohms)	0.95
Torque de sujeción(Ncm)	680
Torque de sujeción(oz.in)	962.96
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Eje simple/eje doble	Eje doble
Longitud del cable(mm)	550±50
Longitud del cuerpo(mm)	98
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
No. de cables	4
Producción en serie	S
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero
