YS Series Kit V2.0 Motor Paso a Paso de Closed Loop 4 Ejes 12,00Nm(1699,34oz.in) Nema 34 con Fuente de Alimentación

0 Comentarios - Escribir Comentario

M$7,956.40

5 o más M$7,724.00

10 o más M$7,505.00

50 o más M$7,298.00

100 o más M$7,102.00

En stock: 10000
Modelo: 4-CLYS120-V20
Peso bruto: 30.36kg
Certificado: ISO, CE

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

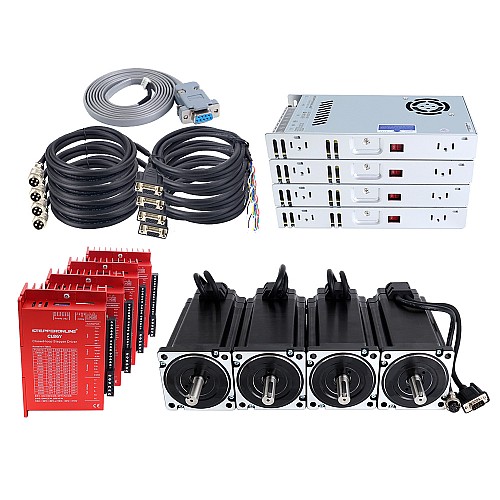

Este kit CNC incluye:

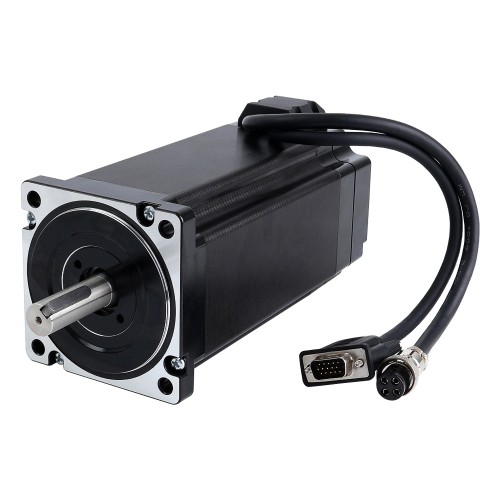

4 x 34HS59-6004D-E1000: Motor paso a paso de bucle cerrado Nema 34 12.00Nm(1699.34oz.in) with con codificador 1000PPR(4000CPR)

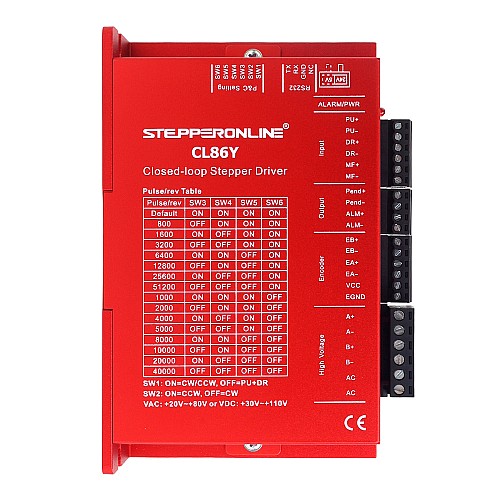

4 x CL86Y-V20: Controlador de Motor Paso a Paso con Lazo Cerrado Serie Y V2.0 0-8,5A 20-80V AC/30-110V DC para Motor Paso a Paso Nema 34
4 x LE-350-60: 350W 60V 5.8A 115/230V Alimentazione elettrica commutabile
4 x CE2-M2-18: Cable de extensión para motor y encoder AWG18
1 x CABLE-PC-2: Cable de depuración RS232

Especificaciones del Motor

Número de pieza: 34HS59-6004D-E1000
Número de fases: 2
Ángulo de paso: 1.8deg
Par de retención: 12.00Nm(1699.34oz.in)
Corriente nominal por fase: 6.0A
Resistencia de fase: 0.53ohms± 10%
Inductancia: 4.8mH ± 20%(1KHz)
Tamaño delmArco: 86 x 86mm
Longitud del cuerpo: 175mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje con chavetero: 25mm
Longitud del cable: 300mm
Clase de aislamiento: B 130°C[266°F]

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 4.2-4.3V
Frecuencia máxima de salida: 60kHz

Especificaciones del Controlador

Corriente de pico de salida: 0~8.5A(0~6RMS)
Tensión de entrada: 20~80VAC/30~110VDC(típica 48/60VDC)
Corriente de señal lógica: 7~16mA(típica 10mA)
Frecuencia de entrada de pulsos: 0~200kHz
Ancho de pulso: 2.5μS
Resistencia de aislamiento: 500MΩ

Especificaciones de la Fuente de Alimentación

Número de pieza: LE-350-60
Tensión de entrada: 115/230VAC ± 20%
Frecuencia de entrada: 47-63Hz
Corriente de entrada: 40A / 230VAC
Tensión de salida: 60V
Corriente de salida: 5.8A
Potencia de salida nominal: 350W
Corriente de fuga: <0.5mA / 230VAC
Dimensiones: 215*115*30 mm(L*W*H)
Filtro EMI interno
Alta eficiencia y bajo costo
Refrigeración por aire forzado mediante ventilador DC integrado
Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión del Motor y el Encoder

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Encoder	EA+	VCC	GND	EB+	EB-	EA-

La CL86Y-V20 mejora la CL86Y al añadir un selector 5V/24V e incluir un cable de depuración RS232 gratuito.

Las funciones comunes de los controladores de la serie Y han sido configuradas y pueden usarse sin depuración. Si se requiere una depuración adicional, haga clic aquí para comprar el cable de depuración necesario.

El motor incluye un cable altamente flexible que puede doblarse 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	6.0
Inductancia(mH)	4.8
Número de ejes	4
Referencia de voltaje de entrada(V)	24 - 80AC / 36 - 110DC
Resistencia de fase(ohms)	0.53
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	Fuente de alimentación
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie YS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
LE-350-60.STEP	2.28MB	Download
LE-350-60.pdf	229.51KB	Download
CE2-M2-18.pdf	115.55KB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
34HS59-6004D-E1000.STEP	7.39MB	Download
34HS59-6004D-E1000_Full_Datasheet.pdf	144.91KB	Download
