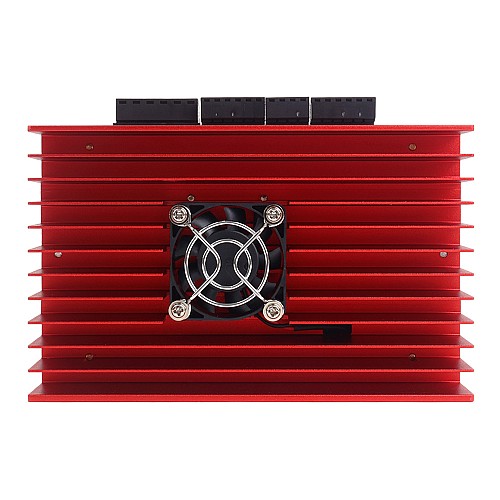

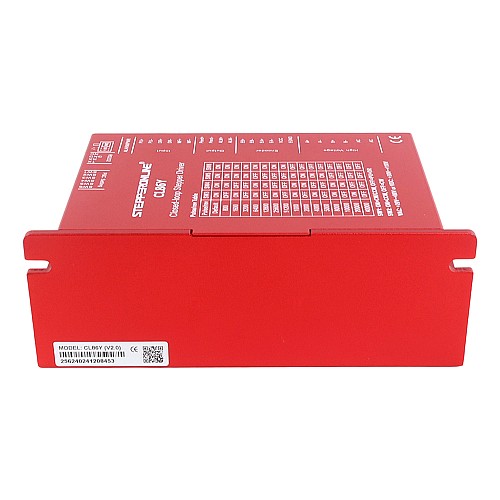

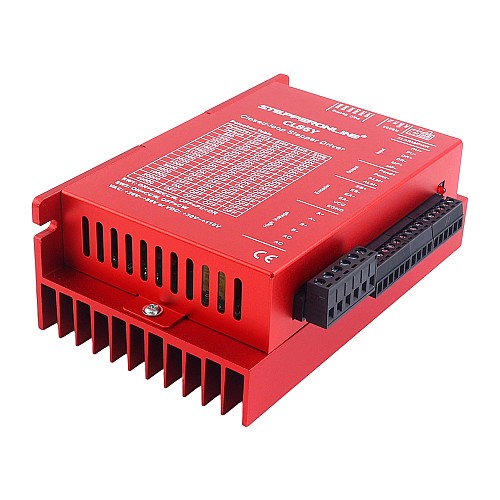

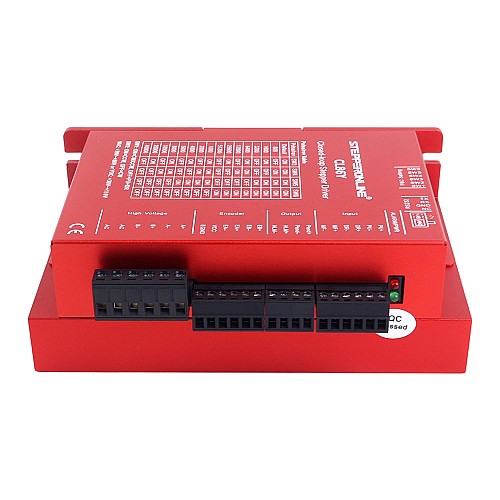

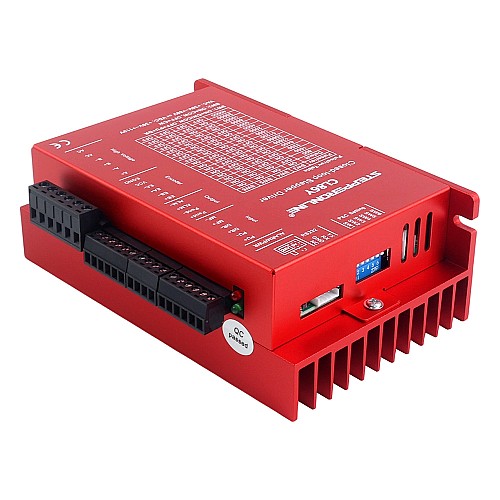

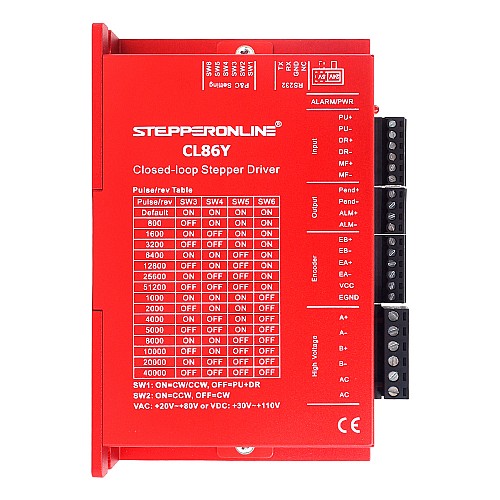

Y Series Controlador para motor paso a paso Closed Loop V2.0 0-8,5A 20-80VAC/30-110VDC para motor paso a paso Nema 34

El CL86Y-V20 es una versión mejorada del CL86Y, que cuenta con un selector de voltaje lógico 5V/24V y un puerto de depuración RS232 que reemplaza el puerto USB. Este controlador paso a paso de bucle cerrado de la serie Y admite 0–8,5A y opera a 20–80VAC / 30–110VDC, diseñado para motores paso a paso Nema 34.
Utilizando tecnología de control DSP de 32 bits de próxima generación y tecnología de control vectorial de ángulo de potencia, alcanza velocidades superiores a 3000 rpm. En comparación con controladores de bucle abierto estándar, reduce significativamente la caída de par a altas velocidades, mejorando el rendimiento del motor y la utilización del par, lo que aumenta la eficiencia y precisión del mecanizado. Su control de corriente basado en la carga reduce eficazmente el calentamiento del motor, prolongando su vida útil. La salida de alarma incorporada facilita el monitoreo y control por el sistema principal, mientras que la alarma de error de posición garantiza un funcionamiento seguro del equipo.

Características clave

• Cable de depuración RS232 gratuito incluido
• Selector de voltaje lógico 5V/24V
• Recepción de señal de pulso de 3.3V más estable
• Nueva generación de tecnología de control DSP de 32 bits, rentable, estable y excelente rendimiento antivibratorio
• Rango de voltaje de entrada: AC20V-80V/DC30~110V, total 16 micropasos
• Frecuencia de respuesta de pulso máxima hasta 200kHz
• Poca atenuación de par, velocidad puede alcanzar 3000 rpm
• Salida incorporada "en posición" y alarma para fácil detección y control
• Regula la corriente inteligentemente, reduce vibraciones, ruido y calor, aumenta la eficiencia en un 35%
• Función de selección de pulso simple/doble, configuración de fábrica predeterminada: control pulso + dirección
• Excelente rendimiento a alta velocidad y rigidez, combinación perfecta de las ventajas de servos y paso a paso

Especificaciones eléctricas

• Corriente máxima de salida: 0~8,5A(0~6 RMS)
• Voltaje de entrada: 20~80VAC/30~110VDC(Típico 48/60VDC)
• Corriente de entrada lógica: 7~20mA
• Frecuencia de entrada de pulsos: 0~200kHz
• Ancho de pulso: 2,5μs
• Resistencia de aislamiento: 500 MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77℉)

• Refrigeración: Natural o forzada
• Entorno: Evitar polvo, neblina de aceite y gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40%RH－90%RH
• Temperatura de operación: 0℃ - 50℃
• Vibración: 10-50Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: Aprox. 280g

Tensiones de accionamiento recomendadas para motores paso a paso

Contenido del paquete

• 1 x Controlador CL86Y-V20
• 1 x CABLE-PC-2 (Cable de depuración RS232)
