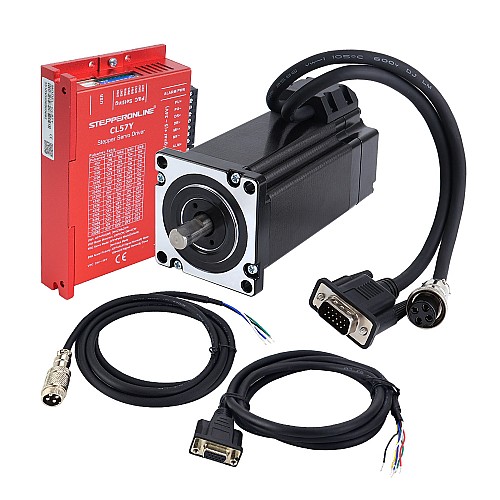

YS Series Kit CNC Motor Paso a Paso de Closed Loop 1 Eje 4,00Nm(566,45oz.in) Motor Nema 24 y Controlador

• 1 x 24HS40-5004D-E1000: Motor paso a paso de bucle cerrado Nema 24 4.00Nm(566.45oz.in) con codificador 1000PPR(4000CPR)
• 1 x CL57Y: Drivers para motores de circuito cerrado de la serie Y 0-7.0A 24-50VDC para motor Nema 17, 23, 24
• 1 x CE2-M2-20: 1.7m(67") Cable de extensión para motor y encoder AWG20

Especificaciones del Motor

• Número de pieza: 24HS40-5004D-E1000
• Número de fases: 2
• Par de retención: 4.00Nm(566.45oz.in)
• Corriente nominal por fase: 5.0A
• Resistencia de fase: 0.6ohms
• Inductancia: 2.6mH ± 20%(1KHz)
• Tamaño delmArco: 60 x 60mm
• Longitud del cuerpo: 122mm
• Diámetro del eje: Φ10mm
• Longitud del eje: 21mm
• Longitud del eje tipo D: 15mm
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificaciones del Encoder

• Tipo de circuito de salida: Tipo diferencial
• Tipo de encoder: Incremental óptico
• Resolución del encoder: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Tensión de alimentación mínima: 4.5V
• Tensión de alimentación máxima: 5V
• Corriente de salida: 25mA
• Tensión de salida alta: 4.5V
• Tensión de salida baja: 4.2-4.3V
• Frecuencia máxima de salida: 60kHz

Especificaciones del Controlador

• Corriente de pico de salida: 0~7A(0~5RMS)
• Tensión de entrada: +24~50VDC(típica 36VDC)
• Corriente de señal lógica: 7~16mA(típica 10mA)
• Frecuencia de entrada de pulsos: 0~200kHz
• Ancho de pulso: 2.5μS
• Resistencia de aislamiento: 500MΩ

Conexión del Motor y el Encoder
