Driver de motor CC sin escobillas DBLC-01

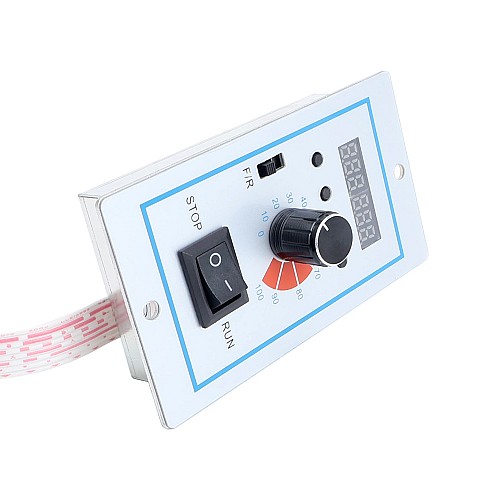

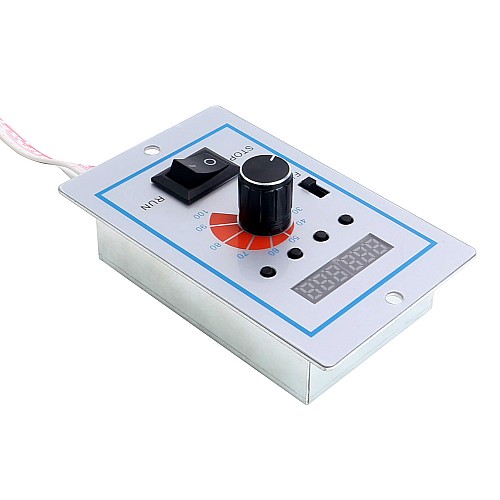

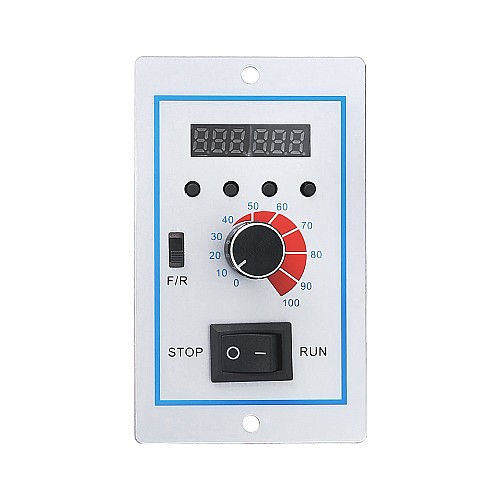

Función de la caja de control

1. Velocidad de visualización. Puede mostrar la velocidad de rotación en tiempo real del motor.
2. Botón Start/Stop en el panel para controlar el arranque/parada del motor.
3. Las teclas de avance y retroceso en el panel pueden controlar el modo de funcionamiento hacia adelante y hacia atrás del motor.
4. El potenciómetro de ajuste de velocidad en el panel permite el ajuste continuo de las diferentes velocidades del motor.

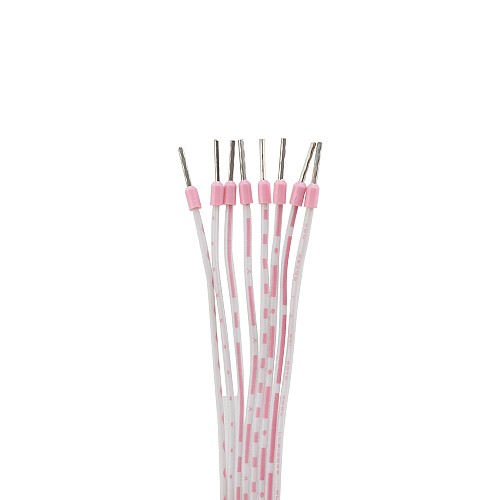

Descripción de la interfaz de terminal

1 GND: señal de tierra
2 F/R: cambiar la dirección de funcionamiento del motor
3 ES: control de arranque/parada del motor
4 BK: control de frenado eléctrico de motores
5 SV: entrada analógica 0-5vdc para controlar la velocidad del motor desde 0 hasta la velocidad establecida
6 PG: entrada de señal para la velocidad del motor, visualización de la velocidad de rotación
7 ALM: señal de entrada para alarmas. ERR se muestra cuando se activa una alarma
8 + 5V: regulación de velocidad de voltaje, potenciómetro continuamente ajustable en SV y GND
