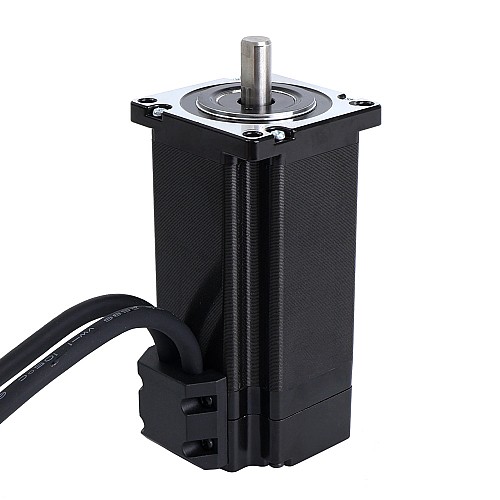

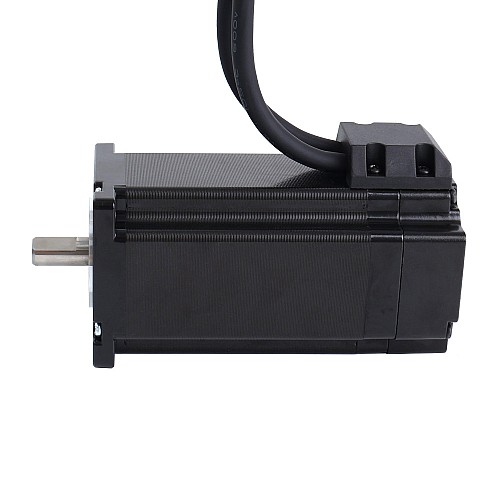

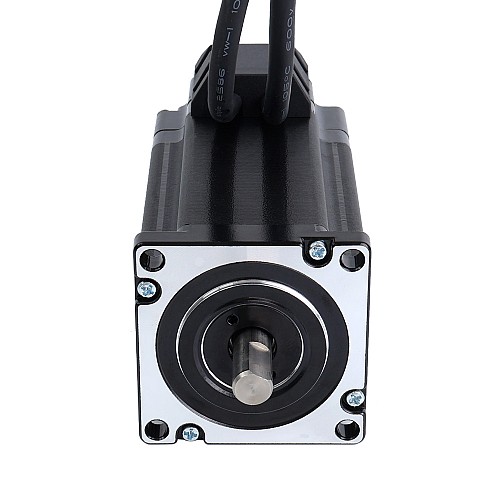

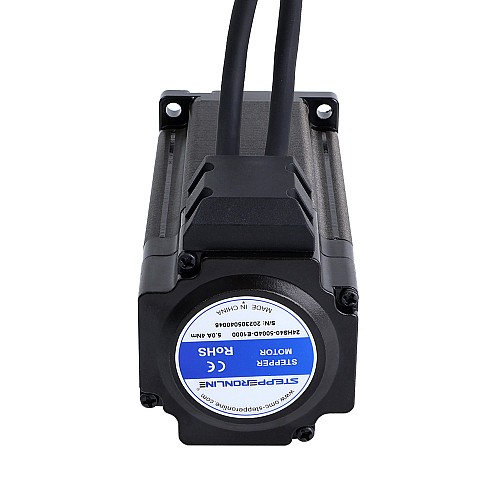

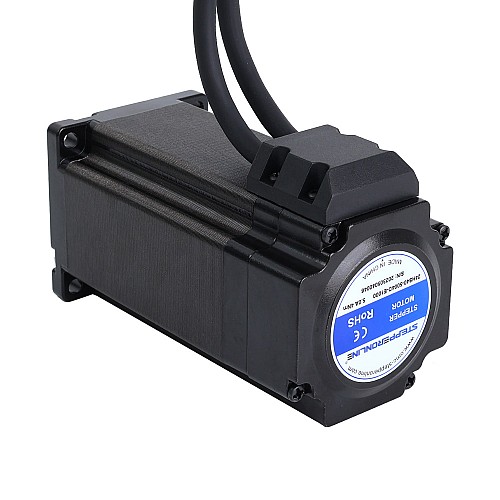

Motor de circuito cerrado Nema 24 serie S 4,0Nm(566,45oz.in) codificador 1000PPR(4000CPR)

Motor de circuito cerrado Nema 24 serie S 4,0Nm(566,45oz.in) codificador 1000PPR(4000CPR)

2 Comentarios - Escribir Comentario

M$737.40

5 o más M$707.00

10 o más M$679.00

50 o más M$653.20

100 o más M$629.20

In Stock: 10000
Model: 24HS40-5004D-E1000
Gross Weight: 1.90kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 568

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Reino Unido

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 24HS40-5004D-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 4,0Nm(566,45 oz.in)
Corriente nominal/fase: 5,0A
Resistencia de fase: 0,6ohmios ± 10%
Inductancia: 2,6mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 122mm
Diámetro del eje: Φ10mm
Longitud del eje: 21mm
Longitud del eje del chavetero: 15mm
Longitud del cable: 300mm
Peso: 1,62kg

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 4.2-4.3V
Frecuencia máxima de salida: 60kHz

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

El soporte aplicable para este motor es ST-M13.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	5
Inductancia(mH)	2.6
Resistencia de fase(ohms)	0.6
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	400
Torque de sujeción(oz.in)	566.45
¿Tiene curva de par/empuje?	Sì
Especificación Física
Diámetro del eje(mm)	10
Longitud del cuerpo(mm)	122
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 24 (60 x 60)
