Driver de Pasos de Circuito Cerrado Serie Y V2.0 0-7,0A 24-50VDC para Motor Paso a Paso Nema 17, 23, 24

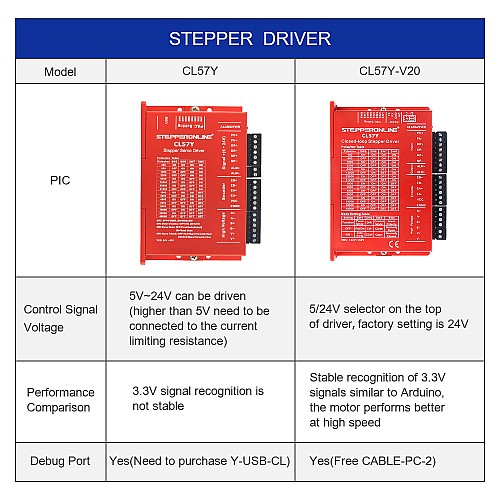

El CL57Y-V20 es una versión mejorada del driver de motor paso a paso en lazo cerrado CL57Y, diseñado para ofrecer mayor versatilidad y facilidad de uso. Las mejoras clave incluyen un selector de voltaje lógico 5V/24V, un puerto de depuración RS232 (que reemplaza la interfaz USB) y una recepción de señal de pulso de 3.3V más estable.
Operando dentro de un rango de voltaje de entrada de 24–50 VDC y un rango de corriente de 0–7.0 A, el driver ofrece un control robusto y preciso para motores paso a paso NEMA 17, 23 y 24, lo que lo hace adecuado para una amplia variedad de aplicaciones de control de movimiento.
El driver incorpora un DSP de 32 bits y tecnología de control vectorial, permitiendo velocidades del motor superiores a 3000 rpm. En comparación con los drives de lazo abierto tradicionales, reduce significativamente la caída de par a altas velocidades, mejorando tanto el rendimiento del motor como la utilización del par para una mayor eficiencia y precisión de mecanizado. Además, la regulación de corriente basada en la carga ayuda a minimizar el calentamiento del motor, extendiendo su vida útil. Las funciones integradas de salida de alarma y monitoreo de error de posición apoyan una integración de sistema segura y confiable.

Características Principales

• Cable de depuración RS232 gratuito incluido
• Selector de voltaje lógico 5V/24V
• Recepción de señal de pulso de 3.3V más estable
• Utiliza un DSP de 32 bits de nueva generación para una operación estable y económica con rendimiento anti-vibración superior
• Amplio rango de voltaje de entrada: 24-50VDC; admite 16 resoluciones de micropasos
• Alta frecuencia de respuesta de pulso, hasta 200kHz
• Caída de par mínima a altas velocidades, admite rotaciones de hasta 3000rpm
• Señales integradas de posición y salida de alarma para simplificar el monitoreo y control del sistema
• El ajuste inteligente de corriente reduce la vibración, el ruido y el calentamiento del motor, mejorando la eficiencia general hasta en un 35%
• Configurable para modos de pulso único o doble pulso (valor de fábrica por defecto: pulso + dirección)
• Excelente rendimiento a alta velocidad y rigidez, la combinación perfecta de las ventajas de servo y paso a paso

Especificaciones Eléctricas

• Corriente de Pico de Salida: 0~7.0A(0~5.6RMS)
• Voltaje de Entrada: 24~50VDC
• Corriente de Entrada Lógica: 1~7.5mA
• Frecuencia de Pulso de Entrada: 0~200kHz
• Resistencia de Aislamiento: 10MΩ

Ambiente Operativo y Otras Especificaciones (Tj = 25℃/77℉)

• Enfriamiento: Enfriamiento natural o forzado
• Ambiente: Evitar polvo, niebla de aceite y gases corrosivos
• Temperatura Ambiente: 0℃ － 65℃
• Humedad: 40%RH－90%RH
• Temperatura de Operación: 0℃ － 50℃
• Vibración: 10-50Hz / 0.15mm
• Temperatura de Almacenamiento: -20℃ － 65℃

Lista de Empaque

• 1 x Driver CL57Y-V20
• 1 x CABLE-PC-2 (cable de depuración RS232)
