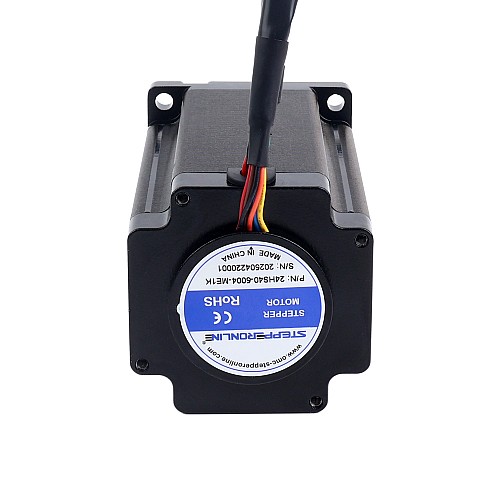

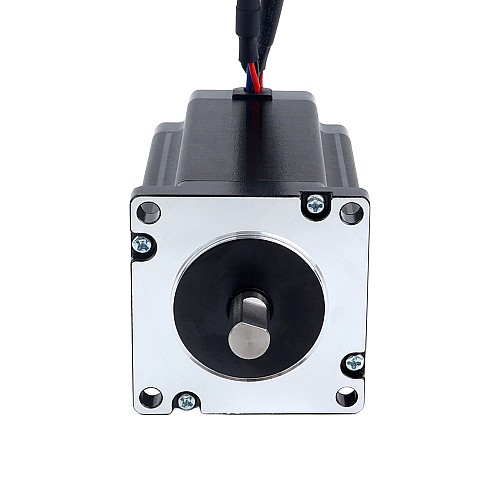

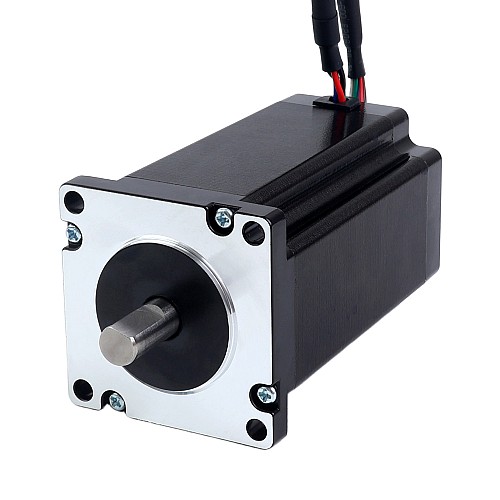

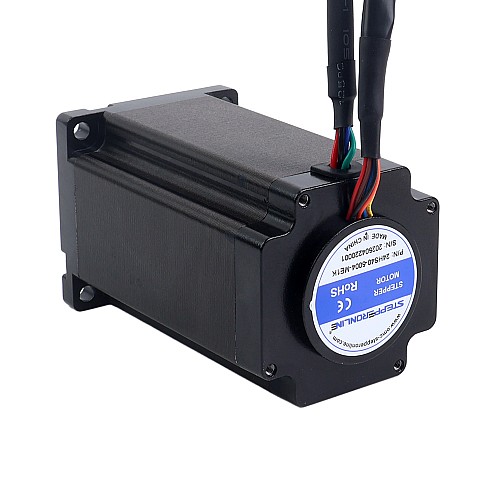

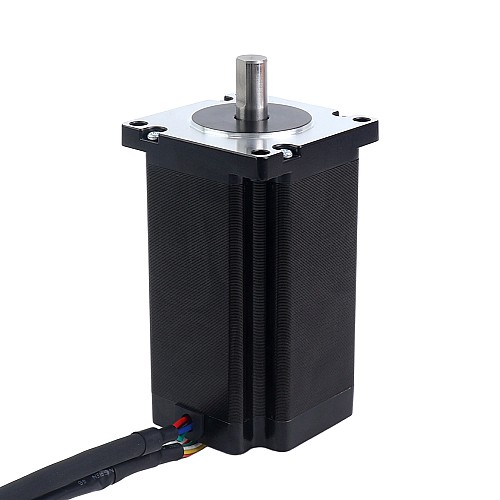

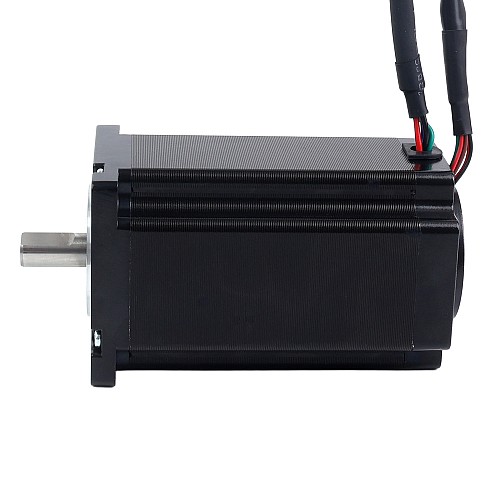

Motor paso a paso de lazo cerrado Nema 24 4,00Nm(566,45oz.in) con encoder magnético 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$659.00

5 o más M$631.80

10 o más M$606.80

50 o más M$583.60

100 o más M$562.20

In Stock: 10000
Model: 24HS40-5004-ME1K
Gross Weight: 1.82kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 18

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso de lazo cerrado Nema 24 ofrece un par de mantenimiento de 4,00Nm(566,45oz.in) y cuenta con un codificador magnético incremental compacto con salida de 3 canales y resolución de 1000PPR(4000CPR). En comparación con otros motores paso a paso de lazo cerrado del mismo tamaño, este motor proporciona un par de salida superior, lo que lo hace ideal para aplicaciones que requieren control de posicionamiento preciso en escenarios con espacio limitado pero alto par, como robots colaborativos, equipos médicos, transporte ferroviario y sistemas aeroespaciales.

Especificaciones eléctricas

Número de parte del fabricante: 24HS40-5004-ME1K
Número de fases: 2
Ángulo de paso: 1,8°
Par de mantenimiento: 4,00Nm(566,45oz.in)
Corriente nominal/fase: 5,00A
Resistencia de fase: 0,60ohms ± 10%
Inductancia: 2,60mH ± 20%(1kHz)
Clase de aislamiento: B 130°C [266 °F]

Especificaciones físicas

Tamaño del marco: 60 × 60mm
Longitud del cuerpo: 100mm
Diámetro del eje: Ø10mm
Longitud del eje: 21mm
Longitud del eje tipo D: 15mm
Longitud del cable: 500mm
Peso: 1,71kg

Especificaciones del codificador

Tipo de circuito de salida: Diferencial
Tipo de codificador: Magnético incremental
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3 canales
Tensión de alimentación mín.: 3,3V
Tensión de alimentación máx.: 5,5V
Corriente de salida: 20mA
Tensión de salida alta: 5V
Tensión de salida baja: 0,2V
Frecuencia de salida máx.: 400kHz

Conexión del motor y codificador

Motor	A+	A-	B+	B-
Cables	Verde	Negro	Rojo	Azul

Codificador	GND	VCC	EA+	EB+	EA-	EB-	EZ+	EZ-
Cables	Negro	Rojo	Marrón	Azul	Naranja	Verde	Amarillo	Blanco

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	5
Inductancia(mH)	2.6
Resistencia de fase(ohms)	0.6
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Magnético Incremental
Torque de sujeción(Ncm)	400
Torque de sujeción(oz.in)	566.45
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	10
Longitud del cuerpo(mm)	100
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Producción en serie	S
Tamaño(mm)	Nema 24 (60 x 60)
