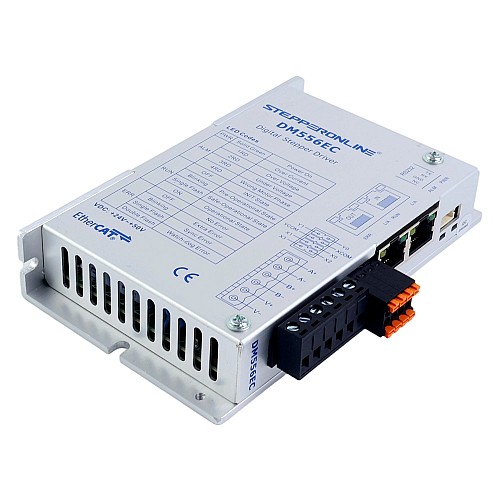

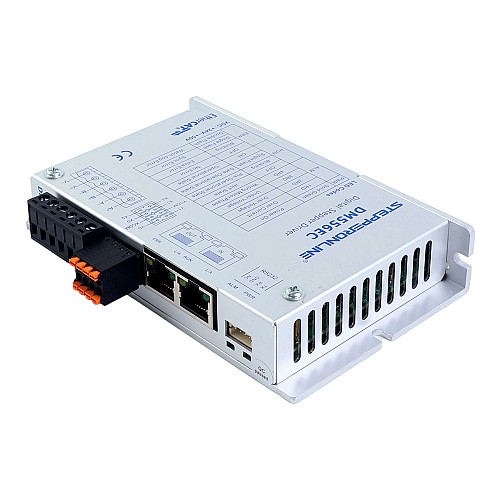

Y Series Controlador digital para motor paso a paso EtherCAT 0-5,6A 24-50VDC para motor paso a paso Nema 23, 24, 34

El DM556EC es un driver de bucle abierto de alto rendimiento con tecnología DSP de 32 bits, opera a 24–50V CC y soporta hasta 5,6A. Ofrece comunicación EtherCAT full-duplex de 100 Mbps con soporte CoE (CiA 402). El driver ofrece múltiples modos: Posición Síncrona Cíclica, Posición de Perfil, Velocidad y Homing, e incluye puertos RJ45 duales, E/S ópticamente aisladas y micropasos flexibles hasta 51200. El control suave de corriente garantiza bajo ruido, bajas vibraciones y calentamiento mínimo del motor, con protección integrada contra sobretensión, subtensión y sobrecorriente.

Características principales

• Tecnología DSP de 32 bits de nueva generación, buena relación costo-rendimiento, buena estabilidad, bajo ruido, bajas vibraciones
• Basado en el estándar de transmisión Ethernet 100BASE-TX, velocidad de transmisión hasta 100 Mbps, comunicación full-duplex
• Soporta CANopen sobre EtherCAT (CoE) y cumple con los estándares CiA 402
• Modos de trabajo soportados: Posición Síncrona Cíclica, Posición de Perfil, Velocidad de Perfil, Homing y otros

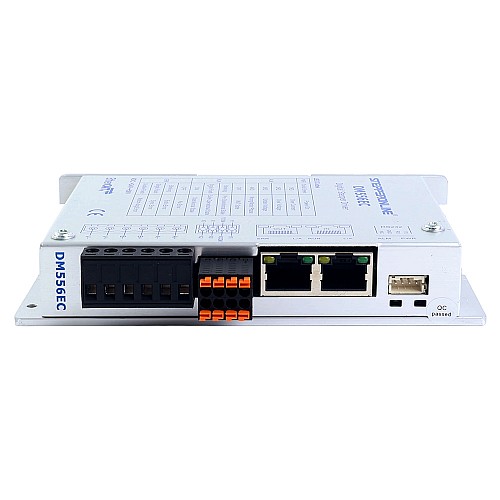

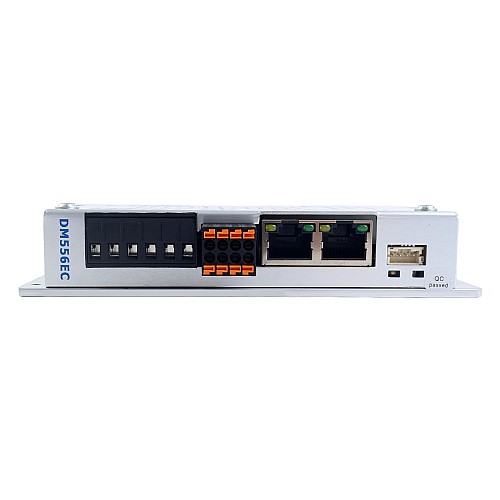

• Se utiliza un conector RJ45 de doble puerto para comunicación EtherCAT
• Cuatro puertos de entrada con aislamiento óptico con entrada de 12–24V
• Dos puertos de salida con aislamiento óptico
• Subdivisión configurable de 400A 51200, soporta relación electrónica
• Control de corriente suave y preciso, bajo calentamiento del motor
• Funciones de protección contra sobretensión, subtensión, sobrecorriente, etc.

Especificaciones eléctricas

• Corriente máxima de salida: 0 - 5,6A(0~4,0RMS)
• Tensión de alimentación de entrada: 24–50V CC (típica 24/48V)
• Corriente de entrada lógica: 5–50mA (típica 10mA)
• Tensión de entrada lógica: 12–24V (típica 24V)
• Resistencia de aislamiento: 100MΩ

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

• Enfriamiento: Natural o forzado
• Ambiente: Alejado de equipos que generen calor, evitar polvo, niebla aceitosa, gases corrosivos, vibraciones fuertes, prohibidos gases inflamables y polvo conductor
• Temperatura ambiente: 0–50 ℃
• Humedad: 40–90 % HR
• Temperatura de operación: Máx. 50 ℃
• Vibración: 10–50Hz/0,15mm
• Temperatura de almacenamiento: -20–70 ℃
• Peso: Aprox. 244g(8,61 onzas)

Contenido del paquete

• 1 x Driver DM556EC
• 1 x CABLE-PC-2 (Cable de depuración RS232)
