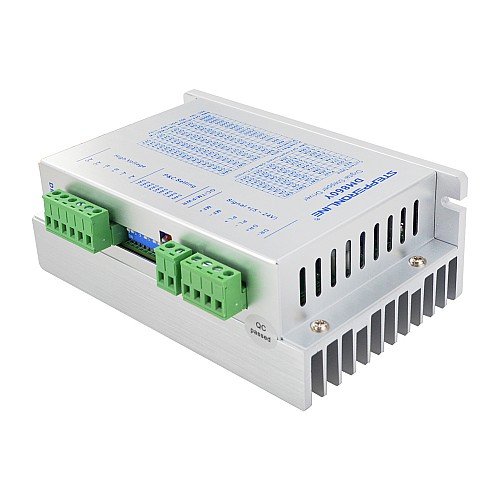

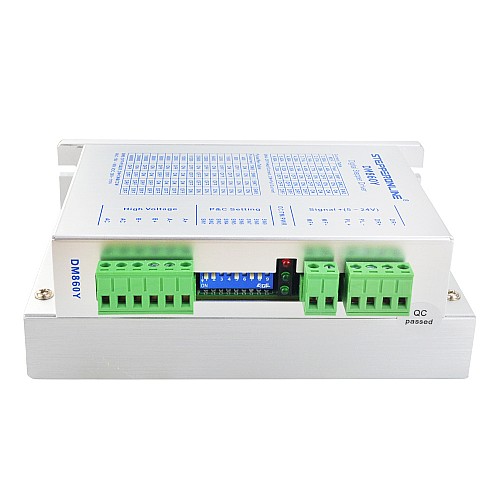

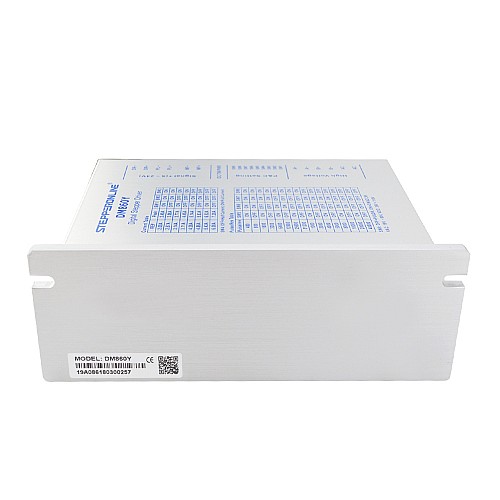

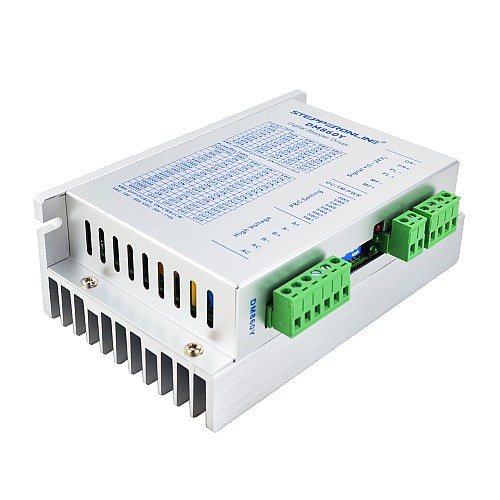

Drivers para motores paso a paso digital serie Y 2.4-7.2A AC18V-80V/DC 36V-110V para motor Nema 34

Este controlador de motor paso a paso digital de la serie Y de 2,4-7,2 A CA 18 V-80 V/CC 36 V-110 V para motor Nema 34 se utiliza principalmente en equipos médicos, máquinas dispensadoras, máquinas de grabado, equipos láser, máquinas etiquetadoras, equipos electrónicos, equipos publicitarios y otros equipos de automatización. Es particularmente eficaz en aplicaciones en las que los usuarios esperan poco calor, poco ruido, poca vibración, alta estabilidad y alta precisión.

Características clave

• Una nueva generación de tecnología de control DSP de 32 bits, rendimiento de vibración rentable, estable y excelente
• Con 16 subdivisiones de par constante de ángulo igual, hasta 256 subdivisiones
• El control actual es suave, preciso y el calor del motor es pequeño.
• La frecuencia de respuesta de impulso más alta es de hasta 200KHz
• Cuando el pulso de paso se detiene por más de 200 ms, la corriente del motor se reduce a la mitad
• Excelente suavidad en la subdivisión de baja frecuencia
• Entrada de señal diferencial aislada ópticamente, fuerte capacidad antiinterferente

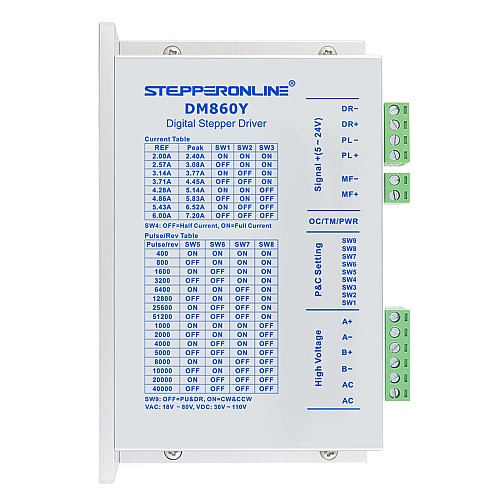

• El pico de corriente de la unidad es ajustable por debajo de 7.2A
• ango de entrada de voltaje: AC18~80V/DC 36V-110V
• Con protección contra sobrevoltaje, bajo voltaje y otros errores
• Tamaño muy pequeño, volumen 151*94*54(mm), peso 0,5kg
• Voltaje de entrada: AC18V~80V/DC 36V-110V(DC +/- power se puede conectar en cualquier orden)

Especificaciones electricas

• Corriente máxima de salida: 2,4 - 7,2A(2,0 ~ 6,0RMS)
• Corriente de señal lógica: 7 - 15mA(típico 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

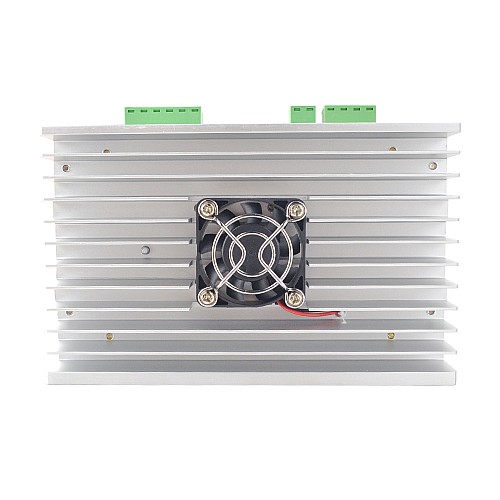

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0 － 65℃
• Humedad: 40% - 90% HR
• Temperatura de operacion: 50℃ MÁX.
• Vibración: 10-50Hz/0,15mm
• Temperatura de almacenamiento: -20 － 65℃
• Peso: aproximadamente 500g(17,64oz)

Voltajes de conducción recomendados para motores paso a paso
