Kit paso a paso de bucle cerrado Nema 23 de 3,0Nm(424,83oz.in) de 1 eje serie TS con Fuente de alimentación

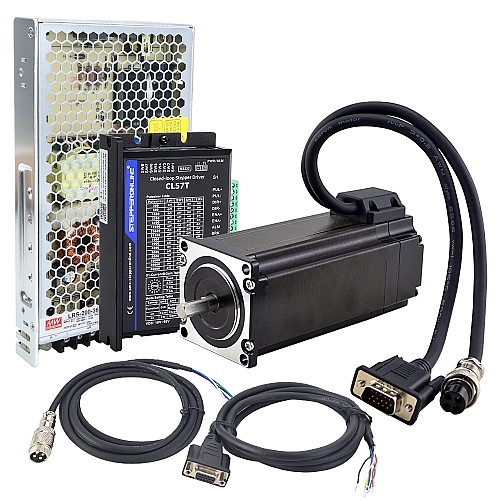

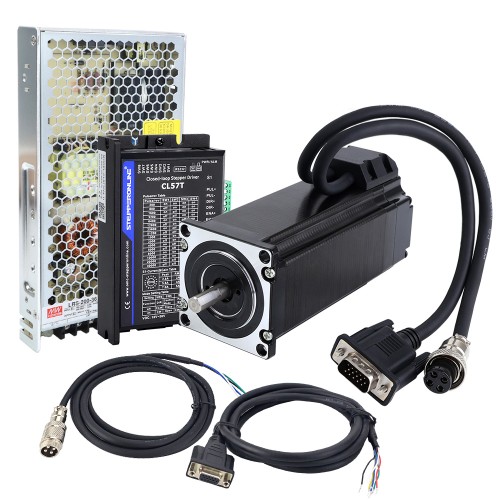

Artículos en el kit

• 1 x 23HS45-4204D-E1000 : motor paso a paso de bucle cerrado de 3,0Nm
• 1 x CL57T-V41: Drivers para motores paso a paso de bucle cerrado Nema 23/Nema 24 V4.1
• 1 x LRS-200-36 : 200W 36V 5.9A Fuente de alimentación conmutada cerrada
• 1 x CABLE-PC-1: cable de depuración RS232
• 1 x CE2-M2-20 : cables de extensión de codificador y motor de 1,7m

Especificación del motor

• Número de pieza: 23HS45-4204D-E1000
• Número de fase: 2
• Par de retención: 3,0Nm(424,83oz.in)
• Corriente nominal/fase: 4.2A
• Resistencia de fase: 0,82ohmios
• Inductancia: 3,6mH ± 20% (1KHz)
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 135mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del eje de corte en D: 15mm
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: incremental óptico
• Resolución del codificador: 1000PPR (4000CPR)
• Canales de señal de salida: 2 canales
• Voltaje de suministro mínimo: 4V
• Voltaje de suministro máx.: 5V
• Corriente de salida: 100mA
• Alto voltaje de salida: 5V
• Salida de bajo voltaje: 4,5V
• Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

• Número de parte: CL57T
• Corriente máxima de salida: 0~8A
• Voltaje de entrada: +24~48V DC (típico 36V DC)
• Corriente de señal lógica: 7 ~ 16mA (típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Interfaz de depuración RS232 disponible

• Rango de velocidad de funcionamiento más amplio
• Calentamiento del motor reducido y más eficiente
• Movimiento suave y ruido de motor súper bajo
• Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición

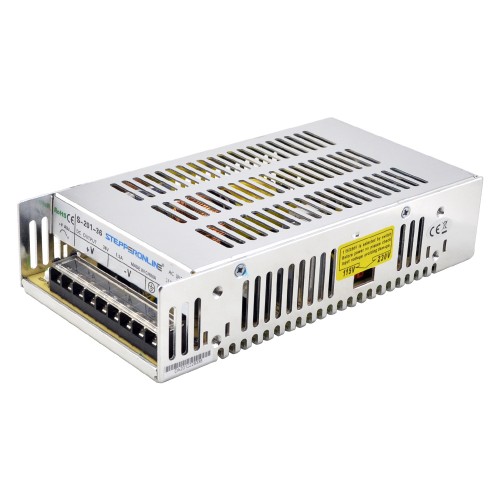

Especificación de fuente de alimentación

• Marca MEANWELL
• Número de pieza: LRS-200-36
• Salida de 36VDC 5,9A
• Rango de voltaje de entrada de CA: 90 ~ 132VCA
• 115V/230V CA seleccionado por interruptor
• Potencia nominal: 212,4W
• Rango de entrada de CA seleccionable por interruptor
• Resiste una entrada de sobretensión de 300VCA durante 5 segundos
• Protecciones: Cortocircuito / Sobrecarga / Sobre voltaje / Sobre temperatura
• Refrigeración por convección de aire libre

Conexión de motor y codificador

Conexión del cable de extensión del motor

Conexión del cable de extensión del codificador
