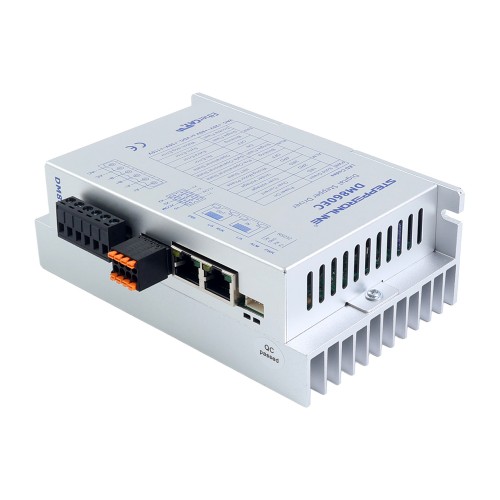

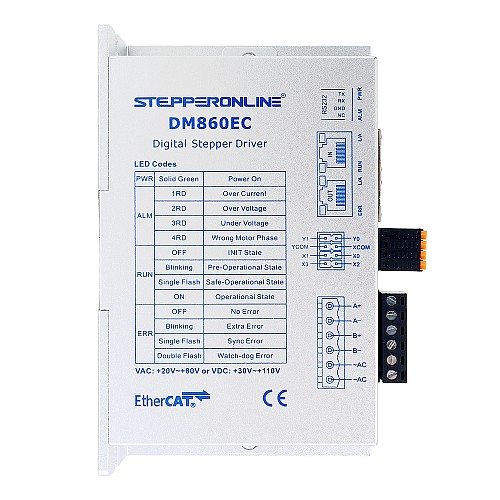

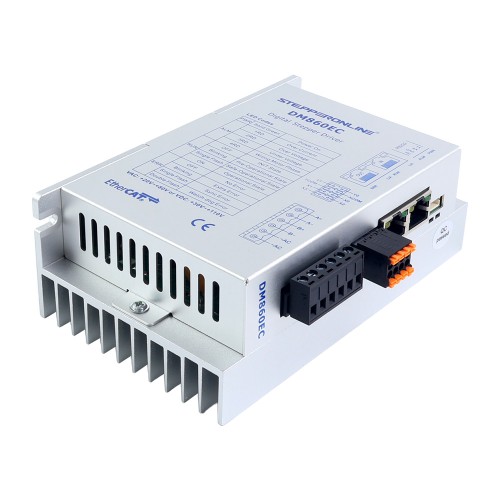

Y Series Controlador digital para motor paso a paso EtherCAT 0-8,5A 20-80VAC/30-110VDC para motor paso a paso Nema 34

El DM860EC es un controlador de alto rendimiento en lazo abierto con tecnología DSP de 32 bits, que opera a 20-80VAC/30-110VDC y soporta hasta 8,5A de corriente. Cuenta con comunicación EtherCAT full-duplex de 100Mbps con soporte CoE(CiA 402). El controlador ofrece múltiples modos: Posición Síncrona Cíclica, Posición de Perfil, Velocidad y Homing, e incluye puertos RJ45 duales, E/S ópticamente aisladas y micropasos flexibles de hasta 51200. El control de corriente suave garantiza bajo ruido, baja vibración y calentamiento mínimo del motor, con protección incorporada contra sobretensión, subtensión y sobrecorriente.

Características principales

• Nueva generación de tecnología DSP de 32 bits, alta relación costo-rendimiento, buena estabilidad, bajo ruido, baja vibración
• Basado en el estándar de transmisión Ethernet 100BASE-TX, velocidad de transmisión de hasta 100Mbps, comunicación full-duplex
• Soporta CANopen sobre EtherCAT (CoE) y cumple con los estándares CiA 402
• Se admiten modos de funcionamiento: Posición Síncrona Cíclica, Posición de Perfil, Velocidad de Perfil, Homing y otros

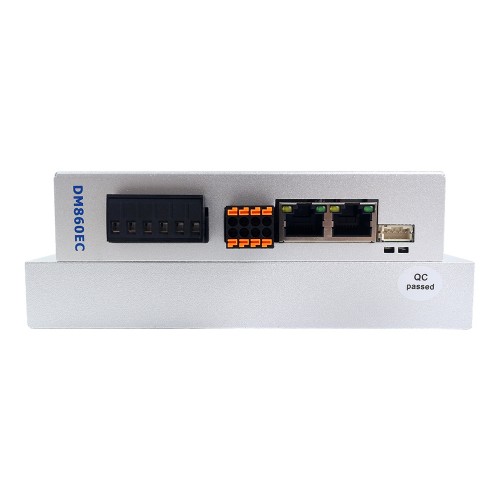

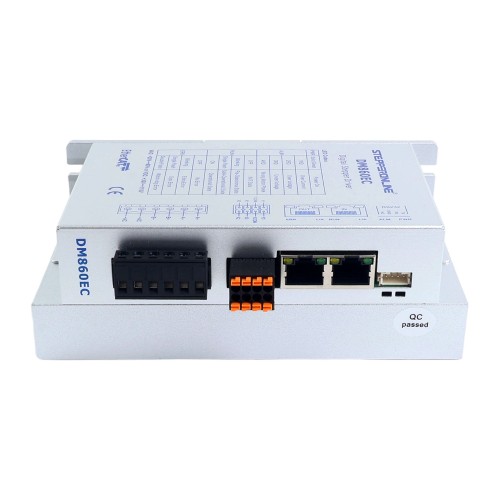

• Se utiliza un conector RJ45 de doble puerto para la comunicación EtherCAT
• Cuatro puertos de entrada con aislamiento óptico con entrada de 12V a 24V
• Dos puertos de salida con aislamiento óptico
• Subdivisión 400~51200 ajustes arbitrarios, soporta relación electrónica
• Control de corriente suave y preciso, bajo calentamiento del motor
• Tiene funciones de protección contra sobretensión, subtensión, sobrecorriente y otras

Especificaciones eléctricas

• Corriente máxima de salida: 0 - 8,5A(0 - 6,0RMS)
• Tensión de alimentación de entrada: 20 - 80VAC/30 - 110VDC
• Corriente de entrada lógica: 5 - 50mA (Típica 10mA)
• Tensión de entrada lógica: 12 - 24V (Típica 24V)
• Resistencia de aislamiento: 100MΩ

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

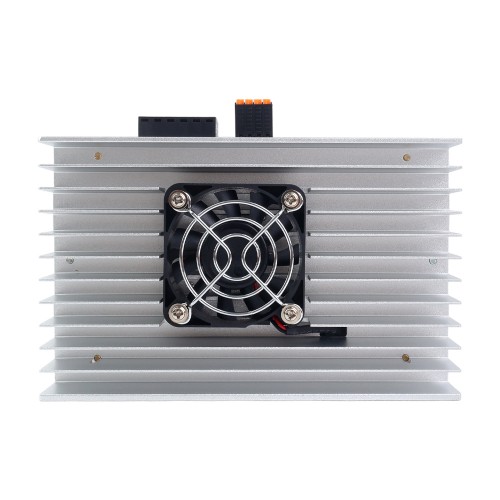

• Refrigeración: Refrigeración natural o forzada
• Ambiente: Alejado de otros equipos de calefacción, evitar lugares con polvo, neblina de aceite, gases corrosivos, fuertes vibraciones; prohibidos gases inflamables y polvo conductor
• Temperatura ambiente: 0 - 50℃
• Humedad: 40% - 90%RH
• Temperatura de funcionamiento: MÁX 50℃
• Vibración: 10-50Hz/0,15mm
• Temperatura de almacenamiento: -20 - 70℃
• Peso: Aprox. 522g (18,41oz)

Contenido del paquete

• 1 x Controlador DM860EC
• 1 x CABLE-PC-2 (Cable de depuración RS232)
