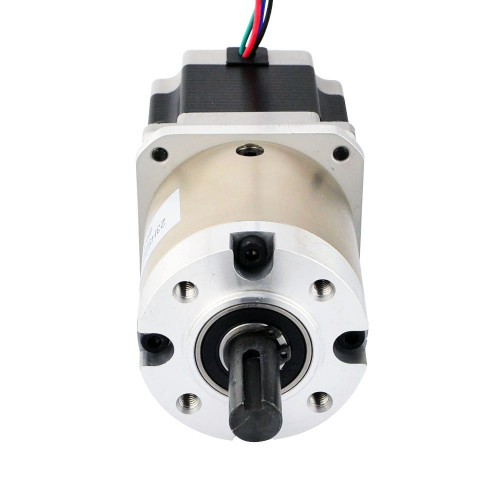

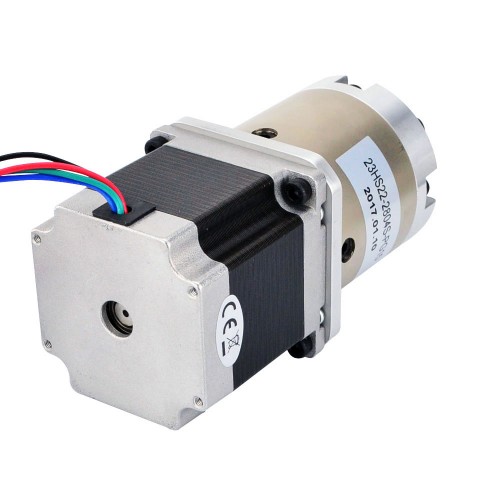

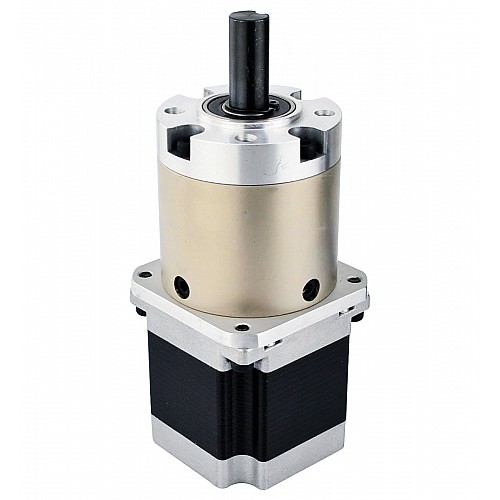

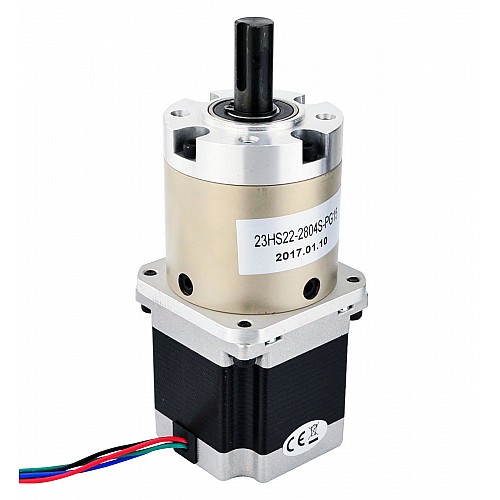

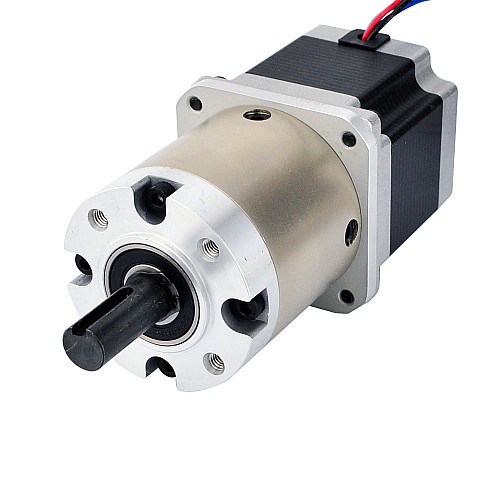

Motor paso a paso Nema 23 Bipolar L=56mm con relación de transmisión 15:1 Reductor planetario

Caliente

Motor paso a paso Nema 23 Bipolar L=56mm con relación de transmisión 15:1 Reductor planetario

6 Comentarios - Escribir Comentario

M$1,095.80

5 o más M$1,044.20

10 o más M$997.40

50 o más M$954.40

100 o más M$915.00

In Stock: 10000
Model: 23HS22-2804S-PG15
Gross Weight: 1.60kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 3342

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 23 con cuerpo de 56mm y corriente nominal de 2,8A, integró una Reductor planetario de relación de transmisión de 15,3:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 23HS22-2804S-PG15
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,12grados
Par motor sin caja de cambios: 1,25Nm(177,01oz.in)
Corriente nominal/fase: 2.8A
Resistencia de fase: 0,9ohms
Inductancia: 2,5mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 15.3:1
Eficiencia: 81%
Juego en vacío: <= 3grados
Par máximo permitido: 30Nm(4248oz.in)
Par admisible de momento: 50Nm(7080oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N

Especificaciones físicas

Tamaño del marco: 57 x 57mm
Longitud del motor: 56mm
Reductor Longitud: 60mm
Diámetro del eje: Φ12mm
Longitud del eje: 30mm
Longitud del chavetero: 20mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 1,5 kg

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Eje único
Corriente (A)	2.8
Inductancia(mH)	2.5
Resistencia de fase(ohms)	0.9
Torque de sujeción sin caja de cambios(N.m)	1.25
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	12
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	116
Longitud del eje(mm)	30
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	1500
Relación de transmisión(xx:1)	15.3
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	Chavetero

File	Size
23HS22-2804S-PG15.STEP	3.35MB	Download
23HS22-2804S-PG15_Torque_Curve.pdf	176.4KB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
23HS22-2804S-PG15_Full_Datasheet.pdf	95.7KB	Download
