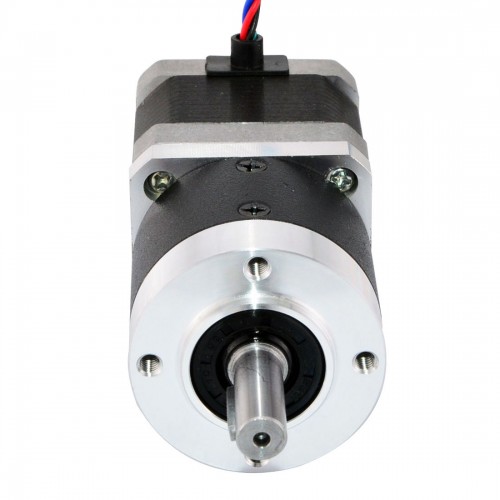

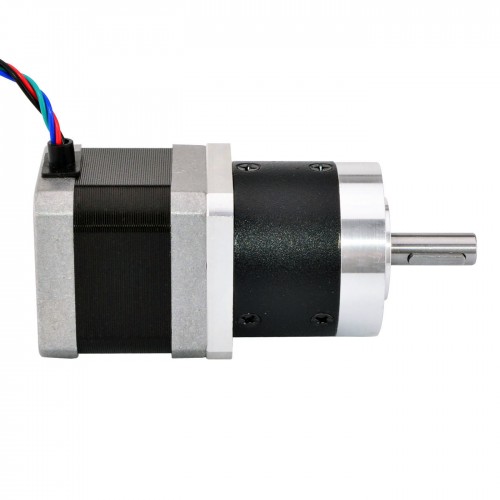

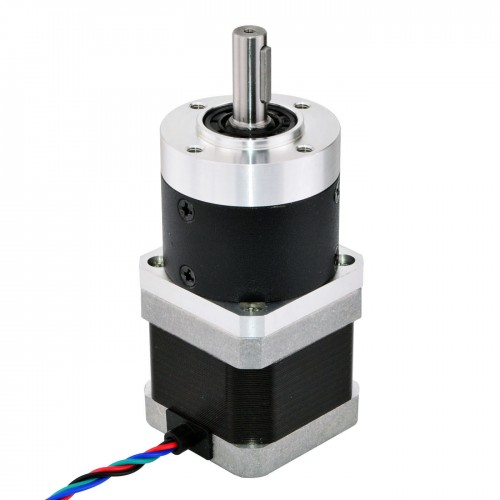

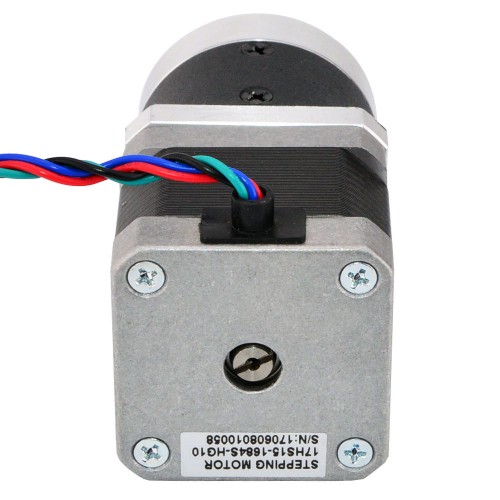

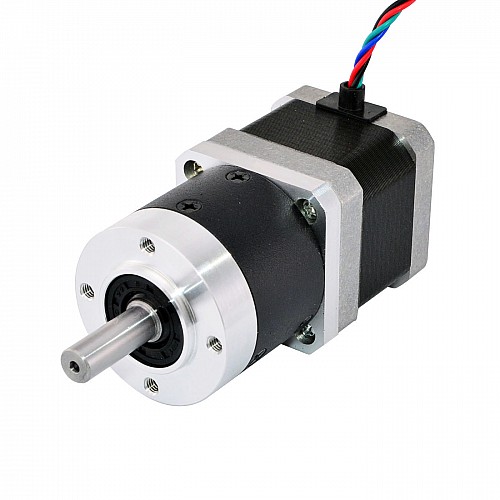

Motor Nema 17 L=39mm 1,68A relación de transmisión 10:1 Reductor planetario de alta precisión

Caliente

Motor Nema 17 L=39mm 1,68A relación de transmisión 10:1 Reductor planetario de alta precisión

1 Comentarios - Escribir Comentario

M$995.00

5 o más M$945.80

10 o más M$901.20

50 o más M$860.80

100 o más M$823.80

Stock: 10000
Model: 17HS15-1684S-HG10
Weight: 0.62kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 con cuerpo de 39mm y corriente nominal de 1,68A, integrado con una Reductor planetario de 41mm con una relación de transmisión de 10:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza: 17HS15-1684S-HG10
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,18grados
Par motor sin caja de cambios: 39Ncm(55oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,6ohms
Inductancia: 3,2mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 10:1
Eficiencia: 92%
Juego en vacío: <=30arcmin
máx. Par admisible: 3,5Nm(495,6oz.in)
Momento Par admisible: 6Nm(849,7oz.in)
máx. Carga Radial: 100N
Temperatura ambiente: -10 - 90 ℃
Ruido: <=50dB
Vida: 20000h

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 39mm
Reductor Longitud: 41mm
Diámetro del eje: Φ8mm
Longitud del eje: 23,5mm
Longitud del chavetero: 14mm
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 528g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Para el motor enviado desde China, si espera quitar la llave del eje del motor, déjenos un mensaje al realizar el pedido.

El soporte adecuado es ST-M12.

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	3.2
Resistencia de fase(ohms)	1.6
Torque de sujeción sin caja de cambios(N.m)	0.39
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=30arcmin
Longitud del cable(mm)	320
Longitud del cuerpo(mm)	80
Longitud del eje(mm)	23.5
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	528
Relación de transmisión(xx:1)	10
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero

File	Size
17HS15-1684S-HG10.STEP	2.61MB	Download
17HS15-1684S-HG10_Torque_Curve.pdf	185.67KB	Download
17HS15-1684S-HG10 Full Datasheet	173.95KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download
