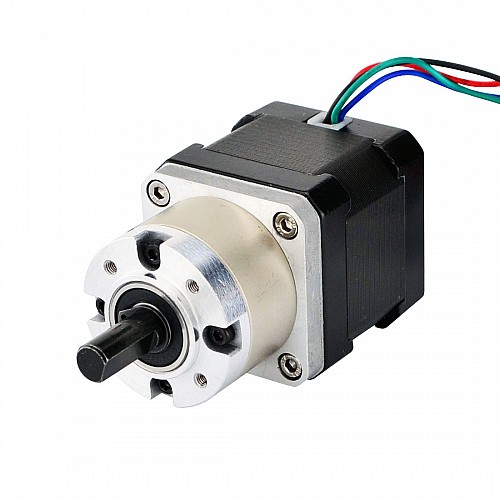

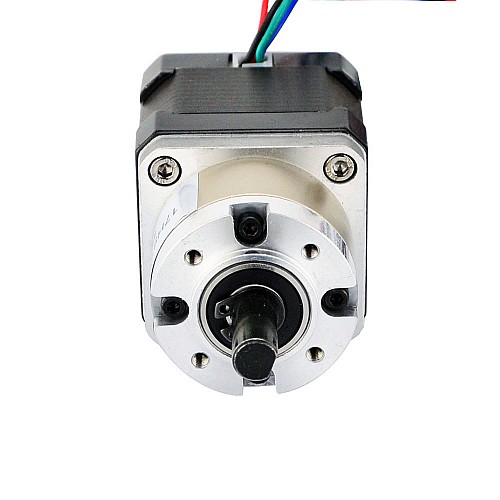

Motor paso a paso Nema 17 Bipolar L=40mm con relación de transmisión 5:1 Reductor planetario

Caliente

Motor paso a paso Nema 17 Bipolar L=40mm con relación de transmisión 5:1 Reductor planetario

8 Comentarios - Escribir Comentario

M$553.80

5 o más M$527.80

10 o más M$504.00

50 o más M$482.40

100 o más M$462.40

In Stock: 10000
Model: 17HS15-1684S-PG5
Gross Weight: 0.51kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 4421

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 con cuerpo de 40mm y corriente nominal de 1,68A, integró una Reductor planetario de relación de transmisión de 5,18: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 17HS15-1684S-PG5
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,35grados
Par motor sin caja de cambios: 36Ncm(50,98oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,60ohms
Inductancia: 3,10mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 5,18:1
Eficiencia: 90%
Juego en vacío: <= 3grado
Par máximo permitido: 3Nm(424.83oz.in)
Momento de torsión admisible: 5Nm(708.06oz.in)
Carga axial máxima del eje: 50N
Carga radial máxima del eje: 100N

Especificaciones físicas

Tamaño del marco: 42 x 42mm
Longitud del motor: 40mm
Reductor Longitud: 27,3mm
Diámetro del eje: Φ8mm
Longitud del eje: 20mm
Longitud del corte en D: 15mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 460g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.68
Inductancia(mH)	3.1
Resistencia de fase(ohms)	1.6
Torque de sujeción sin caja de cambios(N.m)	0.36
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=3deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	67.3
Longitud del eje(mm)	20
Método de inventario	Inventario dedicado
No. de cables	4
Peso(gramos)	460
Relación de transmisión(xx:1)	5.18
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D

File	Size
17HS15-1684S-PG5_Full_Datasheet.pdf	138.28KB	Download
17HS15-1684S-PG5.STEP	2.19MB	Download
17HS15-1684S-PG5_Torque_Curve.pdf	196.36KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download
