1-DM556TE-23HS45
Tipo de eje de salidaD
Diámetro del eje(mm)10
Torque de sujeción(Ncm)300
Torque de sujeción(oz.in)424.83
Consulta

Descargas

Misma serie
ModeloTipo de eje de salidaDiámetro del eje(mm)Torque de sujeción(Ncm)Torque de sujeción(oz.in)PrecioStock
1-DM556T-23HS45D10300425M$690.79En stock
1-DM556TE-23HS45D10300424.83M$594.78En stock
1-DM860I-34HS31Chavetero14480679.74M$929.63En stock
1-DM860I-34HS31-SALEChavetero14480679.74M$908.17En stock
1-DM860I-34HS39Chavetero148001132.89M$1,003.07En stock
1-DM860I-34HS39-SALEChavetero148001132.89M$1,062.09En stock
1-DM860I-34HS45Chavetero148201161.45M$1,045.81En stock
1-DM860I-34HS45-SALEChavetero148201161.45M$1,021.57En stock
1-DM860I-S80Chavetero148001132.89M$1,388.98En stock
TES Series 1 eje 3,0Nm(424,83oz.in) Kit CNC con motor paso a paso 4,2A Motor paso a paso Nema 23 & Controlador DM556TE
Este kit CNC incluye:1 x DM556TE: Controlador paso a paso digital serie TE 1,8-5,6A 24-50VDC para mo... Leer más
desde
M$594.78
5 + M$576.83
10 + M$560.00
50 + M$544.09
100 + M$529.10

Haga clic en el país para consultar las existencias en tiempo real.

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

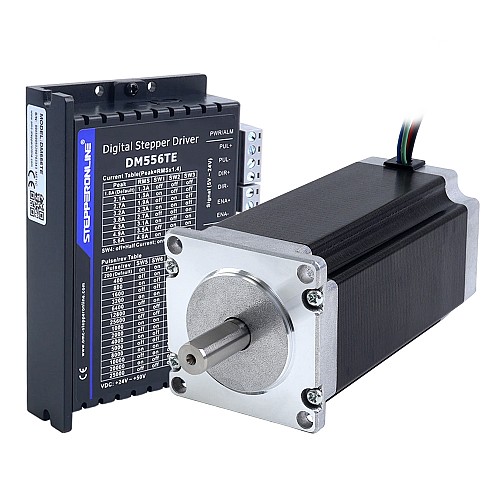

Este kit CNC incluye:
  • 1 x DM556TE: Controlador paso a paso digital serie TE 1,8-5,6A 24-50VDC para motor Nema 23, 24, 34
  • 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(424,83oz.in) 4.2A 57x57x113mm 4 Cables Motor paso a paso CNC

Especificación del motor

  • Número de pieza del fabricante: 23HS45-4204S
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de retención: 3,0Nm(424,83oz.in)
  • Corriente nominal/fase: 4.2A
  • Resistencia de fase: 0,9ohms
  • Inductancia: 3,8mH±20 %(1KHz)
  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 113mm
  • Diámetro del eje: Φ10mm
  • Longitud del eje: 24mm
  • Longitud del corte en D: 20mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 400mm
  • Clase de aislamiento: B 130°C[266°F]

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul

Especificación del Driver

  • Corriente pico de salida: 1,8~5,6A(1,3~4,0 RMS)
  • Voltaje de entrada: +24~50V CC
  • Voltaje de entrada lógica: 5~24VCC
  • Corriente de entrada lógica: 7~20mA
  • Frecuencia de entrada de pulsos: 0~200kHz
  • Ancho de pulso: 2,5µs
  • Resistencia de aislamiento: 500MΩ
  • Detección de circuito abierto en el devanado del motor
  • Entradas ópticamente aisladas de 5V a 24V
  • Solo admite pulso único
  • Reducción automática de corriente en reposo
  • Frecuencia de entrada de pulsos de hasta 200kHz
  • Control de paso y dirección(PUL/DIR)
  • Micropasos para un movimiento suave del motor
  • Arranque suave sin "saltos" al encender
  • Protecciones contra sobretensión y sobrecorriente
  • Entradas compatibles con TTL y ópticamente aisladas hasta 5,6A
  • 16 resoluciones de micropaso seleccionables de 200 A 25,600 mediante interruptores DIP
  • 8 configuraciones de corriente de salida seleccionables de 1,8A a 5,6A mediante interruptores DIP
  • Anti-resonancia para par óptimo, movimiento extra suave, bajo calentamiento y ruido del motor
  • Autoidentificación del motor y autoconfiguración de parámetros para un par óptimo a partir de una amplia gama de motores
Tipo de producto
Tipo de producto Equipo de Circuito Abierto
Especificación Eléctrica
¿Tiene curva de par/empuje? Sí
Nº de fase 2
Número de ejes 1
Referencia de voltaje de entrada(V) 24 - 50DC
Torque de sujeción(Ncm) 300
Torque de sujeción(oz.in) 424.83
Especificación Física
Diámetro del eje(mm) 10
Fuente de alimentación No
Producción en serie Serie TES
Tamaño(mm) Nema 23 (57 x 57)
Tipo de eje de salida D
