DM556TE
Nº de fase2
Tipo de productoAccionamiento
Modos de controlModo de pulso
Comentarios del codificadorNo (Bucle abierto)
Consulta

Descargas

Misma serie
ModeloNº de faseTipo de productoModos de controlComentarios del codificadorPrecioStock
3DM8833AccionamientoModo de pulsoNo (Bucle abierto)M$1,522.92En stock
DM11822AccionamientoModo de pulsoNo (Bucle abierto)M$2,574.83En stock
DM2282T2AccionamientoModo de pulsoNo (Bucle abierto)M$2,703.59En stock
DM320T2AccionamientoModo de pulsoNo (Bucle abierto)M$254.38En stock
DM332T2AccionamientoModo de pulsoNo (Bucle abierto)M$296.93En stock
DM420PR2AccionamientoModbus RS485No (Bucle abierto)M$865.06En stock
DM420Y2AccionamientoModo de pulsoNo (Bucle abierto)M$246.61En stock
DM422IO2AccionamientoPuerto E/SNo (Bucle abierto)M$410.89En stock
DM422T2AccionamientoModo de pulsoNo (Bucle abierto)M$536.87En stock
DM5422AccionamientoModo de pulsoNo (Bucle abierto)M$855.26En stock
DM542T2AccionamientoModo de pulsoNo (Bucle abierto)M$363.53En stock
DM542TE2AccionamientoModo de pulsoNo (Bucle abierto)M$302.66En stock
DM542Y2AccionamientoModo de pulsoNo (Bucle abierto)M$311.36En stock
DM5562AccionamientoModo de pulsoNo (Bucle abierto)M$993.27Bajo pedido
DM556EC2AccionamientoEtherCATNo (Bucle abierto)M$973.10En stock
DM556IO2AccionamientoPuerto E/SNo (Bucle abierto)M$627.15En stock
DM556PR2AccionamientoModbus RS485No (Bucle abierto)M$865.06En stock
DM556RS2AccionamientoModbus RS485No (Bucle abierto)M$1,324.23En stock
DM556T2AccionamientoModo de pulsoNo (Bucle abierto)M$424.02En stock
DM556T-USED2AccionamientoModo de pulsoNo (Bucle abierto)M$254.38En stock
DM556TE2AccionamientoModo de pulsoNo (Bucle abierto)M$333.00En stock
DM556Y2AccionamientoModo de pulsoNo (Bucle abierto)M$345.95En stock
DM860EC2AccionamientoEtherCATNo (Bucle abierto)M$1,232.66En stock
DM860I2AccionamientoModo de pulsoNo (Bucle abierto)M$619.20En stock
DM860IO2AccionamientoPuerto E/SNo (Bucle abierto)M$865.06En stock
DM860PR2AccionamientoModbus RS485No (Bucle abierto)M$1,059.50En stock
DM860T2AccionamientoModo de pulsoNo (Bucle abierto)M$716.69En stock
DM860TE2AccionamientoModo de pulsoNo (Bucle abierto)M$553.15En stock
DM860Y2AccionamientoModo de pulsoNo (Bucle abierto)M$583.86En stock
DM860Y-SALE2AccionamientoModo de pulsoNo (Bucle abierto)M$521.89En stock
Ver todo en la categoría
Controlador paso a paso digital serie TE 1,8-5,6A 24-50VDC para motor Nema 23, 24, 34
Los drivers de pasos de la serie TE son versiones actualizadas basadas en la serie T, que ofrecen un... Leer más
desde
M$333.00
5 + M$321.72
10 + M$310.99
50 + M$301.00
100 + M$291.75

Haga clic en el país para consultar las existencias en tiempo real.

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Los drivers de pasos de la serie TE son versiones actualizadas basadas en la serie T, que ofrecen una excepcional relación costo-eficacia. Si bien conservan una funcionalidad y un rendimiento casi idénticos a la serie T, hemos reducido significativamente el umbral de entrada del producto mediante la optimización de costos, haciendo que los drivers de pasos de alta calidad sean más accesibles.

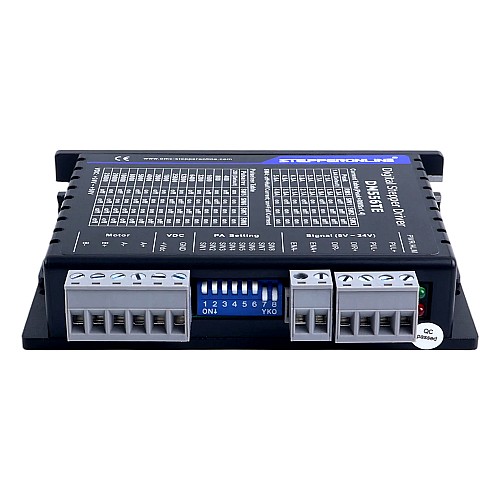

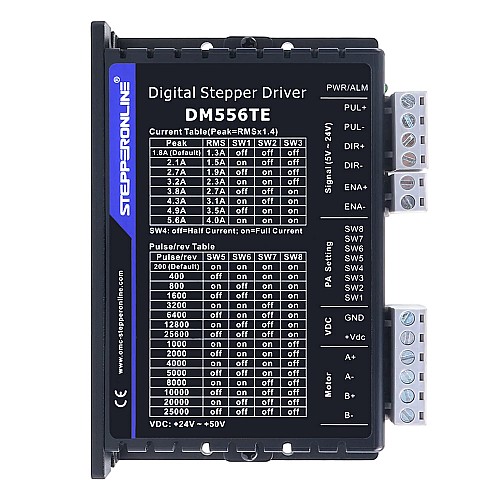

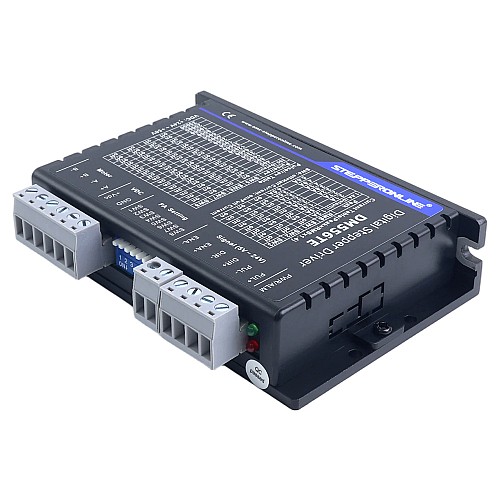

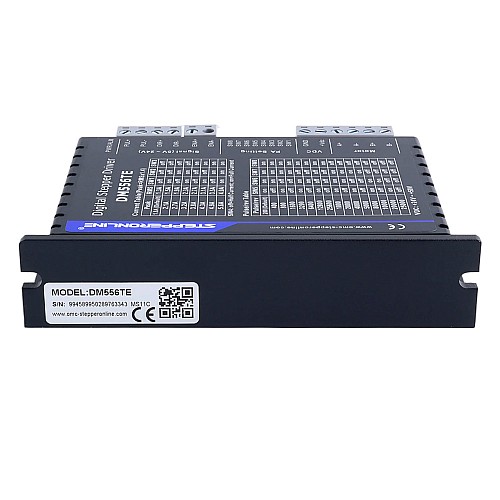

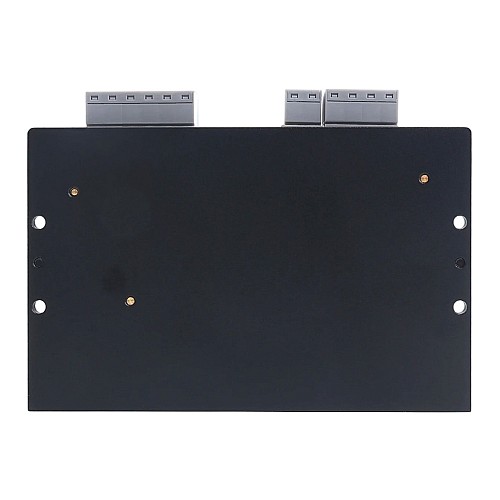

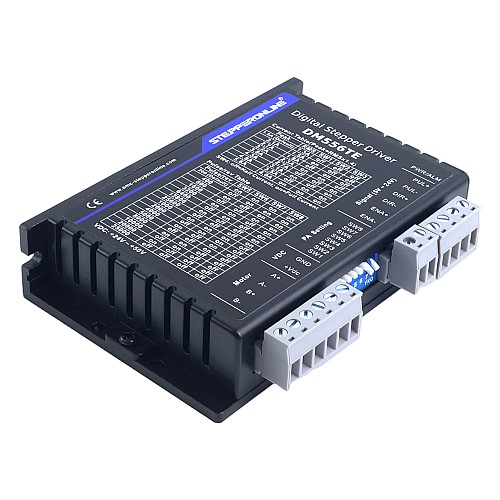

Este es un driver de pasos digital de la serie TE con una corriente pico de salida de 1,8 a 5,6A y un voltaje de entrada de 24 a 50V CC. Está diseñado para motores de pasos Nema 23, 24, 34 con un precio más competitivo que el DM556T.
Funcionalmente, el TE tiene una exclusiva "Detección de circuito abierto en el devanado del motor". Este monitoreo en tiempo real advierte sobre riesgos de circuito abierto, reduciendo daños al equipo y tiempo de inactividad, y aumentando la confiabilidad. Las entradas ópticamente aisladas con 5V a 24V permiten una fácil integración con más sistemas de control y simplifican la configuración. Tenga en cuenta que los drivers de la serie TE solo admiten entrada de pulso único.

Características principales

  • Detección de circuito abierto en el devanado del motor
  • Entradas ópticamente aisladas de 5V a 24V
  • Solo admite pulso único
  • Reducción automática de corriente en reposo
  • Frecuencia de entrada de pulsos de hasta 200kHz
  • Control de paso y dirección(PUL/DIR)
  • Micropasos para un movimiento suave del motor
  • Arranque suave sin "saltos" al encender
  • Protecciones contra sobretensión y sobrecorriente
  • Entradas compatibles con TTL y ópticamente aisladas hasta 5,6A
  • 16 resoluciones de micropaso seleccionables de 200 A 25,600 mediante interruptores DIP
  • 8 configuraciones de corriente de salida seleccionables de 1,8A a 5,6A mediante interruptores DIP
  • Anti-resonancia para par óptimo, movimiento extra suave, bajo calentamiento y ruido del motor
  • Autoidentificación del motor y autoconfiguración de parámetros para un par óptimo a partir de una amplia gama de motores

Especificaciones eléctricas

  • Corriente pico de salida: 1,8~5,6A(1,3~4,0 RMS)
  • Voltaje de entrada: +24~50V CC
  • Voltaje de entrada lógica: 5~24VCC
  • Corriente de entrada lógica: 7~20mA
  • Frecuencia de entrada de pulsos: 0~200kHz
  • Ancho de pulso: 2,5µs
  • Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77℉)

  • Enfriamiento: Enfriamiento natural o forzado
  • Ambiente: Evitar polvo, niebla de aceite y gases corrosivos
  • Humedad: 40% HR – 90% HR
  • Temperatura de funcionamiento: 0℃ – 40℃
  • Vibración: 10-55Hz / 0,15mm
  • Temperatura de almacenamiento: -20℃ – 65℃

Voltajes de conducción recomendados para motores paso a paso

tamaño del motor
voltaje de conducción
Nema 23, Nema 24
24 - 48VDC
Nema 34
36 - 60VDC/30 - 70VAC
Tipo de producto
Tipo de producto Accionamiento
Especificación Eléctrica
Ancho de pulso(μs) 2.5
Comentarios del codificador No (Bucle abierto)
Corriente de salida(A) 1.8 - 5.6
Entrada analógica No
Máx. Corriente de salida RMS(A) 4
Máx. Entrada de pulso(kHZ) 200
Micropaso(Pasos/rev.) 200 - 25000
Modos de control Modo de pulso
Nº de fase 2
Referencia de voltaje de entrada(V) 24 - 50DC
Salida de alarma No
Salida de freno No
Voltaje de entrada(V) 24 - 50DC
Especificación Física
Tipo de instalación Dividido
