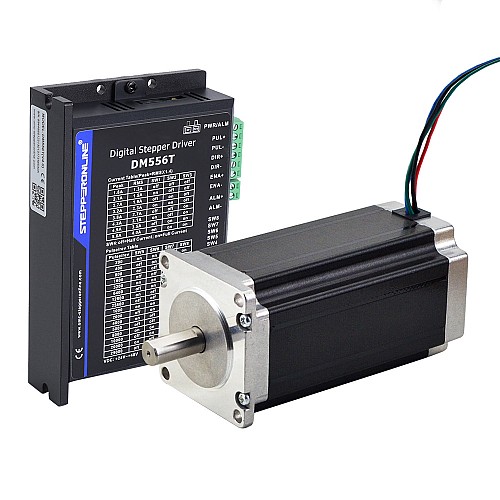

TS Series 1 Axis 3.0Nm(425oz.in) Stepper CNC Kit 4.2A Nema 23 Stepper Motor & Driver DM556T

• 1 x DM556T:  Drivers para motores digital 1.8~5.6A 20-50VDC
• 1 x 23HS45-4204S: Nema 23 Bipolar 3Nm(425oz.in) 4.2A 57x57x113mm 4 Cables Motor paso a paso CNC

Especificación del motor

• Número de pieza del fabricante: 23HS45-4204S
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par de retención: 3,0Nm(425oz.in)
• Corriente nominal/fase: 4.2A
• Resistencia de fase: 0,9ohms
• Inductancia: 3,8mH±20 %(1KHz)
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 113mm
• Diámetro del eje: Φ10mm
• Longitud del eje: 24mm
• Longitud del corte en D: 20mm
• Número de clientes potenciales: 4
• Longitud del cable: 400mm
• Clase de aislamiento: B 130°C[266°F]

Conexión

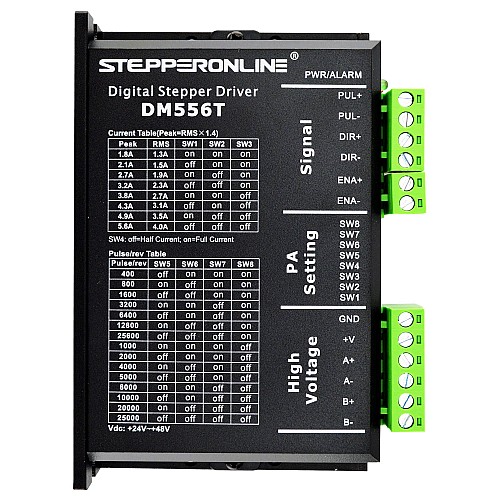

Especificación del Driver

• Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
• IdentificaciónAutomática del motor y configuraciónAutomática de parámetros para un par óptimo de motores deAmplio rango
• Control de paso y dirección(PUL/DIR)
• Pasos múltiples para un movimiento suave del motor
• Entradas compatibles con TTL y ópticamenteAisladas
• Voltaje de entrada 20-50VCC
• 16 resoluciones de micropasos seleccionables de 400-25,600A través de interruptores DIP
• 8 configuraciones de corriente de salida seleccionables de 1.8 - 5.6A través de interruptores DIP
• Arranque suave sin "salto" cuando se enciende
• Frecuencia de entrada de pulsos hasta 200KHz
• ReducciónAutomática de corriente inactiva
• Protecciones por sobretensión y sobrecorriente
